Bildinspektionsmodul

Auf Basis strukturierter CNFX-Herstellerprofile wird Bildinspektionsmodul im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Auflösung bis Bildrate eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Bildinspektionsmodul wird durch die Baugruppe aus Industriekamera und Beleuchtungssystem beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein modulares Bauteil, das Bildgebungstechnologie nutzt, um Produkte in einem industriellen System automatisch auf Defekte, Maße und Qualitätskonformität zu prüfen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

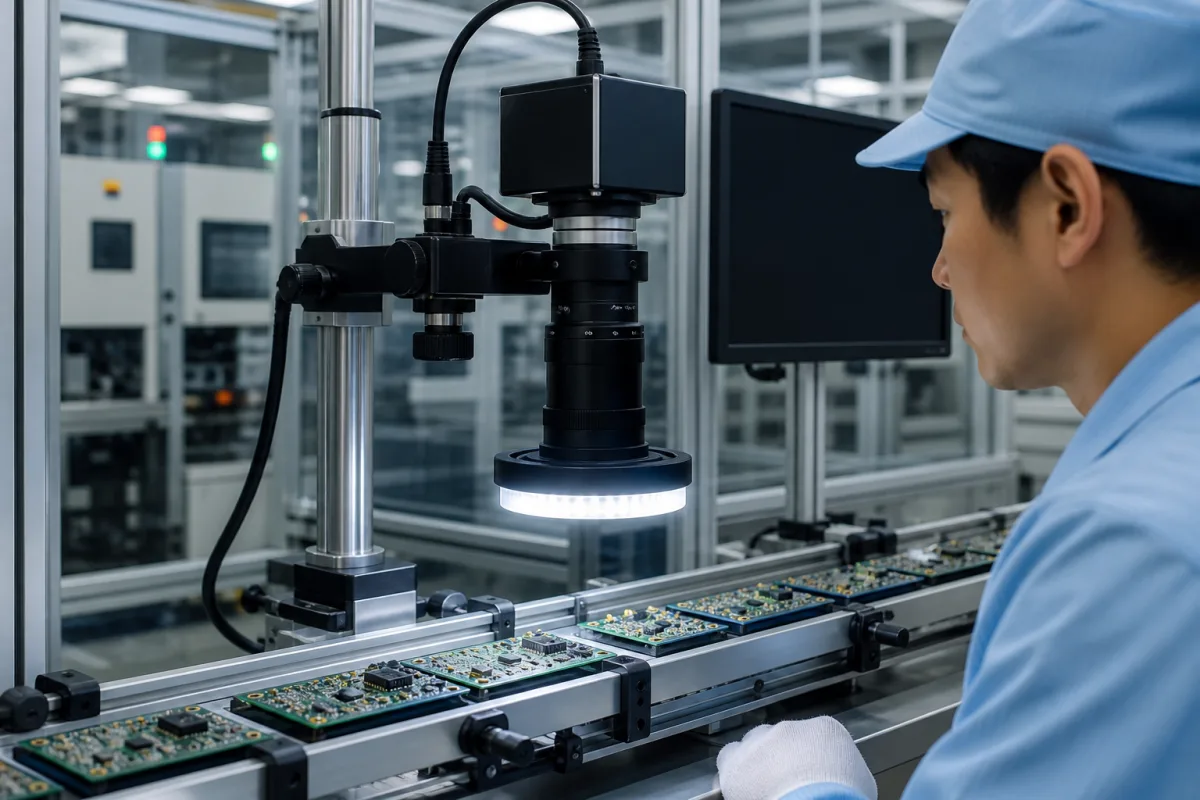

Bildinspektionsmodul in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Bildinspektionsmodul

Technische Definition

Das Bildinspektionsmodul ist eine kritische Qualitätskontrollkomponente im industriellen System, die Kameras, Beleuchtung und Bildverarbeitungsalgorithmen einsetzt, um automatisierte visuelle Inspektionen durchzuführen. Es erfasst hochauflösende Bilder von Produkten, die sich durch die Produktionslinie bewegen, analysiert diese Bilder in Echtzeit, um Oberflächendefekte zu erkennen, Maßgenauigkeit zu verifizieren, die korrekte Montage zu prüfen und die Richtigkeit von Etiketten/Codes sicherzustellen. Dieses Modul integriert sich in die Steuerungsarchitektur des Systems, um bei Nichtkonformität Rückweisungsmechanismen auszulösen oder Feedback für Prozessanpassungen zu geben. Das Modul ist für die Integration in bestehende Produktionslinien ausgelegt, mit einem Gehäuse aus Aluminiumlegierung und Montagehardware aus Edelstahl. Es verwendet optische Glaselemente und unterstützt einen Auflösungsbereich von 5–12 MP, Bildraten von 30–60 fps und eine Inspektionsgenauigkeit von ±0,05 mm. Das Sichtfeld ist über die Objektivauswahl von 10–50 mm einstellbar, und die Beleuchtung arbeitet im sichtbaren Spektrum (450–650 nm) mit optionalem IR/UV. Die Stromversorgung beträgt 24 V DC ±10 %, mit einer Leistungsaufnahme zwischen 15–30 W. Es arbeitet bei Temperaturen von -40 bis 85 °C und Luftfeuchtigkeit von 10–90 % RH (nicht kondensierend). Das Modul bietet Schutzarten von IP54 bis IP65 gemäß IEC 60529 und Kommunikationsschnittstellen umfassen GigE und USB3.0. Das Gewicht liegt je nach Gehäuse und Objektiv zwischen 0,5 und 2,0 kg. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden.

Funktionsprinzip

Das Bildinspektionsmodul wird an einem strategischen Inspektionspunkt entlang der Produktionslinie montiert. Wenn Produkte durch sein Sichtfeld laufen, sorgen integrierte Beleuchtungssysteme (LED-Arrays, Stroboskope oder strukturiertes Licht) für konsistente Lichtbedingungen. Hochgeschwindigkeits-Industriekameras erfassen synchronisierte Bilder, die an eine eingebettete oder verbundene Verarbeitungseinheit übertragen werden. Dieser Prozessor führt Bildverarbeitungsalgorithmen aus, um Merkmale gegen vordefinierte Akzeptanzkriterien zu analysieren. Basierend auf den Analyseergebnissen kommuniziert das Modul Pass/Fail-Entscheidungen an die SPS oder Hauptsteuerung des Systems, die dann mechanische Aktuatoren (wie Schieber oder Tore) aktivieren kann, um fehlerhafte Teile auszuschleusen.

Hauptmaterialien

Aluminiumlegierung (Gehäuse/Rahmen), Optisches Glas (Linsenelemente), Edelstahl (Befestigungshardware)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Auflösung	5–12 MP	Higher resolution for finer defect detection
Bildrate	30–60 fps	Higher for high-speed production lines
Prüfgenauigkeit	±0.05 mm	Tolerance for dimensional measurements
Sichtfeld	10–50 mm	Adjustable via lens selection
Beleuchtungswellenlänge	450–650 nm	Visible light; IR/UV optional
Stromversorgung	24 ±10% V DC	Stable voltage required for consistent imaging
Leistungsaufnahme	15–30 W	Depends on lighting and processing
Betriebstemperatur	-40–85 °C	Industrial grade; avoid condensation
Luftfeuchtigkeitsbereich	10–90 % RH	Non-condensing
Schutzart	IP54–IP65	IP65 for dusty/wet environmentsIEC 60529
Kommunikationsschnittstelle	GigE, USB3.0	GigE for long distance; USB3.0 for speed
Gewicht	0.5–2.0 kg	Depends on housing and lens

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Industriekamera
Erfasst hochauflösende digitale Bilder von Produkten unter Inspektion
Material: Metallgehäuse mit CMOS/CCD-Sensor und Glaslinse
Beleuchtungssystem
Bietet kontrollierte, gleichmäßige Beleuchtung zur Hervorhebung von Produktmerkmalen und Minimierung von Schatten/Blendung
Material: LED-Arrays mit Diffusoren in Aluminiumgehäusen
Bildverarbeitungseinheit
Führt Bildverarbeitungsalgorithmen aus, um aufgenommene Bilder zu analysieren und Gut/Schlecht-Entscheidungen zu treffen
Material: Elektronische Leiterplatten mit Prozessorchips
Kommunikationsschnittstelle
Ermöglicht Datenaustausch (Prüfergebnisse, Befehle) mit der Hauptsteuerung des industriellen Systems
Material: Ethernet-Anschlüsse, serielle Steckverbinder oder Feldbusmodule

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (nicht unter Druck stehende Umgebung)
Durchflussrate:	Nicht zutreffend für dieses Modul
Betriebstemperatur:	0°C bis 50°C (Betrieb), -10°C bis 60°C (Lagerung)

Montage- und Anwendungskompatibilität

KunststoffbauteileMetallteileVerpackte Lebensmittel

Nicht geeignet: Hochvibrationsumgebungen mit kontinuierlicher Bewegung > 5G

Auslegungsdaten

Maximale Inspektionsgeschwindigkeit (Teile/Minute)
Minimale erkennbare Defektgröße (mm)
Anforderungen an das Sichtfeld (mm x mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-3,0 m Brennweite, 400-700 nm Wellenlänge, 0,1-100 lux Beleuchtungsstärke

Belastungs- und Ausfallgrenzen

Bildsensortemperatur über 85°C, Linsenkontamination >5% Oberfläche, Schwingungsamplitude >0,5 mm bei 10-200 Hz

Thermisches Rauschen verdoppelt sich alle 7°C über 60°C (Johnson-Nyquist-Rauschen), Beugungsgrenzverletzung bei λ/2NA, piezoelektrische Sensorsättigung bei 1500 Mikrodehnung

Fertigungskontext

Bildinspektionsmodul wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Optische Degradation

Ursache: Akkumulation von Staub, Ölnebel oder Partikeln auf Linsen und Sensoren, die zu Bildunschärfe, reduziertem Kontrast und Kalibrierungsdrift führt. Oft verschärft durch unzureichende Umgebungsabdichtung oder unsachgemäße Reinigungsverfahren.

Elektronischer/Kommunikationsausfall

Ursache: Thermische Belastung von Komponenten (z.B. Prozessoren, Bildsensoren) aufgrund unzureichender Belüftung oder Umgebungstemperaturschwankungen, gekoppelt mit Vibrationen benachbarter Maschinen, die zu Lötstellenermüdung, Kontaktlockerung oder Datenübertragungsfehlern führen.

Wartungsindikatoren

Inkonsistente oder driftende Messergebnisse während routinemäßiger Kalibrierungsprüfungen, die auf optische oder Sensorprobleme hinweisen.
Häufige Kommunikations-Timeouts oder Fehlerprotokolle im Steuerungssystem in Bezug auf das Bildverarbeitungsmodul, die auf elektronische oder Verbindungsprobleme hindeuten.

Technische Hinweise

Implementieren Sie einen geplanten Reinigungs- und Inspektionsplan unter Verwendung zugelassener, fusselfreier Materialien und Lösungsmittel für Optiken, und stellen Sie die Gehäuseintegrität und Umgebungsdichtungen des Moduls sicher, um das Eindringen von Verunreinigungen zu verhindern.
Optimieren Sie die Installation mit vibrationsdämpfenden Halterungen, gewährleisten Sie ausreichende Luftzirkulation zur Kühlung und verwenden Sie abgeschirmte, hochwertige Kabel mit sicheren Verbindungen, um vor thermischen und elektrischen Störungen zu schützen.

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung (EU-Maschinenrichtlinie 2006/42/EG)

Fertigungsgenauigkeit

Optische Auflösung: +/- 0,01 mm
Wiederholgenauigkeit: +/- 0,005 mm

Qualitätsprüfung

MTF-Test (Modulationsübertragungsfunktion)
Umgebungsbeständigkeitsprüfung (IP-Schutzart-Verifizierung)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

LED-Array-Stromdichte über 35 A/cm² → Photonenflussabfall auf <70% Nennleistung innerhalb von 1000 Stunden → Konstantstromtreiber mit 5% Toleranz und thermischer Derating über 40°C Umgebungstemperatur

CMOS-Sensor Belichtung mit >1000 lux direkter Beleuchtung → Blooming-Artefakte, die sich >5 Pixel vom Sättigungspunkt ausbreiten → Neutraldichtefilter mit OD 1,0-3,0 und automatische Belichtungssteuerung mit Begrenzung auf maximal 10 ms

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Bildinspektionsmodul

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Bildinspektionsmodul

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Auflösungsbereich des Bildinspektionsmoduls?

Das Modul unterstützt einen Auflösungsbereich von 5–12 Megapixeln, wobei höhere Auflösungen eine feinere Defekterkennung ermöglichen. Die genaue Auflösung sollte basierend auf den Inspektionsanforderungen ausgewählt und mit dem Hersteller für das spezifische Modell bestätigt werden.

Wie kommuniziert das Modul mit der Steuerung der Produktionslinie?

Das Modul bietet Kommunikationsschnittstellen wie GigE und USB3.0. Es sendet Pass/Fail-Entscheidungen an die SPS oder Hauptsteuerung, die dann Rückweisungsmechanismen oder Prozessanpassungen auslösen kann. Die Wahl der Schnittstelle hängt von Entfernung und Geschwindigkeitsanforderungen ab.

Unter welchen Umgebungsbedingungen kann das Modul betrieben werden?

Das Modul ist für industrielle Umgebungen ausgelegt und arbeitet bei Temperaturen von -40 bis 85 °C und Luftfeuchtigkeit von 10–90 % RH (nicht kondensierend). Es bietet Schutzarten von IP54 bis IP65 gemäß IEC 60529, geeignet für staubige oder feuchte Umgebungen. Überprüfen Sie immer die spezifischen Modelldaten.

Ist das Modul nach bestimmten Standards zertifiziert?

Das Modul listet Schutzarten gemäß IEC 60529 auf, aber dies ist eine Referenz zur Verifizierung. Das Modul selbst ist nicht nach einem bestimmten Standard zertifiziert, es sei denn, der Hersteller gibt dies an. Bestätigen Sie immer die Konformität mit anwendbaren Standards für Ihre Anwendung.
