Technische Definition

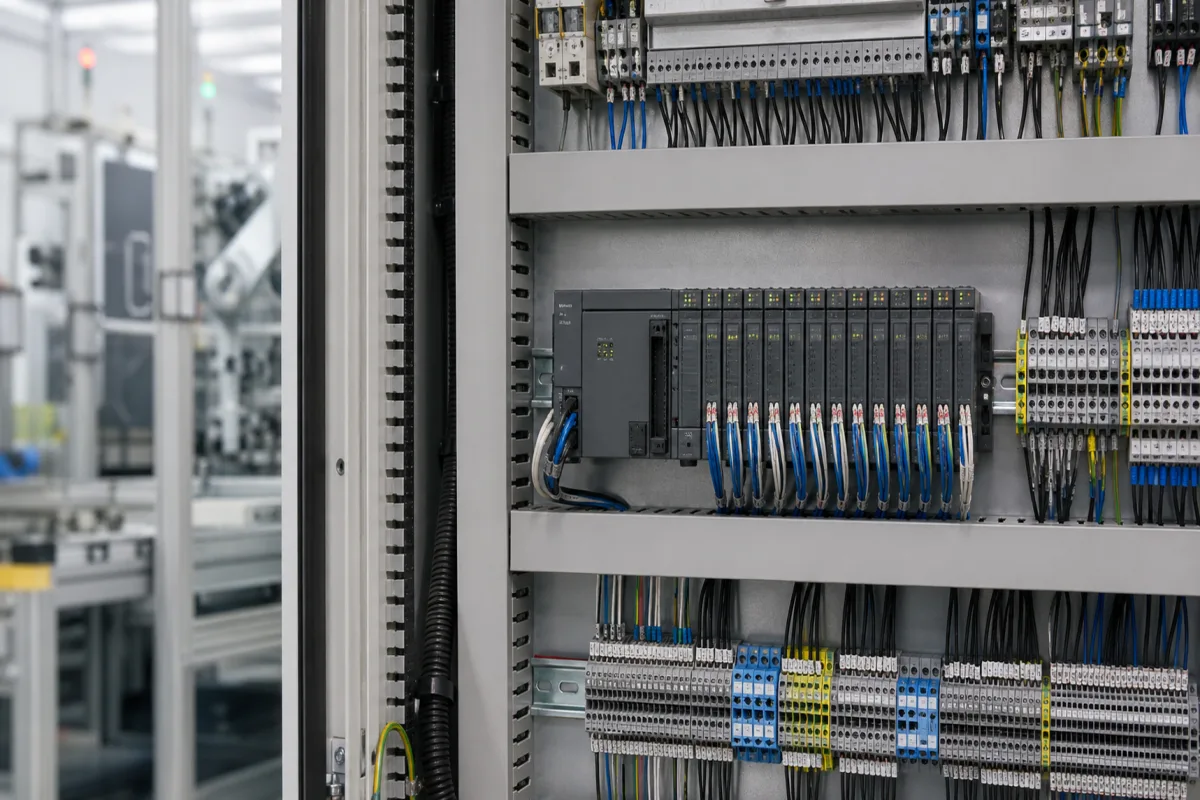

Ein I/O-Erweiterungsmodul ist eine modulare Komponente, die dazu dient, die Eingangs-/Ausgangskapazität eines industriellen Steuerungssystems wie einer SPS (speicherprogrammierbare Steuerung) oder eines Industrie-PCs zu erweitern. Es dient als Schnittstelle zwischen der zentralen Steuerung und einer breiteren Palette von Feldgeräten, einschließlich Sensoren, Aktoren, Schaltern und Anzeigen. Durch das Hinzufügen dieser Module kann das System mehr Prozessvariablen überwachen und mehr Geräte steuern, ohne dass eine vollständige Systemüberholung erforderlich ist, was skalierbare und flexible industrielle Automatisierungslösungen ermöglicht. Das Modul wird typischerweise auf einer Hutschiene montiert und über einen Backplane, Feldbus (z. B. PROFIBUS, EtherCAT) oder industrielles Ethernet mit der Steuerung verbunden. Es bietet eine definierte Anzahl von I/O-Kanälen (16–32), die je nach Modulvariante für digitale oder analoge Signale konfiguriert werden können. Das Modul arbeitet mit einer Standard-Stromversorgung von 24 V DC (±10%) und verbraucht zwischen 5 und 15 W. Jeder Ausgangskanal kann 0,5–2 A liefern, und die Signalverzögerung beträgt ≤1 ms, was es für Echtzeitsteuerung geeignet macht. Eine galvanische Trennung von 1500 V AC (gemäß IEC 61131-2) schützt die Steuerung und Feldkreise. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, und die Schutzart reicht von IP20 (Schaltschrank) bis IP65 (Feld). Die Abmessungen betragen 120 x 100 x 60 mm, und das Gewicht variiert zwischen 0,5 und 1,5 kg. Kommunikationsprotokolle umfassen Modbus RTU, Profibus DP und EtherCAT (gemäß IEC 61158). Das Modul besteht aus FR-4-Leiterplatte, Kupferlegierungssteckverbindern und Siliziumhalbleitern. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) beträgt ≥100.000 Stunden gemäß IEC 61709. Bei der Auswahl eines I/O-Erweiterungsmoduls müssen Sie die Anzahl der Kanäle, Signaltypen, Isolationsanforderungen und Protokollkompatibilität mit dem vorhandenen Steuerungssystem überprüfen. Bestätigen Sie, dass die elektrischen Nennwerte und Umgebungsbedingungen des Moduls zur Anwendung passen. Überprüfen Sie immer die Herstellerdokumentation für genaue modellspezifische Werte und Normenkonformität.
Funktionsprinzip
Das I/O-Erweiterungsmodul verbindet sich physisch mit der Hauptsteuerung über einen dedizierten Backplane, ein Bussystem (z. B. PROFIBUS, EtherCAT) oder eine Netzwerkverbindung. Es enthält elektronische Schaltungen, die eingehende elektrische Signale von Sensoren aufbereiten (Umwandlung in digitale Daten, die von der Steuerung gelesen werden können) und ausgehende Steuersignale von der Steuerung verstärken, um Aktoren anzusteuern. Das Modul arbeitet, indem es Konfigurations- und Datenpakete von der zentralen Steuerung empfängt, bei Bedarf lokale Signalverarbeitung oder -umwandlung durchführt und die physischen elektrischen Schnittstellen zu den angeschlossenen Feldgeräten verwaltet. Es bietet auch galvanische Trennung und Schutz gegen elektrisches Rauschen, um eine zuverlässige Signalübertragung in industriellen Umgebungen zu gewährleisten.
