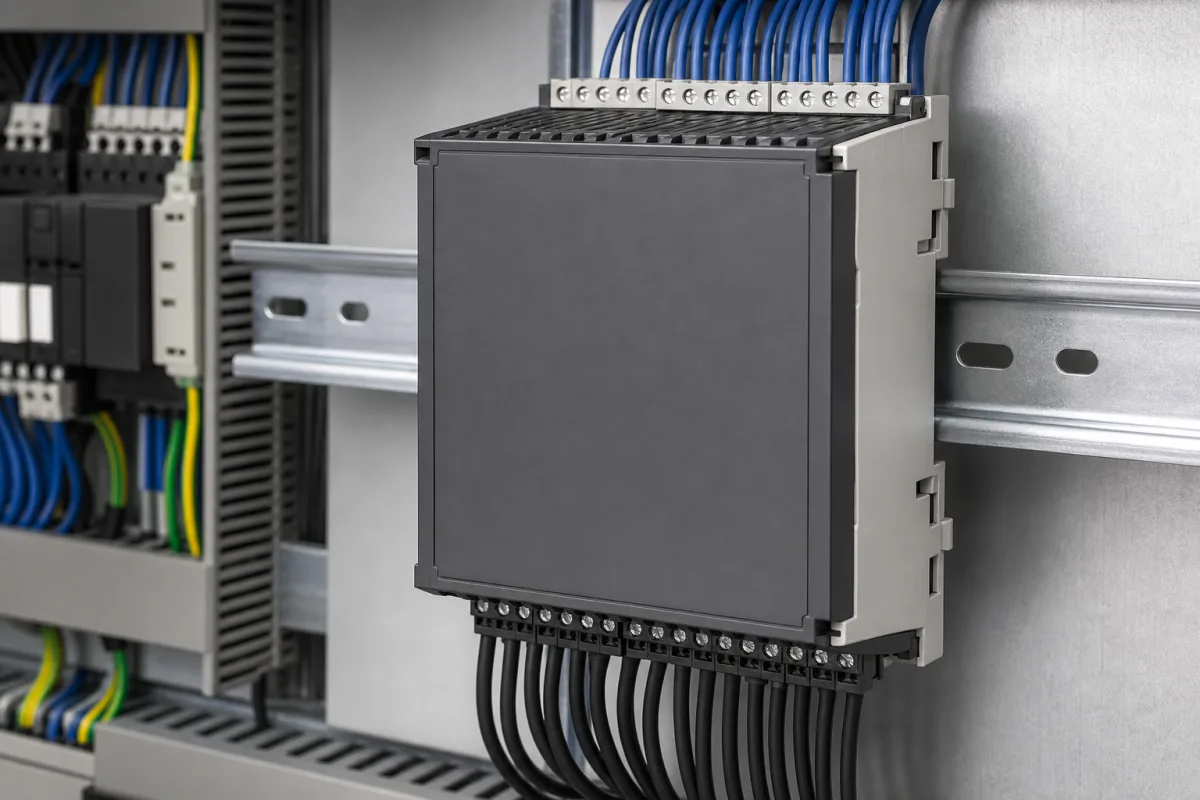

I/O-Schnittstellenmodul

Das I/O-Schnittstellenmodul ist eine spezialisierte elektronische Komponente innerhalb einer zentralen Steuereinheit (CCU), die für die gesamte Eingangs- und Ausgangssignalkommunikation verantwortlich ist. Es dient als Vermittler zwischen dem zentralen Prozessor und Peripheriegeräten, wandelt Signale zwischen digitalen und analogen Formaten um, bietet elektrische Isolierung und verwaltet Datenprotokolle, um einen zuverlässigen Systembetrieb zu gewährleisten. Dieses Modul ist für den Einsatz in der Herstellung von Computern, elektronischen und optischen Produkten konzipiert, typischerweise als Teil industrieller Steuerungssysteme. Es empfängt Eingangssignale von Sensoren und externen Geräten, konditioniert sie durch Signalverarbeitungsschaltungen (Verstärkung, Filterung, Isolierung) und wandelt sie in Formate um, die für den zentralen Prozessor geeignet sind. Umgekehrt empfängt es Ausgangsbefehle vom Prozessor und steuert Aktuatoren, Anzeigen und andere Ausgabegeräte über geeignete Treiberschaltungen und Signalumwandlung. Das Modul ist konfigurierbar, mit einer Anzahl von I/O-Kanälen von 8 bis 32, und unterstützt sowohl digitale als auch analoge Signaltypen. Es arbeitet über einen weiten Eingangsspannungsbereich von 9–36 V DC, was es für industrielle Stromversorgungen geeignet macht. Jeder Ausgangskanal kann eine kontinuierliche ohmsche Last von 0,5–2 A verarbeiten. Das Modul bietet eine elektrische Isolierung zwischen I/O- und Logikschaltungen mit einer Isolationsspannung von 1500–2500 V AC, getestet nach IEC 61010. Es ist für erweiterte industrielle Temperaturbereiche von -40 bis 85 °C ausgelegt, gemäß IEC 60068-2, und bietet Schutzarten von IP20 bis IP65, abhängig vom Gehäuse, gemäß IEC 60529. Die Kommunikation wird über Modbus RTU/TCP unterstützt, andere Protokolle sind verfügbar. Die Reaktionszeit beträgt typischerweise 1–10 ms für digitale I/O. Die physischen Abmessungen variieren mit der Kanalanzahl und reichen von 45–120 mm in der Breite, 70–150 mm in der Höhe und 20–60 mm in der Tiefe, mit einem Gewicht von 0,2–1,5 kg. Das Modul besteht aus einer Leiterplatte, Halbleiterkomponenten und Steckverbindern. Alle Spezifikationen sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Das Modul empfängt Eingangssignale von Sensoren und externen Geräten (analog oder digital), konditioniert sie durch Signalverarbeitungsschaltungen (Verstärkung, Filterung, Isolierung), wandelt sie in geeignete Formate für den zentralen Prozessor um und empfängt umgekehrt Ausgangsbefehle vom Prozessor, um Aktuatoren, Anzeigen und andere Ausgabegeräte über geeignete Treiberschaltungen und Signalumwandlung anzusteuern.
