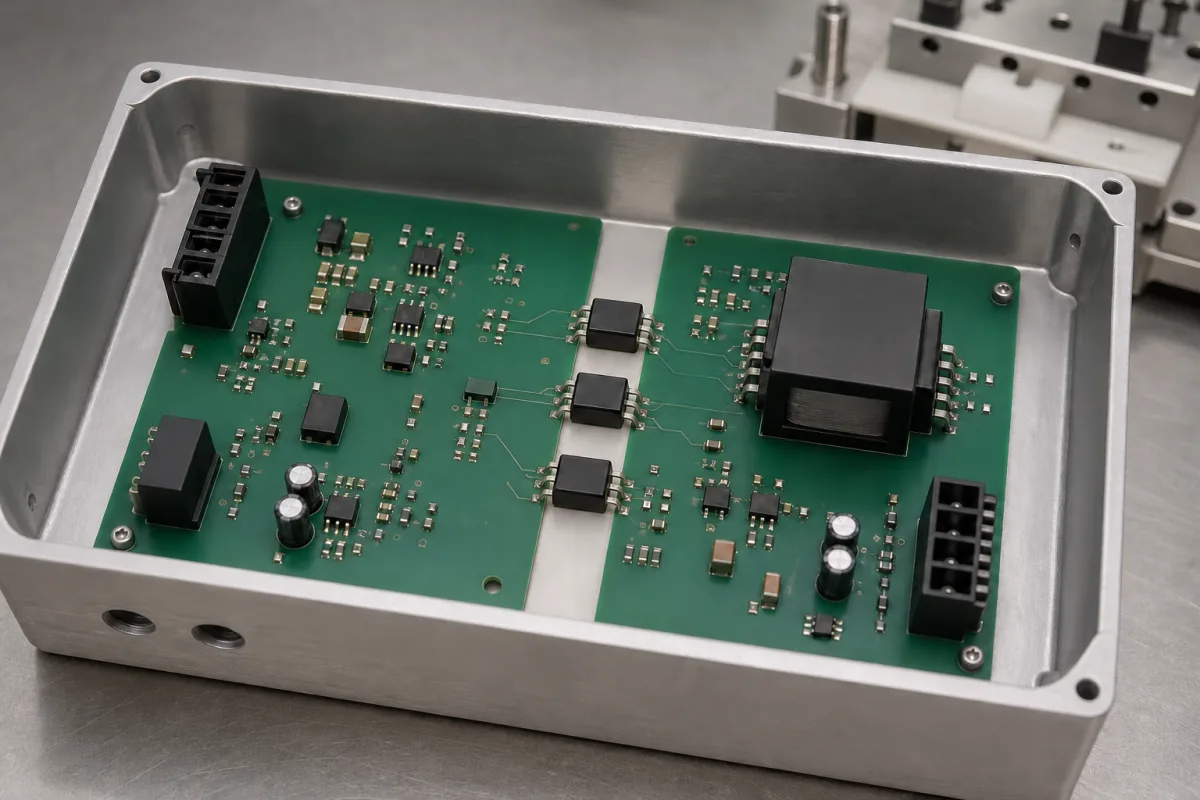

Isolationsbarriere (Optokoppler/Transformator)

Auf Basis strukturierter CNFX-Herstellerprofile wird Isolationsbarriere (Optokoppler/Transformator) im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Isolationsbarriere (Optokoppler/Transformator) wird durch die Baugruppe aus Isolierbarriere und Magnetkern beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine elektrische Sicherheitskomponente, die galvanische Trennung zwischen Stromkreisen bietet, während Signal- oder Leistungsübertragung ermöglicht wird.

Technische Definition

Innerhalb von E/A-Schnittstellensystemen dient die Isolationsbarriere als kritische Sicherheitskomponente, die Eingangs- und Ausgangsstromkreise elektrisch trennt, um Masseschleifen zu verhindern, Störgeräusche zu eliminieren, empfindliche Geräte vor Spannungsspitzen zu schützen und die Sicherheit des Bedienpersonals zu gewährleisten, indem gefährliche Spannungen von Niederspannungssteuerkreisen ferngehalten werden.

Funktionsprinzip

Optokoppler verwenden Leuchtdioden und Photodetektoren, um Signale über eine isolierende Barriere mittels Licht zu übertragen, während Transformatoren elektromagnetische Induktion durch isolierte Wicklungen nutzen, um Leistung oder Signale zu übertragen und dabei die elektrische Isolation zwischen Primär- und Sekundärkreisen aufrechtzuerhalten.

Hauptmaterialien

Ferritkern Kupferdraht Isoliermaterial Fotodiode/LED Kunststoffgehäuse

Komponenten / BOM

Isolierbarriere
Physikalische Trennung, die die elektrische Leitung zwischen Stromkreisen verhindert
Material: Kunststoff/Keramik-Verbundwerkstoff
Magnetkern
Konzentriert den magnetischen Fluss für effizienten Energietransfer in Transformatoren
Material: Ferrit/Eisenpulver
Lichtbasierte Signalübertragungssystem in Optokopplern
Material: Halbleitermaterialien
Wicklung
Gewickelte Leiter, die elektromagnetische Felder zur Signal-/Leistungsübertragung erzeugen
Material: Emaillelackierter Kupferdraht

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Transiente Überspannung mit Anstiegsgeschwindigkeit >10 kV/μs dv/dt Teilentladung führt zu Isolationsverkohlung und reduziertem Kriechstreckenabstand Integrierter Funkenstreckenschutz mit 8 kV Klemmspannung, verstärkte Isolierung mit 8 mm Kriechstreckenabstand
Dauer-Durchlassstrom übersteigt 100 mA bei 85 °C Umgebungstemperatur LED-Quanteneffizienz-Degradation >20 % verursacht CTR-Reduktion unter 15 % Thermisches Derating mit 0,5 mA/°C Stromreduktion über 70 °C, Kupfer-Wärmeleiter mit 15 K/W thermischem Widerstand

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-5000 Vrms Isolationsspannung, -40 °C bis +125 °C Umgebungstemperatur, 1-100 mA Durchlassstrom (LED), 0,1-10 kHz Signalbandbreite
Belastungs- und Ausfallgrenzen
Dielektrischer Durchschlag bei 6000 Vrms (1-Minuten-Test), Sperrschichttemperatur übersteigt 150 °C, Durchlassstrom übersteigt 120 mA Dauerbetrieb
Dielektrischer Durchschlag des Isoliermaterials (Polyimid/Silikon-Gel) unter hoher elektrischer Feldstärke (≥12 kV/mm), thermisches Durchgehen durch LED-Degradation bei hohen Sperrschichttemperaturen, magnetische Sättigung in Transformator-Kernen bei Flussdichten >0,3 T
Fertigungskontext
Isolationsbarriere (Optokoppler/Transformator) wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Atmosphärisch bis 1,5 bar (typisch für gekapselte Bauteile)
Verstellbereich / Reichweite:Nicht zutreffend für passive Bauteile
Einsatztemperatur:-40 °C bis +125 °C (Betriebstemperaturbereich variiert je nach Modell)
Montage- und Anwendungskompatibilität
Industrielle SteuerungssystemeMedizinische GeräteStromversorgungs-Rückkopplungsschaltungen
Nicht geeignet: Hochfrequenz-Umgebungen (>100 MHz) aufgrund parasitärer Kapazitätseffekte
Auslegungsdaten
  • Erforderliche Isolationsspannungsfestigkeit
  • Signaltyp und Bandbreitenanforderungen
  • Leistungsübertragungsbedarf (falls zutreffend)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Dielektrischer Durchschlag
Cause: Überspannungsbelastung, die die Isolationsfestigkeitsklasse überschreitet, führt zu Isolationsversagen und Kurzschlüssen über die Isolationsbarriere hinweg.
Optische Degradation (bei Optokopplern) / Kern-Sättigung (bei Transformatoren)
Cause: Langzeit-Thermalalterung von LED/Fototransistor, die die Lichtübertragungseffizienz reduziert, oder übermäßiger Gleichstrom-Vorspannstrom/Überstrom, der magnetische Kern-Sättigung und Verlust der Signalintegrität verursacht.
Wartungsindikatoren
  • Anormaler Temperaturanstieg, erkannt durch Thermografie oder Berührung, deutet auf potenziellen internen Kurzschluss oder Überlast hin.
  • Intermittierender oder vollständiger Verlust der Signalübertragung trotz gültigem Eingang, beobachtet während Funktionsprüfungen oder Systemdiagnosen.
Technische Hinweise
  • Strikte Spannungsderating (z.B. Betrieb bei ≤80 % der Nennisolationsspannung) implementieren und Überspannungsschutzgeräte an Ein-/Ausgangsleitungen verwenden, um Überspannungsereignisse zu verhindern.
  • Betriebstemperatur mit Sensoren überwachen, ausreichende Kühlung sicherstellen und periodische Isolationswiderstandstests (z.B. Isolationsmessungen) durchführen, um frühzeitige dielektrische Schwächung zu erkennen.

Compliance & Manufacturing Standards

Reference Standards
ISO 9001:2015 - QualitätsmanagementsystemeIEC 60747-5-5 - Halbleiterbauelemente - Optoelektronische BauelementeUL 1577 - Sicherheitsnorm für Optokoppler
Manufacturing Precision
  • Isolationswiderstand: >10^12 Ω bei 500 V Gleichspannung
  • CTR (Stromübertragungsverhältnis): ±20 % des Nennwerts
Quality Inspection
  • Hochspannungsprüfung (Hi-Pot-Test) für dielektrische Festigkeit
  • Temperaturwechseltest für Zuverlässigkeit unter Temperaturbelastung

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

抗静电

A device or system designed to prevent, reduce, or eliminate the buildup of static electricity on surfaces, materials, or components.

Spezifikationen ansehen ->
Asset-Tracking-Gerät

Ein elektronisches Gerät, das Ortungstechnologien nutzt, um die Position, den Status und die Bewegung physischer Assets in Echtzeit zu überwachen und aufzuzeichnen.

Spezifikationen ansehen ->
Audioverstärker

Elektronische Geräte, die die Leistung von Audiosignalen erhöhen, um Lautsprecher oder andere Ausgangswandler anzusteuern.

Spezifikationen ansehen ->
Automatisiertes Computergehäuse-Montagesystem

Industrielles Robotersystem zur automatisierten Montage von Computergehäusen und Verkleidungen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die primäre Funktion einer Isolationsbarriere in der Elektronikfertigung?

Eine Isolationsbarriere bietet galvanische Trennung zwischen Stromkreisen, um elektrischen Schlag, Masseschleifen und Störgeräusche zu verhindern, während eine sichere Signal- oder Leistungsübertragung ermöglicht wird.

Welche Materialien werden in Optokoppler-/Transformator-Isolationsbarrieren verwendet?

Diese Komponenten verwenden typischerweise Ferritkerne für magnetische Isolation, Kupferdrahtwicklungen, Isoliermaterialien für die Sicherheit, Fotodioden/LEDs für optische Kopplung und ein robustes Kunststoffgehäuse.

Wie unterscheiden sich Isolationsbarrieren von Standardtransformatoren?

Isolationsbarrieren kombinieren transformatorbasierte magnetische Isolation mit Optokoppler-Technologie für erhöhte Sicherheit und bieten sowohl elektrische Trennung als auch Signalintegrität in empfindlichen elektronischen Anwendungen.
