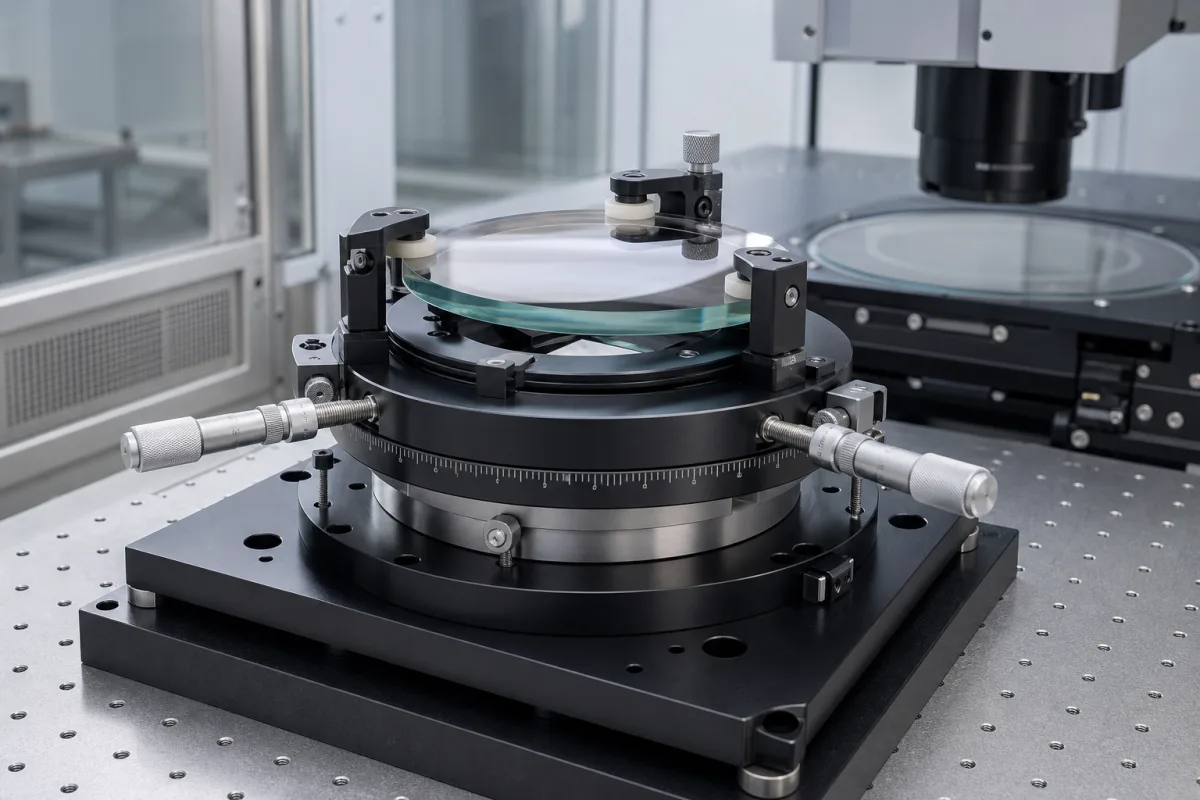

Linsenhaltevorrichtung

Die Linsenhaltevorrichtung ist eine kritische Komponente der Präzisions-optischen-Linsen-Poliermaschine. Sie ist verantwortlich für das sichere Klemmen optischer Linsen in einer festen, präzisen Ausrichtung während des Polierens. Sie gewährleistet eine konsistente Positionierung und verhindert Bewegungen oder Vibrationen, die die Oberflächenqualität beeinträchtigen könnten, und trägt direkt zur Erreichung der geforderten optischen Spezifikationen und Oberflächengüte bei. Die Vorrichtung verwendet typischerweise einen mechanischen Klemmmechanismus (z. B. Vakuumspannfutter, mechanische Backen oder Spannzange), um den Linsenrand oder nicht-optische Oberflächen zu greifen. Sie ist mit der Spindel oder dem Positioniertisch der Maschine verbunden und ermöglicht es, die Linse mit hoher Wiederholbarkeit und minimalem Rundlauffehler zu drehen und dem Polierwerkzeug zuzuführen. Verfügbare Materialien sind Edelstahl, Aluminiumlegierung und Präzisionskeramik. Zu den wichtigsten Parametern gehören ein Klemmdurchmesserbereich von 5–100 mm, eine Klemmkraft von 10–50 N, eine Positioniergenauigkeit von ±0,01 mm, eine Wiederholbarkeit von ±0,005 mm, eine Betriebstemperatur von 0–60 °C, ein Betriebsdruck von 0,4–0,8 MPa (bezogen auf ), Material SUS304 (ASTM A276), Oberflächenhärte HRC 45–50 (ASTM E18), Gewicht 0,5–2,0 kg und Schutzart IP54 (IEC 60529). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das tatsächliche Modell und die Anwendung bestätigt werden. Die Vorrichtung ist für die Herstellung von Computer-, Elektronik- und optischen Produkten konzipiert, insbesondere für optische Linsenpolierprozesse. Sie ist eine Komponente, keine eigenständige Maschine. Bei der Auswahl sind Linsengröße, erforderliche Klemmkraft und Umgebungsbedingungen zu berücksichtigen. Zu den Verifikationsfragen gehören die Überprüfung der Klemmkrafteinstellung, die Sicherstellung der Kompatibilität mit der Schnittstelle der Poliermaschine und die Bestätigung der Betriebsdruck- und Temperaturbereiche. Wartungssignale umfassen Verschleiß an Klemmflächen, Verlust der Positioniergenauigkeit oder sichtbare Schäden. Fehlergrenzen umfassen das Überschreiten der angegebenen Klemmkraft oder Betriebstemperatur, was zu Linsenverformung oder Schäden an der Vorrichtung führen kann. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Die Vorrichtung verwendet einen mechanischen Klemmmechanismus wie Vakuumspannfutter, mechanische Backen oder Spannzange, um den Linsenrand oder nicht-optische Oberflächen zu greifen. Sie ist mit der Spindel oder dem Positioniertisch der Maschine verbunden und ermöglicht es, die Linse mit hoher Wiederholbarkeit und minimalem Rundlauffehler zu drehen und dem Polierwerkzeug zuzuführen. Die Klemmkraft ist einstellbar, um Linsenverformung zu verhindern, und die Vorrichtung gewährleistet eine konsistente Positionierung während des Polierens.
