Lichtquellenmodul

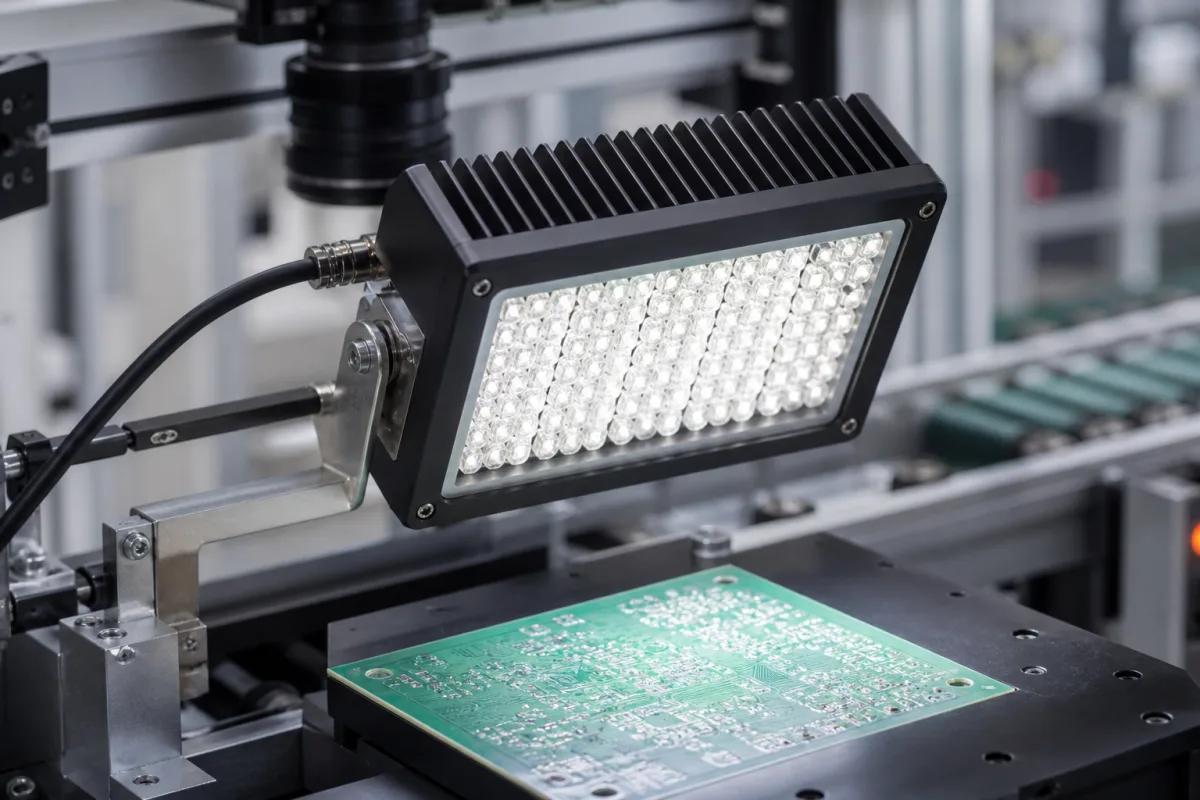

Das Lichtquellenmodul ist eine kritische Unterbaugruppe in optischen Scannern, die spezifische Wellenlängen von Licht erzeugt und auf Zieloberflächen richtet. Es gewährleistet eine gleichmäßige und konsistente Beleuchtung für präzise Bilderfassung, Barcode-Lesen oder Oberflächenprüfung durch die optischen Sensoren des Scanners. Das Modul wandelt typischerweise elektrische Energie in Licht um, unter Verwendung von LEDs, Lasern oder Halogenlampen. Es enthält optische Elemente (Linsen, Diffusoren), um den Lichtstrahl zu formen und zu fokussieren, und kann Treiber und Wärmemanagementsysteme umfassen, um stabile Ausgangsintensität und spektrale Eigenschaften aufrechtzuerhalten. Dieser Verzeichniseintrag bietet Referenzspezifikationen für typische industrielle Module. Das Modul ist für die Integration in Scan-Geräte konzipiert, mit kompakten Abmessungen (von 30×30×10 mm bis 100×100×50 mm) und einem Gewicht von 20–200 g. Zu den wichtigsten Parametern gehören Ausgangsleistung (1–10 W), Wellenlänge (405–850 nm), Abstrahlwinkel (10–60°), Lichtstrom (50–500 lm), Farbtemperatur (3000–7000 K), Eingangsspannung (12–24 V DC), Leistungsaufnahme (2–15 W), Betriebstemperatur (-10 bis 50 °C), Lagertemperatur (-20 bis 70 °C), IP-Schutzart (IP40–IP65 nach IEC 60529) und Lebensdauer (20.000–50.000 Stunden, L70-Lumen-Wartung). Typische Materialien umfassen LED/Laserdiode, optische Kunststoffe/Glas, Aluminiumlegierungsgehäuse und Kupfer/Leiterplatte für die Schaltung. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die Leistung des Moduls beeinflusst direkt die Scan-Genauigkeit und -Zuverlässigkeit, daher sind eine ordnungsgemäße Auswahl und Verifizierung unerlässlich.

Das Modul wandelt elektrische Energie in Licht um, unter Verwendung von LEDs, Lasern oder Halogenlampen. Optische Elemente wie Linsen und Diffusoren formen und fokussieren den Lichtstrahl, um den gewünschten Abstrahlwinkel und die Gleichmäßigkeit zu erreichen. Treiber regulieren den Strom, um eine stabile Ausgangsintensität aufrechtzuerhalten, während Wärmemanagementsysteme Wärme ableiten, um spektrale Eigenschaften zu bewahren. Das Licht wird auf die Zieloberfläche gerichtet, und das reflektierte oder durchgelassene Licht wird von den optischen Sensoren des Scanners erfasst, um Bilder zu erzeugen oder zu analysieren.
