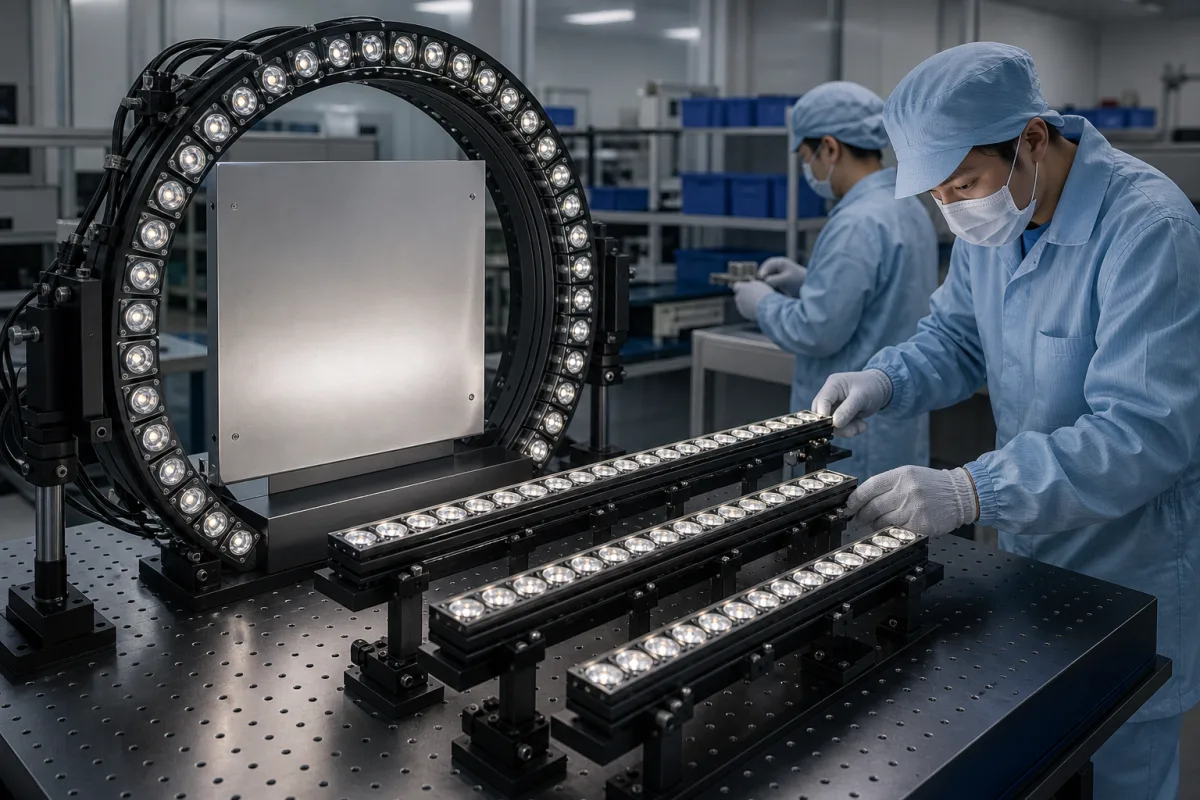

Lichtquellen-Array für kontrollierte Beleuchtungskammern

Produktspezifikationen

Technische Details und Fertigungskontext für Lichtquellen-Array

Technische Definition

Das Lichtquellen-Array ist eine kritische Komponente der kontrollierten Beleuchtungskammer und besteht aus mehreren einzelnen Lichtemittern, die in einem bestimmten Muster oder einer bestimmten Konfiguration angeordnet sind. Seine Hauptfunktion besteht darin, konsistente, einstellbare Beleuchtung im Inneren der Kammer zu erzeugen und so eine präzise Kontrolle der Lichtbedingungen für Anwendungen wie Produktinspektion, Qualitätskontrolle, optische Tests oder Forschungsexperimente zu ermöglichen. Das Array erlaubt die Manipulation von Intensität, Farbtemperatur und Verteilungsmustern, um spezifische betriebliche Anforderungen zu erfüllen. Das Array umfasst typischerweise LED-Chips, Aluminium-Kühlkörper, optische Linsen oder Diffusoren, Kupferdraht und Keramiksubstrate. Es funktioniert durch Umwandlung elektrischer Energie in Licht, wobei einzelne Quellen in Raster-, Linear- oder Kreismustern angeordnet und mit Steuerschaltungen verbunden sind, die die Stromversorgung regulieren. Fortschrittliche Arrays können Rückkopplungssensoren und digitale Steuerungen enthalten, um eine konsistente Ausgabe aufrechtzuerhalten. Zu den wichtigsten Parametern gehören die Anzahl der Lichtquellen (16–64), der Wellenlängenbereich (365–940 nm), die Ausgangsleistung (10–500 W), die Beleuchtungsgleichmäßigkeit (±5%), die Betriebsspannung (24 V DC ±10%), die Leistungsaufnahme (15–120 W), die Betriebstemperatur (-10 bis 50 °C), die Lagertemperatur (-20 bis 70 °C), die IP-Schutzart (IP54–IP65 gemäß IEC 60529), das Gehäusematerial (Aluminiumlegierung 6061-T6 gemäß ASTM B211), das Gewicht (2,5–8,0 kg) und die Abmessungen (200×150×80 bis 400×300×120 mm). Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Spezifikationen mit dem Hersteller. Das Array ist für die Integration in kontrollierte Beleuchtungssysteme ausgelegt, mit Schnittstellen für Strom und Steuerung. Wartungssignale umfassen ungleichmäßige Beleuchtung oder Flackern, was auf potenzielle Emitter- oder Treiberprobleme hinweist. Fehlergrenzen umfassen den Betrieb außerhalb der Temperaturgrenzen oder Spannungstoleranzen, was die Lebensdauer verkürzen kann. Bestätigen Sie immer Normen und Konformität mit dem Lieferanten.

Funktionsprinzip

Das Lichtquellen-Array funktioniert durch Umwandlung elektrischer Energie in elektromagnetische Strahlung (Licht) mittels verschiedener Emittertechnologien wie LEDs, Halogenlampen oder Leuchtstoffröhren. Einzelne Lichtquellen sind in Mustern (Raster, linear, kreisförmig) angeordnet und mit Steuerschaltungen verbunden, die die Stromversorgung regulieren und so die Einstellung von Helligkeit, Farbspektrum und Beleuchtungswinkeln ermöglichen. Fortschrittliche Arrays können Rückkopplungssensoren und digitale Steuerungen enthalten, um eine konsistente Ausgabe aufrechtzuerhalten und Umgebungsfaktoren zu kompensieren.

Hauptmaterialien

LED-Chips, Aluminium-Kühlkörper, Optische Linsen/Diffusoren, Kupferleitungen, Keramiksubstrate

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Anzahl der Lichtquellen	16–64 pcs	Determines illumination intensity and uniformity.
Wellenlängenbereich	365–940 nm	UV to NIR; selectable for specific applications.
Ausgangsleistung	10–500 W	Total optical power; higher for larger chambers.
Beleuchtungsgleichmäßigkeit	±5 %	Deviation across the illuminated area.
Betriebsspannung	24 ±10% V DC	Standard industrial supply; other voltages on request.
Leistungsaufnahme	15–120 W	Total electrical power draw.
Betriebstemperatur	-10–50 °C	Ambient; derating above 40°C.
Lagertemperatur	-20–70 °C	Nicht in Betrieb.
Schutzart	IP54–IP65	Dust and water protection.IEC 60529
Gehäusematerial	6061-T6	Aluminum alloy; corrosion resistant.ASTM B211
Gewicht	2.5–8.0 kg	Depends on configuration and number of sources.
Abmessungen (L×B×H)	200×150×80–400×300×120 mm	Sondergrößen verfügbar.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

LED-Modul
Einzelne Lichtemissionseinheit mit LED-Chips und Treiberschaltung
Material: Aluminiumgehäuse mit Keramiksubstrat
Kühlkörper
Leitet während des Betriebs entstehende Wärmeenergie ab, um optimale Temperatur zu gewährleisten
Material: Aluminiumlegierung mit Lamellenausführung
Optischer Diffusor
Gleichmäßige Verteilung der Lichtausbeute und Reduzierung von Blendung oder Hotspots
Material: Polycarbonat oder Acryl mit Mikrolinsenstruktur
Montagerahmen
Bietet strukturelle Unterstützung und präzise Positionierung von Lichtmodulen
Material: Pulverbeschichteter Stahl oder Aluminiumprofil
Steuerungsschnittstellenplatine
Empfängt Steuersignale und regelt die Leistungszufuhr zu einzelnen Lichtmodulen
Material: FR4-Leiterplatte mit Kupferbahnen und elektronischen Bauteilen
Netzteil
Speist die Leuchtmodule mit dem Strom, den die Steuerplatine vorgibt.
Rückführsensoren
Misst die tatsächliche Ausgangsleistung, damit das Array die Helligkeit konstant halten kann, wenn die LEDs altern oder die Temperatur driftet.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 2 bar absolut
Durchflussrate:	0 bis 5 m/s
Betriebstemperatur:	-10°C bis +50°C (Betrieb), -20°C bis +70°C (Lagerung)

Montage- und Anwendungskompatibilität

Saubere trockene LuftStickstoffatmosphäreDeionisierter Wasserdampf

Nicht geeignet: Korrosive chemische Umgebungen (z.B. Chlor, starke Säuren)

Auslegungsdaten

Kammerabmessungen (LxBxH)
Erforderliche Beleuchtungsstärke (Lux)
Gleichmäßigkeitsanforderung (% Abweichung)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

2,8–3,6 VDC pro LED-Element, 350–850 mA Strom pro Kanal, 25–85°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

LED-Sperrschichttemperatur über 150°C, Durchlassstrom über 1,2 A pro Element, Spannungsabfall unter 2,5 V oder über 4,0 V pro Element

Thermisches Durchgehen aufgrund des negativen Temperaturkoeffizienten der Durchlassspannung in Halbleiterübergängen, der zu Stromkonzentration und lokaler Überhitzung über die Glasübergangstemperaturen des Materials hinaus führt

Fertigungskontext

Lichtquellen-Array wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

LED-Degradation

Ursache: Thermische Belastung durch unzureichende Wärmeableitung, die zu Phosphorverschlechterung und Lumenabfall führt

Treiberschaltungsausfall

Ursache: Alterung von Elektrolytkondensatoren aufgrund hoher Betriebstemperaturen und Spannungsspitzen, die zu Instabilität der Stromversorgung führt

Wartungsindikatoren

Flackern oder intermittierender Betrieb, der auf Treiber- oder Verbindungsprobleme hinweist
Sichtbare dunkle Stellen oder Farbverschiebung im emittierten Licht, die auf LED-Degradation hindeuten

Technische Hinweise

Implementierung eines aktiven Wärmemanagements mit geeignetem Kühlkörperdesign und kontrollierter Umgebungstemperatur unter 40°C
Verwendung von Überspannungsschutzgeräten und Aufrechterhaltung einer stabilen Eingangsspannung innerhalb von ±10 % der Nennspezifikation

Konformität und Fertigungsnormen

Referenznormen

ISO 9288:2017 - Künstliche Beleuchtung - LeistungsanforderungenANSI/IES RP-16-17 - Nomenklatur und Definitionen für LichttechnikDIN EN 60598-1:2015 - Leuchten - Allgemeine Anforderungen und Prüfungen

Fertigungsgenauigkeit

LED-Ausrichtung: +/-0,5 mm
Strahlwinkelkonsistenz: +/-3 Grad

Qualitätsprüfung

Photometrische Prüfung (Lichtstrom, Farbtemperatur)
IP-Schutzart-Prüfung (Schutz gegen Eindringen)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Degradation der thermischen Schnittstelle mit Erhöhung des thermischen Widerstands von 0,5 auf 2,0 K/W → Anstieg der LED-Sperrschichttemperatur auf 180°C, der zu Delamination der Phosphorschicht und 70 % Lichtstromdegradation führt → Direktbondiertes Kupfersubstrat mit eingebetteten Heatpipes, das den thermischen Widerstand unter 0,8 K/W hält

Stromungleichgewicht über 15 % zwischen parallelen LED-Strings aufgrund von Fertigungstoleranzakkumulation → Individueller LED-Durchlassstrom erreicht 1,1 A, was zu beschleunigtem Lumenabfall von 30 % pro 1000 Stunden führt → Aktive Stromausgleichung mittels Konstantstromtreibern mit ±2 % Regelung und individueller Stringüberwachung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Lichtquellen-Array

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Lichtquellen-Array

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Wie viele Lichtquellen hat das Array typischerweise?

Der Referenzbereich liegt bei 16 bis 64 einzelnen Lichtquellen, abhängig von Konfiguration und Anwendung. Die genaue Anzahl sollte mit dem Hersteller für Ihr spezifisches Modell bestätigt werden.

Welche Wellenlängenbereiche sind verfügbar?

Das Array kann einen Wellenlängenbereich von 365 nm (UV) bis 940 nm (NIR) abdecken, je nach Anwendung wählbar. Bestätigen Sie den genauen Bereich für Ihr Gerät.

Was ist die Spezifikation für die Beleuchtungsgleichmäßigkeit?

Die Beleuchtungsgleichmäßigkeit ist als ±5% Abweichung über die beleuchtete Fläche spezifiziert. Dies ist ein Referenzwert; bestätigen Sie die tatsächliche Gleichmäßigkeit für Ihre Konfiguration.

Was sind die Betriebstemperaturgrenzen?

Der Betriebstemperaturbereich liegt bei -10 bis 50 °C, mit Derating über 40 °C. Die Lagertemperatur beträgt -20 bis 70 °C. Stellen Sie sicher, dass das Array innerhalb dieser Grenzen verwendet wird, um Schäden zu vermeiden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
