Mikrocontroller (MCU)

Auf Basis strukturierter CNFX-Herstellerprofile wird Mikrocontroller (MCU) im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Versorgungsspannung bis Taktfrequenz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Mikrocontroller (MCU) wird durch die Baugruppe aus Hauptprozessorkern (CPU-Kern) und Analog-Digital-Wandler (ADW) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein kompakter integrierter Schaltkreis, der dazu dient, bestimmte Operationen in der Zellüberwachungseinheit (CMU) zu steuern und programmierte Anweisungen auszuführen, um Batteriezellparameter zu überwachen und zu verwalten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

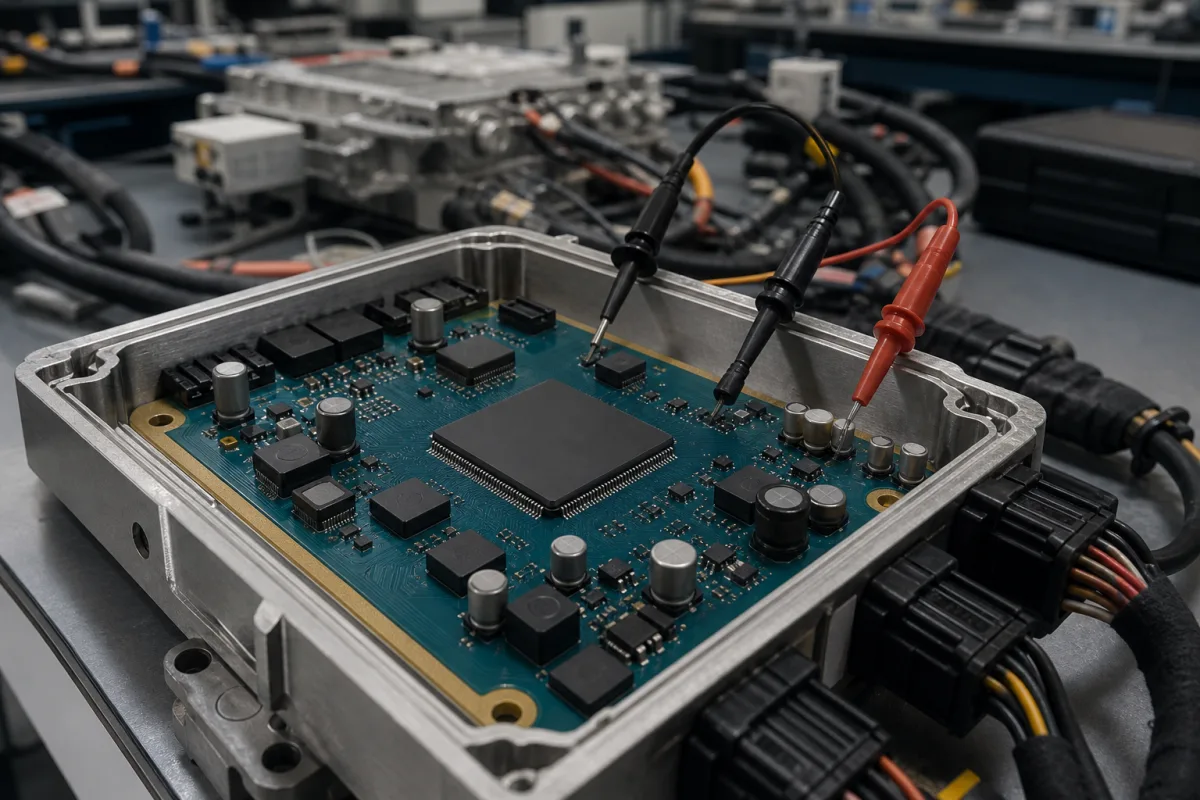

Mikrocontroller (MCU) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Mikrocontroller (MCU)

Technische Definition

Innerhalb der Zellüberwachungseinheit (CMU) eines Batteriemanagementsystems (BMS) dient der Mikrocontroller (MCU) als zentrale Verarbeitungseinheit. Er ist für die Ausführung eingebetteter Firmware verantwortlich, die die Hauptfunktionen der CMU orchestriert: präzise Messung einzelner Batteriezellspannungen und -temperaturen über angeschlossene Sensoren, Durchführung der Analog-Digital-Umwandlung, Verarbeitung dieser Daten und Ermöglichung der Kommunikation (z. B. über CAN, SPI oder I2C) mit dem Batteriemanagement-Controller (BMC) oder anderen Systemmodulen. Er gewährleistet eine genaue Echtzeitüberwachung, die für Zellbalancierung, Ladezustandsschätzung (SOC) und Sicherheitsschutz entscheidend ist. Der MCU ist ein Bauteil auf Komponentenebene, typischerweise in Oberflächenmontage-Bauform, und wird anhand von Parametern wie Versorgungsspannung, Taktfrequenz, Speicher, ADC-Auflösung, Betriebstemperatur, Leistungsaufnahme, Gehäusetyp, ESD-Bewertung, Kommunikationsschnittstellen, GPIO-Pins und Standby-Strom ausgewählt. Diese Parameter werden als Referenzbereiche bereitgestellt und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der MCU arbeitet, indem er Anweisungen aus seinem eingebetteten Flash-Speicher abruft und ausführt, analoge Signale von Sensoren über integrierte ADCs liest, die digitalisierten Daten gemäß seinen Firmware-Algorithmen verarbeitet und basierend auf diesen Daten und vordefinierten Schwellenwerten Steuersignale für Funktionen wie passives Zellbalancieren (Aktivierung von Entladewiderständen) auslöst und Statusinformationen über seine Kommunikationsperipherie an den Haupt-BMS-Controller sendet. Der MCU ist kein eigenständiges Produkt, sondern ein Bauteil zur Integration in eine CMU-Leiterplatte. Es ist kein herstellerspezifisches Produkt, sondern eine generische Kategorie. Bei der Beschaffung ist es wichtig, die genauen Spezifikationen, die Einhaltung relevanter Normen (z. B. IEC 61000-4-2 für ESD) und die Eignung für die vorgesehene Automobilumgebung zu bestätigen. Zu den Ausfallmodi des MCU gehören Firmware-Fehler, elektrische Überlastung und thermische Probleme, die durch geeignete Konstruktion und Tests gemildert werden können. Wartungssignale umfassen unerwartete Resets, Kommunikationsfehler oder ungenaue Messungen. Der MCU ist nicht benutzerwartbar; ein Austausch erfordert technisches Fachwissen. Konsultieren Sie stets den rechtlichen Hersteller oder Lieferanten für modellspezifische Werte und Normen.

Funktionsprinzip

Der MCU arbeitet, indem er Anweisungen aus seinem eingebetteten Flash-Speicher abruft und ausführt. Er liest analoge Signale von Zellspannungs- und Temperatursensoren über seine integrierten Analog-Digital-Wandler (ADCs). Die digitalisierten Daten werden gemäß seinen Firmware-Algorithmen verarbeitet. Basierend auf diesen Daten und vordefinierten Schwellenwerten kann er Steuersignale für Funktionen wie passives Zellbalancieren (Aktivierung von Entladewiderständen) auslösen und Statusinformationen über seine Kommunikationsperipherie an den Haupt-BMS-Controller senden.

Hauptmaterialien

Silizium (Halbleiter-Wafer), Kupfer (Verbindungsleitungen), Kunststoff (Vergussmasse für Gehäuse)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Versorgungsspannung	2.7–5.5 V DC	Operating range for core logic and I/O
Taktfrequenz	16–80 MHz	Higher frequency enables faster processing
Flash Speicher	32–512 KB	Stores firmware and calibration data
SRAM	4–64 KB	For runtime data and stack
ADC Auflösung	12–16 bit	Higher resolution improves measurement precision
Betriebstemperatur	-40–85 °C	Automotive grade range
Leistungsaufnahme	10–100 mW	At 3.3 V, active mode
Gehäusetyp	QFN-32–LQFP-64	Footprint options for PCB design
ESD Festigkeit	±2–±4 kV	HBM modelIEC 61000-4-2
Kommunikationsschnittstellen	2–4 Kanäle	CAN, SPI, I2C, UART
GPIO Pins	16–48 Pins	Configurable digital I/O
Ruhestrom	1–10 µA	Low-power mode for battery preservation

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Hauptprozessorkern (CPU-Kern)
Führt die Firmware-Befehle aus, führt arithmetische/logische Operationen durch und steuert den Datenfluss für Zellüberwachungsaufgaben.
Material: Silizium
Analog-Digital-Wandler (ADW)
Wandelt analoge Signale von Zellspannungssensoren und Thermistoren in digitale Werte für die Verarbeitung durch die CPU um.
Material: Silizium
Flash-Speicher
Speichert den nichtflüchtigen Firmware-Code und Kalibrierungskonstanten für die CMU-Anwendung.
Material: Silizium (Floating-Gate-Transistoren)
Serielle Kommunikationsperipherie (z.B. CAN-Controller)
Verarbeitet die protokollspezifische Kommunikation (z.B. Nachrichtenrahmen, Fehlerprüfung) zur Übertragung von Zelldaten an den Haupt-BMS-Controller.
Material: Silizium
Allgemeine Ein-/Ausgabe-Anschlüsse (GPIO-Anschlüsse)
Bereitstellung digitaler Steuersignale, beispielsweise zum Ein-/Ausschalten von Zellausgleichsschaltungen oder zum Auslesen digitaler Statusleitungen.
Material: Kupfer (Bonddrähte, Gehäuseanschlüsse)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

voltage:	Versorgungsspannungsbereich 1,8 V bis 5,5 V, typisch 3,3 V
clock speed:	Bis zu 200 MHz Kernfrequenz
Betriebstemperatur:	-40 °C bis +125 °C (Betrieb), -55 °C bis +150 °C (Lagerung)
power consumption:	Aktiv: < 100 µA/MHz, Schlaf: < 2 µA, Tiefschlaf: < 200 nA

Montage- und Anwendungskompatibilität

Lithium-Ionen-BatteriemanagementsystemeAutomotive CAN-Bus-NetzwerkeIndustrielle 4-20 mA Sensor-Schnittstellen

Nicht geeignet: Hochspannungs-Lichtbogenentladungsumgebungen (> 1 kV transiente Spannungsspitzen)

Auslegungsdaten

Erforderliche ADC-Auflösung und Abtastrate für Zellspannungsüberwachung
Anzahl der Kommunikationsschnittstellen (CAN, SPI, I2C) für CMU-Netzwerk
Echtzeitverarbeitungsanforderungen für Zellausgleichsalgorithmen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

3,0-5,5 VDC, -40 °C bis +125 °C

Belastungs- und Ausfallgrenzen

2,7 VDC Versorgungsspannung, 150 °C Sperrschichttemperatur

Halbleiter-Bandlücken-Kollaps bei 2,7 V, Silizium-Gitter-Zusammenbruch bei 150 °C

Fertigungskontext

Mikrocontroller (MCU) wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Elektrostatische Entladung (ESD) Schäden

Ursache: Unsachgemäße Handhabung ohne ESD-Schutz, die zu internem Gate-Oxid-Durchschlag oder Latch-up in Halbleiterübergängen führt.

Thermische Überlastung

Ursache: Übermäßige Umgebungstemperatur, unzureichende Kühlung oder hoher Stromverbrauch, die zu Silizium-Degradation, Lötstellenversagen oder Timing-Fehlern führen.

Wartungsindikatoren

Intermittierendes oder unregelmäßiges Systemverhalten (z.B. zufällige Resets, Datenkorruption) unter normalen Betriebsbedingungen.
Sichtbare physische Schäden wie Verfärbung (Bräunung/Vergilbung), Aufwölbung oder Verkohlung am MCU-Gehäuse oder benachbarten Bauteilen.

Technische Hinweise

Strikte ESD-Kontrollen implementieren: Geerdete Arbeitsplätze, Handgelenkbänder und antistatische Verpackung während Handhabung und Installation verwenden.
Angemessenes Wärmemanagement sicherstellen: Auslegung mit ausreichender Kühlkörperbestückung, saubere Luftströmung aufrechterhalten und die spezifizierte Sperrschichttemperatur des MCU in der Anwendung nicht überschreiten.

Konformität und Fertigungsnormen

Referenznormen

DIN EN 60747-8 - Halbleiterbauelemente - Integrierte Schaltungen - MikrocontrollerCE-Kennzeichnung - EU-Richtlinie 2014/35/EU (Niederspannungsrichtlinie)

Fertigungsgenauigkeit

Taktfrequenzstabilität: +/- 0,5 % über den Betriebstemperaturbereich
Versorgungsspannungstoleranz: +/- 5 % der Nennspannung

Qualitätsprüfung

Automatisierte Optische Inspektion (AOI) für Lötstellen und Bauteilpositionierung
Umweltbelastungstests (ESS) einschließlich Temperaturwechsel und Burn-in-Tests

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung über 8 kV HBM → Gate-Oxid-Durchschlag in CMOS-Transistoren → Integrierte ESD-Schutzdioden mit 15 kV Nennwert

Takt-Signal-Jitter über 500 ps RMS → Metastabilität synchroner Logik und Datenkorruption → Phase-locked Loop mit 50 ppm Stabilität und Jitter-Dämpfung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Mikrocontroller (MCU)

2 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Shenzhen Anxinruo Technology Co., Ltd.

Shenzhen · CN

Fertigt außerdem: Detection IC (Integrated Circuit)、Electronic Module、Embedded Computer und 3 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Microcontroller MCU”
Quellseite ansehen ↗ icsmodules.com · geprüft am 2026-09-13

Profil ansehen Anfrage senden

Shenzhen Liancheng Meiye Electronics Co., Ltd

Shenzhen · CN

Fertigt außerdem: Programmable Logic Controller (PLC)、Programmable Logic Controller、Human-Machine Interface (HMI) und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Microcontroller MCU”
Quellseite ansehen ↗ lcbom.com · geprüft am 2026-09-12

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Mikrocontroller (MCU)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion eines MCU in einer CMU?

Der MCU führt Firmware aus, um Zellspannungen und -temperaturen zu messen, Analog-Digital-Umwandlung durchzuführen, Daten zu verarbeiten und mit dem BMC oder anderen Modulen zu kommunizieren. Er ermöglicht Echtzeitüberwachung für Zellbalancierung, SOC-Schätzung und Sicherheit.

Was sind typische Versorgungsspannungs- und Taktfrequenzbereiche?

Typische Versorgungsspannung ist 2,7–5,5 V DC, und die Taktfrequenz reicht von 16 bis 80 MHz. Dies sind Referenzbereiche; die tatsächlichen Werte hängen vom spezifischen MCU-Modell und der Anwendung ab.

Wie kommuniziert der MCU mit dem Haupt-BMS-Controller?

Er verwendet standardmäßige Kommunikationsschnittstellen wie CAN, SPI, I2C oder UART. Die Anzahl der Kanäle reicht typischerweise von 2 bis 4, je nach Modell.

Was sollte vor der Auswahl eines MCU für eine CMU verifiziert werden?

Verifizieren Sie alle Parameter (Versorgungsspannung, Takt, Speicher, ADC-Auflösung, Temperaturbereich, Leistung, Gehäuse, ESD-Bewertung, Schnittstellen, GPIO, Standby-Strom) gegen die Anwendungsanforderungen. Bestätigen Sie außerdem die Einhaltung relevanter Normen, wie IEC 61000-4-2 für ESD, mit dem rechtlichen Hersteller oder Lieferanten.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
