Technische Definition

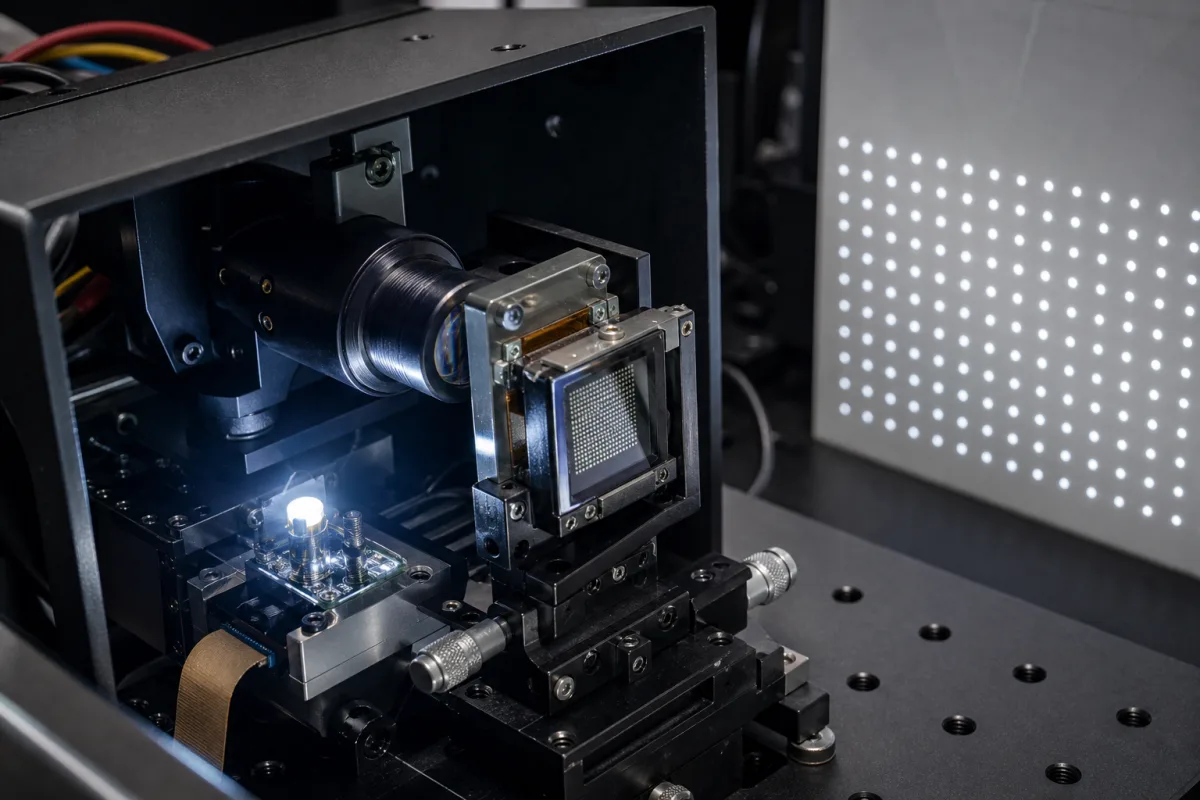

Ein Mustererzeugungselement ist eine kritische optische Komponente in Projektoren mit strukturiertem Licht, die präzise Lichtmuster (wie Gitter, Punkte oder Linien) für Anwendungen wie 3D-Scanning, Messtechnik und Oberflächenanalyse erzeugt. Es wandelt kohärentes Licht von einer Laser- oder LED-Quelle durch Beugung, Brechung oder mikrooptische Elemente in strukturierte Beleuchtungsmuster um. Häufige Implementierungen umfassen diffraktive optische Elemente (DOEs), Mikrolinsenarrays oder gemusterte Masken, die den Lichtstrahl in vorbestimmte Konfigurationen formen. Das Element wird typischerweise aus Quarzglas, optischem Glas oder Polymersubstraten hergestellt, mit einem Wellenlängenbereich von 400–700 nm (sichtbares Spektrum; andere Bereiche auf Anfrage). Die Musterauflösung reicht von 100–500 lp/mm, und die Beugungseffizienz beträgt 80–95%. Die Oberflächenebenheit ist als λ/10 nach ISO 10110 spezifiziert, und die Oberflächenqualität ist 20-10 Kratzer-Dig nach ISO 10110. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, und der Feuchtigkeitsbereich bei 5–95% relative Luftfeuchtigkeit (nicht kondensierend). Die Laserzerstörschwelle beträgt 5–10 J/cm² für 1064 nm, 10 ns Puls nach ISO 11254. Der Substratdurchmesser reicht von 10–100 mm, die Dicke von 1–5 mm und das Gewicht von 0,5–50 g. Diese Werte sind Verzeichnis-Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Das Element ist eine Komponente, kein eigenständiges System, und seine Leistung hängt von der Integration mit der Lichtquelle und der Projektionsoptik ab. Die Verifizierung von Parametern wie Muster Genauigkeit und Effizienz sollte durch geeignete optische Tests erfolgen. Wartungssignale umfassen eine Verschlechterung der Musterqualität oder Effizienz, was auf Kontamination oder Beschädigung hinweisen kann. Fehlergrenzen umfassen den Betrieb außerhalb der spezifizierten Temperatur-, Feuchtigkeits- oder Laserzerstörschwellen, was zu Verformung oder dauerhafter Beschädigung führen kann.
Funktionsprinzip
Das Mustererzeugungselement moduliert kohärentes Licht von einer Laser- oder LED-Quelle in spezifische strukturierte Muster. Es nutzt optische Prinzipien wie Beugung, Brechung oder Mikrooptik. Diffraktive optische Elemente (DOEs) verwenden Oberflächenreliefmuster, um Licht in gewünschte Konfigurationen zu teilen und umzulenken. Mikrolinsenarrays fokussieren Licht in Arrays von Punkten oder Linien. Gemusterte Masken blockieren oder übertragen Licht, um Formen zu erzeugen. Das Element ist darauf ausgelegt, eine hohe Beugungseffizienz (80–95%) und präzise Musterauflösung (100–500 lp/mm) zu erreichen. Das Arbeitsprinzip beruht auf Interferenz und Phasenmodulation von Licht, die empfindlich auf Wellenlänge und Einfallswinkel reagieren. Das Element muss korrekt mit der Lichtquelle und der Projektionsoptik ausgerichtet sein, um das beabsichtigte Muster zu erzeugen. Umweltfaktoren wie Temperatur und Feuchtigkeit können die Leistung beeinflussen, daher ist das Element für -40 bis 85 °C und 5–95% relative Luftfeuchtigkeit spezifiziert. Die Laserzerstörschwelle gibt die maximale Energiedichte an, die das Element ohne Beschädigung aushält. Die Oberflächenqualität und -ebenheit sind entscheidend, um Streuung zu minimieren und die Muster Genauigkeit zu erhalten.
