Sondenkopf-Schnittstelle

Auf Basis strukturierter CNFX-Herstellerprofile wird Sondenkopf-Schnittstelle im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Pin Anzahl bis Nennstrom pro Pin eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Sondenkopf-Schnittstelle wird durch die Baugruppe aus Steckverbindergehäuse und Kontaktstifte/Steckbuchsen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektrischer und mechanischer Verbindungspunkt zwischen dem Multisensor-Sondenkopf und externen Systemen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

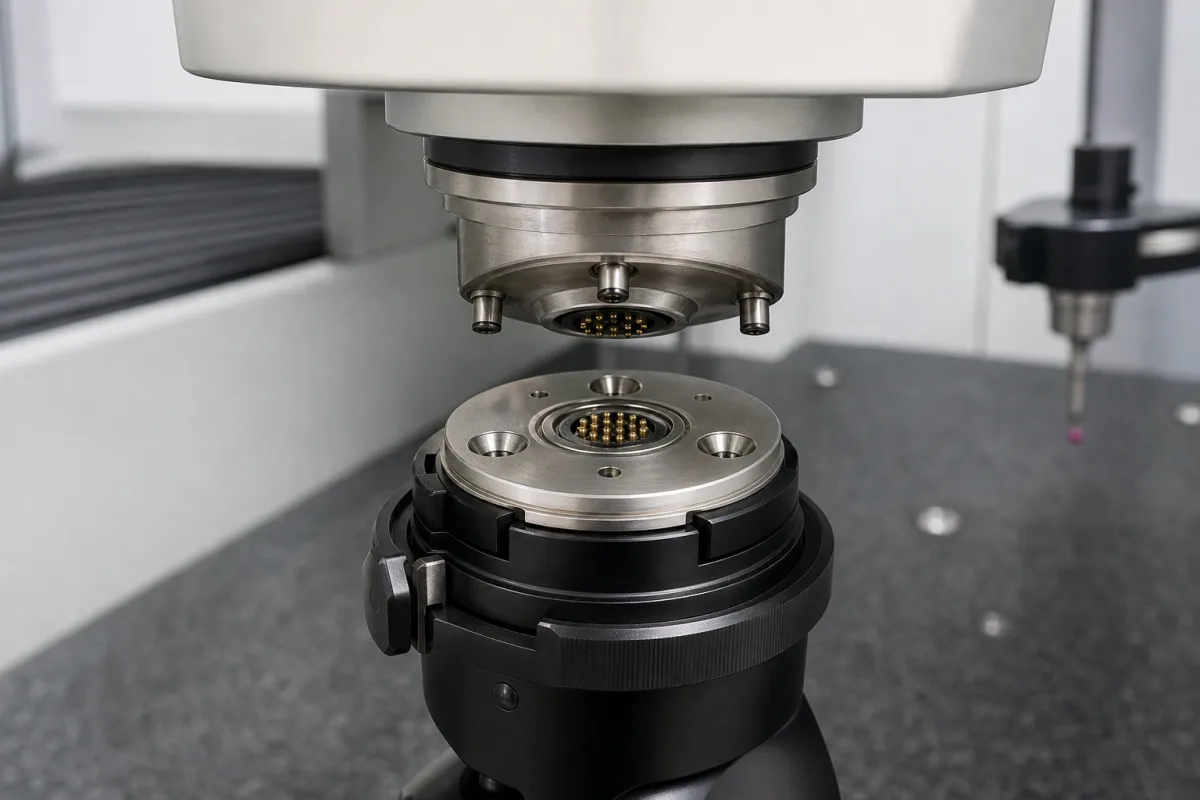

Sondenkopf-Schnittstelle in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Sondenkopf-Schnittstelle

Technische Definition

Die Sondenkopf-Schnittstelle dient als kritische Verbindungsdrehscheibe innerhalb eines Multisensor-Sondenkopfes und ermöglicht die Übertragung von Strom, Steuersignalen und Daten zwischen den internen Sensoren des Sondenkopfes (z. B. Temperatur, Druck, Durchfluss) und externen Überwachungs-, Steuer- oder Datenerfassungseinheiten. Sie gewährleistet Signalintegrität, bietet mechanische Befestigung und umfasst häufig Funktionen für Umgebungsabdichtung und elektrische Isolierung. Die Schnittstelle besteht typischerweise aus einem mehrpoligen Steckverbinder (elektrisch) und einem Montageflansch (mechanisch). Elektrisch leitet sie analoge oder digitale Signale von den eingebetteten Sensoren zu externen Kabeln. Mechanisch bietet sie einen sicheren, ausgerichteten und oft abgedichteten Befestigungspunkt für den Sondenkopf an seinem Gehäuse oder Prozessanschluss. In den Unterlagen sind Materialien wie Edelstahl für das Gehäuse, vergoldetes Messing für Kontakte und Silikonkautschuk für Dichtungen aufgeführt. Zu den wichtigsten Parametern, die für ein bestimmtes Modell zu überprüfen sind, gehören Anzahl der Pins (12–24), Nennstrom pro Pin (1–3 A), Nennspannung (24–60 V DC), Kontaktwiderstand (≤10 mΩ), Isolationswiderstand (≥100 MΩ bei 500 V DC), Betriebstemperatur (-40 bis 85 °C), IP-Schutzart (IP54–IP65 nach IEC 60529), Steckzyklen (500–1000), Steckverbindertyp (M12–M16 nach IEC 61076-2-101), Gehäusematerial (Edelstahl 304 nach ASTM A276) und Gewicht (50–150 g). Diese Werte sind Referenzbereiche; bestätigen Sie sie immer mit dem Hersteller für die beabsichtigte Anwendung. Die Schnittstelle ist für industrielle Umgebungen ausgelegt, aber ihre Leistung hängt von korrekter Installation und Wartung ab. Überprüfen Sie, ob Steckverbindertyp und Pinbelegung mit dem passenden Kabel übereinstimmen und ob die IP-Schutzart für die Umgebung geeignet ist. Regelmäßige Inspektion der Dichtungsintegrität und des Kontaktverschleißes wird empfohlen. Eine unzureichende Abdichtung oder elektrische Isolierung kann zu Signalverschlechterung oder Geräteschäden führen.

Funktionsprinzip

Die Schnittstelle bietet eine standardisierte elektrische und mechanische Verbindung. Elektrisch verwendet sie einen mehrpoligen Steckverbinder, um Strom und Signale zwischen den Sensoren des Sondenkopfes und externen Systemen zu leiten. Jeder Pin ist für einen bestimmten Strom und eine bestimmte Spannung ausgelegt, und der Kontaktwiderstand wird niedrig gehalten, um die Signalintegrität zu bewahren. Mechanisch gewährleistet ein Montageflansch eine sichere Befestigung und Ausrichtung, und Dichtungen bieten Umweltschutz. Das Design ermöglicht wiederholte Steckzyklen, und der Steckverbindertyp (z. B. M12) gewährleistet Kompatibilität mit Standardkabeln.

Hauptmaterialien

Edelstahl (Gehäuse), Vergoldetes Messing (Kontakte), Silikonkautschuk (Dichtungen)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Pin Anzahl	12–24 Pins	Determines signal and power capacity.
Nennstrom pro Pin	1–3 A	Higher current requires larger pin gauge.
Nennspannung	24–60 V DC	Exceeding may cause arcing or insulation failure.
Kontaktwiderstand	≤10 mΩ	Lower is better for signal integrity.
Isolationswiderstand	≥100 MΩ	At 500 V DC test voltage.
Betriebstemperatur	-40–85 °C	Outside range may affect sealing and materials.
Schutzart	IP54–IP65	Higher rating for dusty or wet environments.IEC 60529
Steckzyklen	500–1000 Zyklen	Affects long-term reliability.
Steckverbindertyp	M12–M16	Thread size determines mechanical fit.IEC 61076-2-101
Gehäusematerial	Stainless steel 304	Corrosion resistance for industrial environments.ASTM A276
Gewicht	50–150 g	Affects probe head dynamics.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Steckverbindergehäuse
Beherbergt die elektrischen Kontakte und gewährleistet strukturelle Integrität sowie Umgebungsabdichtung.
Material: Edelstahl oder technischer Kunststoff
Kontaktstifte/Steckbuchsen
Bereitstellung des elektrischen Leitungspfads für Signale und Stromversorgung.
Material: Vergoldetes Messing oder Phosphorbronze
Dichtungsdichtring/O-Ring
Erzeugt eine Dichtung zwischen der Schnittstelle und dem Gegenstück, um das Eindringen von Flüssigkeiten oder Verunreinigungen zu verhindern.
Material: Silikonkautschuk, Viton oder EPDM
Montageflansch
Die mechanische Hälfte der Schnittstelle – sie positioniert und sichert den Sondenkopf.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 10 bar
Durchflussrate:	0 bis 5 m/s
Betriebstemperatur:	-20°C bis 85°C
slurry concentration:	0 bis 30 % Feststoffanteil nach Gewicht

Montage- und Anwendungskompatibilität

Reines ProzesswasserNicht korrosive chemische LösungenÖlbasierte Fluide

Nicht geeignet: Hochkonzentrierte abrasive Suspensionen mit Partikeln >100 Mikrometer

Auslegungsdaten

Sondenkopf-Steckverbindertyp und Polzahl
Erforderliche Kabellänge und Biegeradius
Anforderung an Umgebungsabdichtung/IP-Schutzart

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-30 VDC, -20°C bis +85°C, 0-100 % relative Luftfeuchtigkeit (nicht kondensierend)

Belastungs- und Ausfallgrenzen

Spannung > 36 VDC verursacht dielektrischen Durchschlag, Temperatur > 125°C degradiert Polymere Dichtungen, Luftfeuchtigkeit > 95 % r.F. induziert galvanische Korrosion mit 0,5 mm/Jahr

Elektromigration bei Stromdichte > 10^6 A/cm², thermischer Ausdehnungsunterschied (CTE-Differenz > 15 ppm/°C) zwischen Edelstahl (17,3 ppm/°C) und FR4-Substrat (14 ppm/°C), Reibkorrosion an Kontaktschnittstellen unter Vibration > 5 g RMS

Fertigungskontext

Sondenkopf-Schnittstelle wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Elektrische Kontaktdegradation

Ursache: Oxidation oder Kontamination der Kontaktflächen aufgrund von Umgebungseinflüssen, unsachgemäßer Abdichtung oder inkompatibler Materialien, die zu erhöhtem Widerstand und Signalverlust führen

Mechanische Fehlausrichtung

Ursache: Vibrationsbedingtes Lösen von Befestigungselementen, thermische Ausdehnungsunterschiede oder unsachgemäße Installation, die zu schlechter Verbindungsintegrität und intermittierender Signalübertragung führen

Wartungsindikatoren

Intermittierende oder instabile Signalausgabe während des Betriebs
Sichtbare Korrosion, Verfärbung oder physikalische Beschädigung an den Kontaktflächen der Schnittstelle

Technische Hinweise

Implementieren Sie regelmäßige Kontaktwiderstandstests und Reinigungsprotokolle unter Verwendung geeigneter Kontaktreiniger und Schutzbeschichtungen, die mit der Betriebsumgebung kompatibel sind.
Verwenden Sie vibrationssichere Befestigungselemente und Drehmomentüberwachung während der Installation sowie regelmäßige Ausrichtungsüberprüfung mit Präzisionsmesswerkzeugen.

Konformität und Fertigungsnormen

Referenznormen

ISO 10360-2:2009 (Geometrische Produktspezifikationen - Annahme- und Wiederholprüfungen für Koordinatenmessgeräte)ANSI/ASME B89.1.12 (Dimensionsmessgeräte - Sondenköpfe)DIN 32877 (Messkennwerte von Tastkopftastern für Koordinatenmessgeräte)

Fertigungsgenauigkeit

Sondenkugelrundheit: +/-0,0005 mm
Montageflanschplanheit: 0,002 mm

Qualitätsprüfung

Kalibrierungstest mit Laserinterferometer
Wiederholgenauigkeitstest unter variierenden Temperaturbedingungen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV HBM → Gate-Oxid-Durchbruch in CMOS-Schnittstellen-ICs, sofortige Signalverzerrung > 50 mV Spitze-Spitze → TVS-Dioden mit Klemmspannung < 15 V, 100 Ω Reihenwiderstände auf allen Signalleitungen, Faraday-Käfig-Abschirmung mit 40 dB Dämpfung bei 1 GHz

Mechanische Fehlausrichtung > 0,1 mm während der Steckzyklen → Kontaktwiderstandserhöhung von 20 mΩ auf > 500 mΩ, intermittierender Datenpaketverlust > 10 % → Geführte Ausrichtungspins mit H7/g6 Passung, federbelastete Kontakte mit 2 N Normalkraft pro Pin, verschleißfeste Vergoldung (50 µin) über Nickel-Barriereschicht

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Sondenkopf-Schnittstelle

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Sondenkopf-Schnittstelle

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Zweck der Sondenkopf-Schnittstelle?

Sie stellt die elektrische und mechanische Verbindung zwischen dem Multisensor-Sondenkopf und externen Systemen her, ermöglicht die Übertragung von Strom, Signalen und Daten und gewährleistet gleichzeitig mechanische Befestigung und Umgebungsabdichtung.

Welche Parameter sollten vor der Auswahl einer Schnittstelle überprüft werden?

Zu den wichtigsten Parametern gehören Anzahl der Pins, Nennstrom und -spannung, Kontaktwiderstand, Isolationswiderstand, Betriebstemperatur, IP-Schutzart, Steckzyklen, Steckverbindertyp, Gehäusematerial und Gewicht. Bestätigen Sie diese immer mit dem Hersteller für Ihre spezifische Anwendung.

Wie gewährleistet die Schnittstelle Signalintegrität?

Sie verwendet niedrigen Kontaktwiderstand (≤10 mΩ) und angemessene Isolierung (≥100 MΩ), um Signalverluste zu minimieren und elektrische Störungen zu verhindern. Das Steckverbinderdesign hält außerdem einen konstanten Kontaktdruck aufrecht.

Welche Wartung ist für die Schnittstelle erforderlich?

Überprüfen Sie regelmäßig Dichtungen auf Beschädigungen, Kontakte auf Verschleiß oder Korrosion und stellen Sie sicher, dass der Steckverbinder korrekt eingesteckt ist. Ersetzen Sie abgenutzte Dichtungen oder Kontakte bei Bedarf, um IP-Schutzart und elektrische Leistung zu erhalten.
