Projektionslinsen-Baugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Projektionslinsen-Baugruppe im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Brennweite bis Blendenzahl eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Projektionslinsen-Baugruppe wird durch die Baugruppe aus Linsenelemente und Linsenrohr/Gehäuse beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Optische Baugruppe, die strukturierte Lichtmuster von einer Projektionsquelle fokussiert und auf eine Zielfläche projiziert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

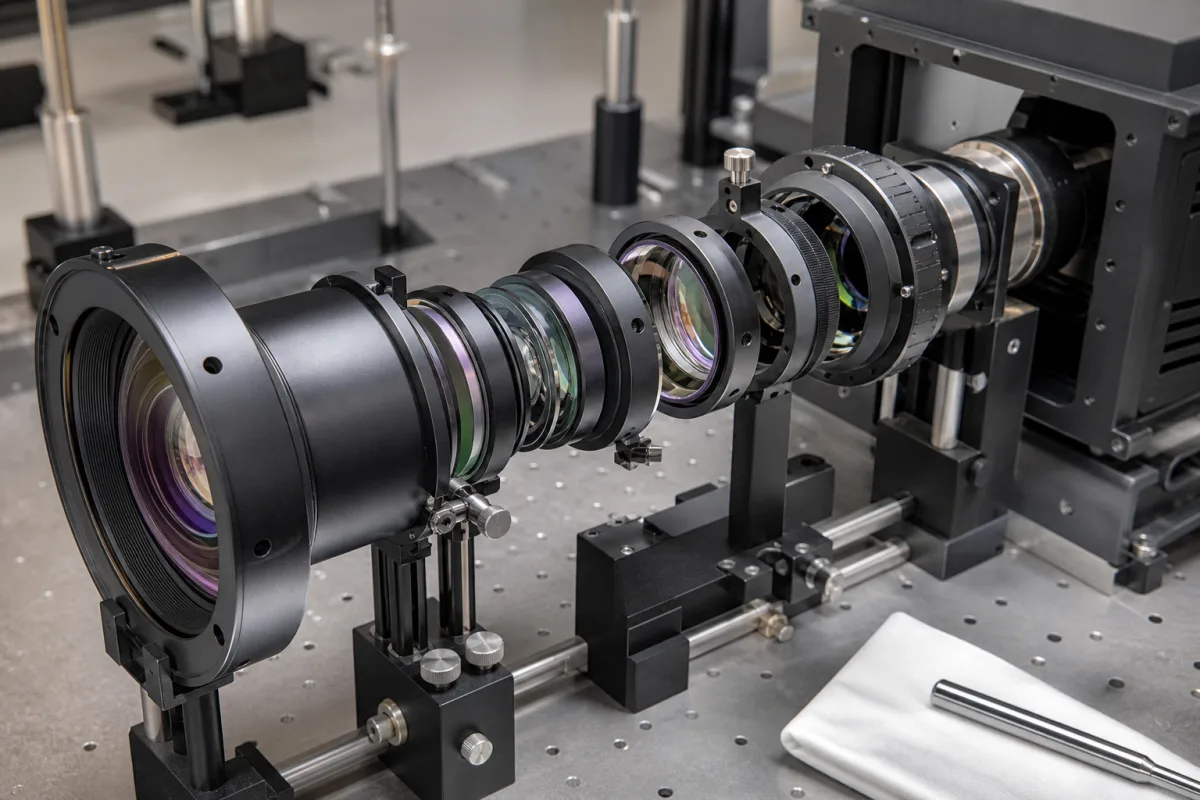

Projektionslinsen-Baugruppe in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Projektionslinsen-Baugruppe

Technische Definition

Die Projektionslinsen-Baugruppe ist eine kritische optische Komponente in einem Structured-Light-Projektor. Sie empfängt das von der Lichtquelle und dem Modulator (z. B. DLP, LCoS) erzeugte strukturierte Lichtmuster und fokussiert es präzise auf das Zielobjekt oder die Zielfläche. Diese Baugruppe bestimmt das Sichtfeld, die Auflösung, die Verzeichnungseigenschaften und den Arbeitsabstand der Projektion und wirkt sich direkt auf die Genauigkeit des 3D-Scan- oder Messsystems aus. Die Baugruppe besteht aus mehreren Linsenelementen, die angeordnet sind, um optische Aberrationen wie sphärische, chromatische und Verzeichnung zu korrigieren. Sie sammelt das divergierende strukturierte Lichtbündel von der Bildquelle des Projektors, kollimiert oder konvergiert es und bildet ein scharfes, definiertes Bild des Musters in der vorgesehenen Projektionsebene oder im Projektionsvolumen. Ihr Design gewährleistet minimale Musterverzerrung für eine genaue räumliche Kodierung. Typische Spezifikationen umfassen Brennweite 8–50 mm, Blende (F-Zahl) 1,8–2,8, diagonales Sichtfeld 60–120°, MTF bei 30 lp/mm ≥0,5 (gemäß ISO 12233), Verzeichnung ≤1,0%, hintere Brennweite 10–30 mm, Betriebstemperatur -10 bis 50 °C, Lagertemperatur -20 bis 70 °C, relative Luftfeuchtigkeit (Betrieb) 20–80% RH, Schutzart IP40–IP54, Linsenmaterial Glas und Gewicht 50–200 g. Häufig verwendete Materialien sind optisches Glas (z. B. BK7, Quarzglas), Aluminium für Gehäuse oder Tubus und Kunststoff für bestimmte Linsenelemente oder Halterungen. Diese Werte sind Verzeichnis-Referenzbereiche und müssen für das tatsächliche Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden.

Funktionsprinzip

Die Baugruppe besteht aus mehreren Linsenelementen, die angeordnet sind, um optische Aberrationen wie sphärische, chromatische und Verzeichnung zu korrigieren. Sie sammelt das divergierende strukturierte Lichtbündel von der Bildquelle des Projektors, kollimiert oder konvergiert es und bildet ein scharfes, definiertes Bild des Musters in der vorgesehenen Projektionsebene oder im Projektionsvolumen. Ihr Design gewährleistet minimale Musterverzerrung für eine genaue räumliche Kodierung.

Hauptmaterialien

Optisches Glas (z.B. BK7, Quarzglas), Aluminium (für Gehäuse/Linsenfassung), Kunststoff (für spezifische Linsenelemente oder Halterungen)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Brennweite	8–50 mm	Determines projection distance and image size.
Blendenzahl	1.8–2.8	Affects light throughput and depth of field.
Bildfeld (diagonal)	60–120 °	Defines coverage area at a given distance.
MTF bei 30 lp/mm	≥0.5	Ensures resolution for structured light patterns.ISO 12233
Verzeichnung	≤1.0 %	Low distortion critical for pattern accuracy.
Bildweite	10–30 mm	Space for optical components and sensor.
Betriebstemperatur	-10–50 °C	Thermal drift affects focus and alignment.IEC 60068-2-1/2
Lagertemperatur	-20–70 °C	Survival range for shipping and storage.IEC 60068-2-1/2
Relative Luftfeuchtigkeit (Betrieb)	20–80 % RH	Condensation can cause lens fogging.IEC 60068-2-78
Schutzart	IP40–IP54	Dust and splash resistance for industrial use.IEC 60529
Linsenmaterial	Glass	Glass for thermal stability and scratch resistance.
Gewicht	50–200 g	Affects mounting and mechanical design.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Linsenelemente
Brechen Licht zur Bildfokussierung und Korrektur optischer Aberrationen (sphärisch, chromatisch, Verzeichnung).
Material: Optisches Glas/Kunststoff
Linsenrohr/Gehäuse
Hält und richtet alle Linsenelemente präzise entlang der optischen Achse aus; gewährleistet mechanische Stabilität und bietet eine Montageschnittstelle.
Material: Aluminium/Kunststoff (technischer Kunststoff)
Blendenöffnung
Steuert die Lichtmenge, die durch das Objektiv fällt, und beeinflusst die Schärfentiefe.
Material: Stahl/Aluminium
Montageflansch
Bietet die standardisierte mechanische Schnittstelle (z.B. C-Mount, F-Mount) zur Befestigung der Baugruppe am Projektorgehäuse.
Material: Edelstahl/Aluminium

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch bis 1,5 bar
Durchflussrate:	Nicht zutreffend für optische Baugruppe
Betriebstemperatur:	-10°C bis +50°C (Betrieb), -20°C bis +70°C (Lagerung)

Montage- und Anwendungskompatibilität

Saubere LuftumgebungenKontrollierte LaboratmosphärenTrockene industrielle Gehäuse

Nicht geeignet: Umgebungen mit hoher Partikel-/Staubbelastung

Auslegungsdaten

Projektorquellen-Wellenlänge (nm)
Erforderliche Projektionsentfernung (mm)
Gewünschte Mustergröße/Sichtfeld (mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,5 m Brennweite, 400-700 nm Wellenlänge, 20-40° Projektionswinkel

Belastungs- und Ausfallgrenzen

Linsenoberflächentemperatur über 120°C, Fokusverschiebung >50 µm von der kalibrierten Position, optischer Transmissionsverlust >15% bei 550 nm

Thermischer Ausdehnungskoeffizienten-Unterschied zwischen Borosilikatglas (3,25×10⁻⁶/K) und Aluminiumhalterung (23,1×10⁻⁶/K), der zu mechanischer Spannung >150 MPa an den Grenzflächen führt

Fertigungskontext

Projektionslinsen-Baugruppe wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Optische Oberflächenkontamination/Verschlechterung

Ursache: Akkumulation von Staub, Ölnebel oder chemischen Rückständen aus der Umgebung oder benachbarten Komponenten, was zu reduzierter Lichtdurchlässigkeit, Streuung oder Fokuspunktverzerrung führt.

Mechanische Fehlausrichtung oder Lockerung

Ursache: Vibrationen von Motoren oder Förderbändern, thermische Zyklen, die zu differentieller Ausdehnung führen, oder unsachgemäße Handhabung während der Wartung, was zu einem Verlust der präzisen optischen Ausrichtung und einer verschlechterten Bildqualität oder Fokussierung führt.

Wartungsindikatoren

Sichtbarer Schleier, Streifen oder Partikelablagerungen auf den Linsenoberflächen bei Inspektion mit hellem Licht im schrägen Einfall.
Hörbares Klappern oder Klicken von der Baugruppe während des Maschinenbetriebs, das auf lockere Befestigungshardware oder interne Komponenten hinweist.

Technische Hinweise

Einen kontrollierten, sauberen Bereich (z.B. mit Überdruck, HEPA-Filtration) um die Baugruppe implementieren und nur zugelassene, fusselfreie Tücher und optische Reinigungsmittel für manuelle Reinigungen verwenden.
Ein Vibrationsüberwachungsprogramm für tragende Strukturen einrichten und regelmäßige optische Ausrichtungsprüfungen mit Laser- oder Autokollimatorwerkzeugen nach einem Drehmomentverfahren für alle Befestigungselemente planen.

Konformität und Fertigungsnormen

Referenznormen

ISO 10110-7:2017 - Optische Komponenten und Systeme - Toleranzen für OberflächenfehlerANSI/OPEI B175.1-2017 - Sicherheitsanforderungen für optische InstrumenteDIN 3140-7:2018 - Optische Komponenten - Toleranzen für Linsenbaugruppen

Fertigungsgenauigkeit

Zentriertoleranz: +/-0,01 mm
Oberflächenrauheit: Ra ≤ 0,05 µm

Qualitätsprüfung

Interferometrischer Oberflächenebenheitstest
MTF (Modulation Transfer Function) Leistungsverifikation

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Akkumulierte Partikelkontaminationsdichte >100 Partikel/cm² (≥5 µm Durchmesser) → Beugungsmusterverzerrung mit >10% Intensitätsschwankung über das projizierte Feld → Integriertes HEPA-Filtrationssystem, das ISO-Klasse-5-Reinraumbedingungen an der Linsenoberfläche aufrechterhält

Zyklische thermische Belastung mit ΔT >80°C bei 0,5 Hz Frequenz → Linsenfassungs-Ermüdungsbruch an Spannungskonzentrationspunkten nach 10⁶ Zyklen → Bimetallischer Kompensationsring mit Invar (1,2×10⁻⁶/K CTE) Zwischenschicht zwischen Glas und Aluminium

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Projektionslinsen-Baugruppe

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Projektionslinsen-Baugruppe

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion einer Projektionslinsen-Baugruppe?

Sie fokussiert und projiziert strukturierte Lichtmuster von einer Projektionsquelle auf eine Zielfläche und bestimmt Sichtfeld, Auflösung, Verzeichnung und Arbeitsabstand, die für genaues 3D-Scannen oder Messen entscheidend sind.

Was sind typische Spezifikationen dieser Baugruppe?

Typische Bereiche umfassen Brennweite 8–50 mm, Blende F/1,8–2,8, diagonales Sichtfeld 60–120°, MTF ≥0,5 bei 30 lp/mm (ISO 12233), Verzeichnung ≤1,0%, hintere Brennweite 10–30 mm, Betriebstemperatur -10 bis 50 °C, Lagerung -20 bis 70 °C, Luftfeuchtigkeit 20–80% RH, IP40–IP54, Linsenmaterial Glas und Gewicht 50–200 g. Bestätigen Sie mit dem Hersteller.

Wie beeinflusst die Baugruppe die Genauigkeit des 3D-Scans?

Die optische Qualität der Linsenbaugruppe beeinflusst direkt die Schärfe und Verzeichnung des Musters. Geringe Verzeichnung und hohe MTF stellen sicher, dass das projizierte Muster genau kodiert wird, was für präzise räumliche Zuordnung in 3D-Scansystemen wesentlich ist.

Welche Materialien werden typischerweise verwendet?

Optisches Glas (z. B. BK7, Quarzglas) für Linsenelemente, Aluminium für Gehäuse oder Tubus und Kunststoff für bestimmte Linsenelemente oder Halterungen. Diese Materialien bieten thermische Stabilität, Kratzfestigkeit und geringes Gewicht.
