Technische Definition

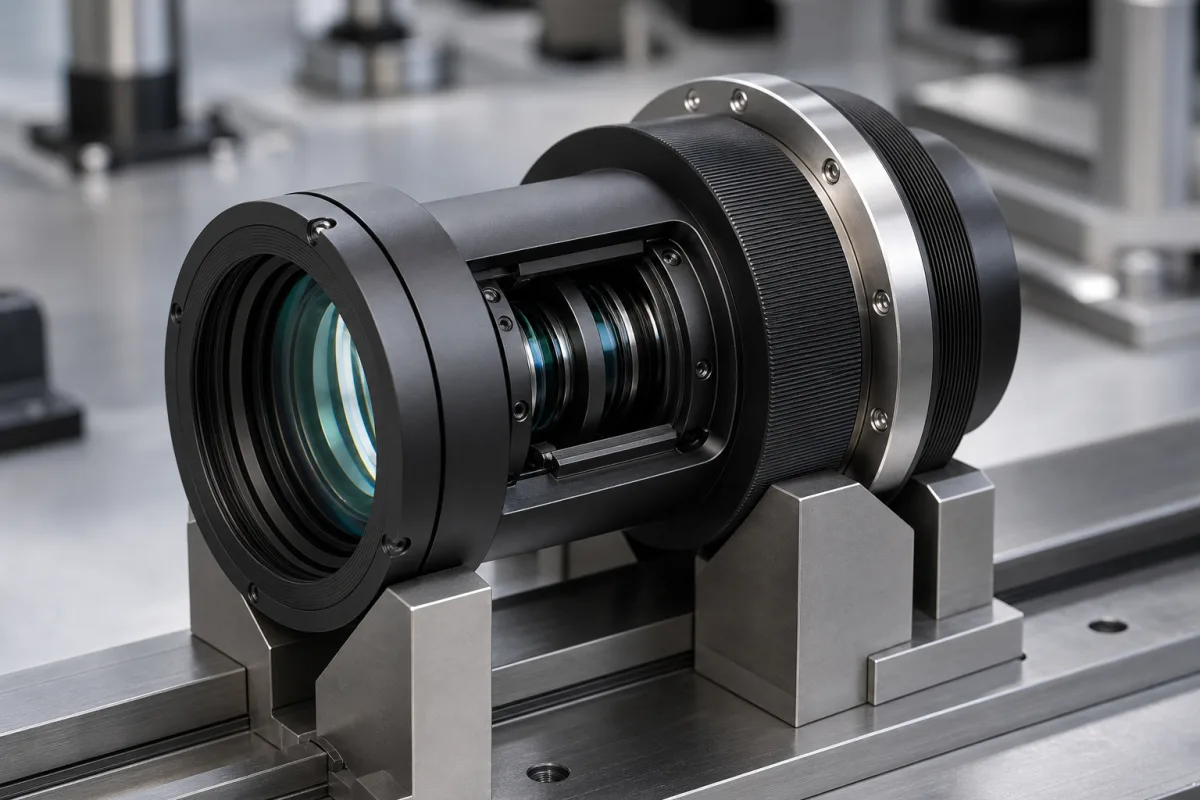

Ein Objektivtubus oder Gehäuse ist eine präzisionsmechanische Komponente, die eine oder mehrere optische Linsen sicher aufnimmt, positioniert und entlang einer gemeinsamen optischen Achse ausrichtet. Es schützt die empfindlichen Linsenelemente vor physischen Schäden, Staub und Feuchtigkeit und hält gleichzeitig kritische Maßtoleranzen für eine optimale optische Leistung ein. Der Tubus umfasst oft Montagegewinde, Flansche oder andere Merkmale für die Integration in größere Baugruppen wie Kameras, Mikroskope, Teleskope oder Projektoren. Diese Komponente ist bei der Herstellung optischer Geräte unerlässlich, da sie sicherstellt, dass Linsen präzise ausgerichtet sind, um die gewünschte Bildqualität zu erreichen. Der Objektivtubus wird typischerweise aus Materialien wie Aluminiumlegierung, Edelstahl, technischen Kunststoffen oder Messing hergestellt, die jeweils unterschiedliche Eigenschaften in Bezug auf Gewicht, thermische Stabilität und Bearbeitbarkeit bieten. Zu den wichtigsten Parametern gehören Außendurchmesser, Innendurchmesser, Länge, Wandstärke, Gewindesteigung, Ebenheit, Konzentrizität, Oberflächenrauheit, Betriebstemperatur, Materialhärte und Gewicht. Diese Parameter müssen sorgfältig basierend auf den Anforderungen des spezifischen optischen Systems ausgewählt werden. Zum Beispiel bestimmt der Außendurchmesser die Kompatibilität mit dem Gehäuse, während der Innendurchmesser dem Linsendurchmesser entsprechen muss, um eine korrekte Sitzfläche zu gewährleisten. Die Länge beeinflusst die Brennweite und die Gesamtsystemgröße, und die Wandstärke bietet strukturelle Integrität und thermische Stabilität. Die Gewindesteigung ist für Fokussiermechanismen relevant, und Ebenheit und Konzentrizität sind entscheidend für die korrekte Linsenpositionierung und Ausrichtung der optischen Achse. Die Oberflächenrauheit beeinflusst Lichtstreuung und Reibung, während der Betriebstemperaturbereich die Umgebungsgrenzen angibt. Die Materialhärte gewährleistet Haltbarkeit und Bearbeitbarkeit, und das Gewicht ist wichtig für tragbare oder gewichtsempfindliche Systeme. Es ist wichtig zu beachten, dass die aufgeführten Werte typische Bereiche sind und für das spezifische Modell und die Anwendung verifiziert werden müssen. Normen wie ISO 68-1 für Gewinde, ISO 1101 für geometrische Toleranzen, ISO 4287 für Oberflächentextur und ASTM E18 für Härte werden als Referenz für Beschaffung und Verifizierung genannt, implizieren jedoch keine Zertifizierung oder Konformität eines bestimmten Produkts. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Der Objektivtubus funktioniert, indem er eine starre, maßstabile Umhüllung bereitstellt. Interne Merkmale wie Sitze, Abstandshalter und Gewinde positionieren jedes Linsenelement präzise an der korrekten axialen Position (Scheitelabstand) und gewährleisten Konzentrizität. Diese mechanische Ausrichtung ist entscheidend für die Aufrechterhaltung des konstruierten optischen Pfads, die Minimierung von Aberrationen und die Sicherstellung, dass das System Licht korrekt auf die Bildebene oder den Sensor fokussiert. Das Design des Tubus muss thermische Ausdehnung, Vibration und andere Umgebungsfaktoren berücksichtigen, um die Leistung über die Zeit zu erhalten. Korrekte Montage und Drehmomentkontrolle sind notwendig, um Spannungen auf die Linsen zu vermeiden. Regelmäßige Inspektion auf Verschleiß, Korrosion oder Beschädigung wird empfohlen, um eine dauerhafte Ausrichtung und Schutz zu gewährleisten.
