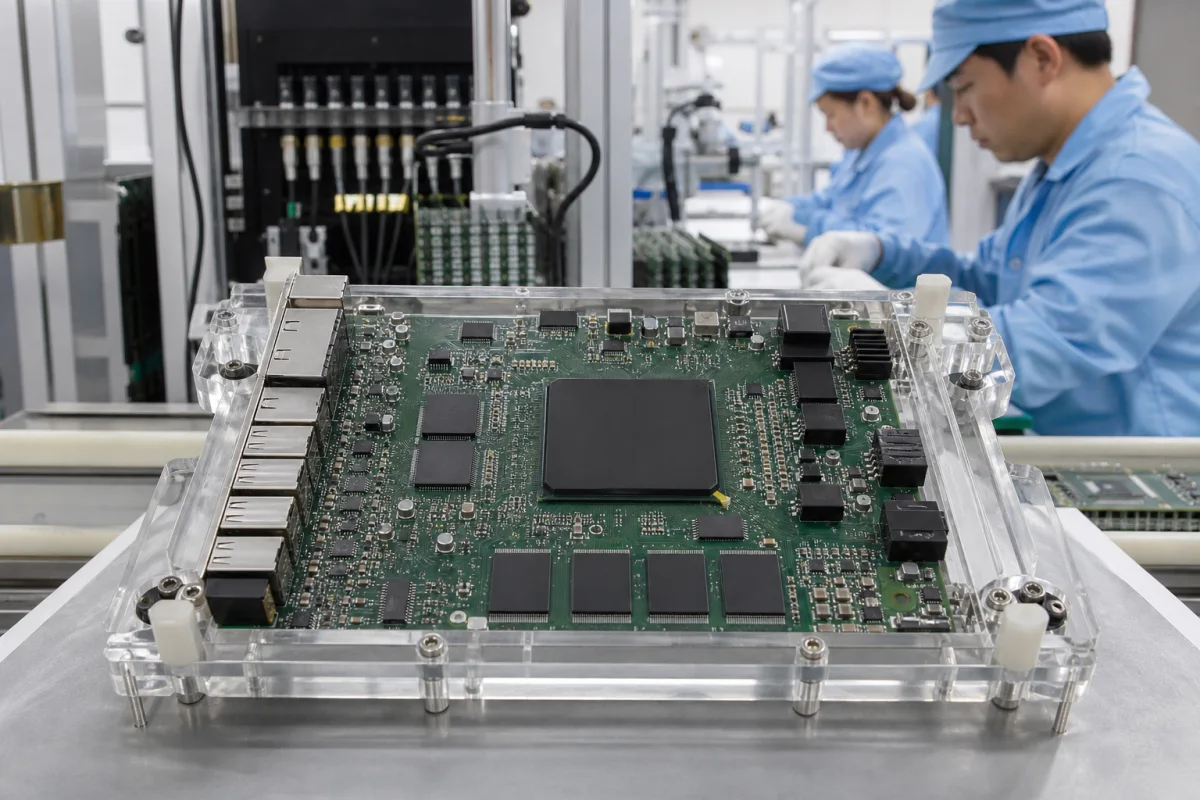

Technische Definition
Der Protocol Engine ist ein Kernfunktionsblock in Kommunikationsschnittstellen-ICs (Integrierte Schaltungen), der für die Echtzeit-Kodierung, Dekodierung, Sequenzierung, Fehlerprüfung und Zustandsverwaltung verantwortlich ist, die von bestimmten Datenkommunikationsprotokollen (z. B. SPI, I2C, UART, CAN, USB, Ethernet-MAC) benötigt werden. Er übernimmt die zeitkritischen Aufgaben wie Timing, Framing und Handshake-Verfahren und entlastet so den Hauptprozessor des Systems, um eine zuverlässige und effiziente Datenübertragung und -empfang zu gewährleisten. Diese Komponente ist für den Einsatz in industrieller Automatisierung, Netzwerkausrüstung und eingebetteten Systemen konzipiert, wo deterministische Kommunikation entscheidend ist. Der Engine unterstützt eine Reihe von Protokollen, darunter EtherCAT, PROFINET und EtherNet/IP, mit Datenraten von 10/100/1000 Mbit/s gemäß IEEE 802.3. Er arbeitet mit einer Nennspannung von 3,3 V DC (±5%) und verbraucht je nach aktiven Ports und Datenrate zwischen 0,5 und 1,5 W. Das Gerät ist für industrielle Temperaturbereiche von -40°C bis 85°C (Betrieb) und -55°C bis 125°C (Lagerung) ausgelegt, mit einer Luftfeuchtigkeitstoleranz von 5–95% relative Luftfeuchtigkeit (nicht kondensierend). Es bietet eine ESD-Toleranz von ±4 kV (HBM) gemäß IEC 61000-4-2. Das Gehäuse ist ein QFN-48 mit einer Grundfläche von 7×7 mm (JEDEC MS-026), und das Gewicht liegt zwischen 0,5 und 1,0 g. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) beträgt 100.000 Stunden bei 40°C Umgebungstemperatur gemäß Telcordia SR-332. Das Substrat besteht aus Silizium. Alle Spezifikationen sind Referenzwerte; überprüfen Sie modellspezifische Details mit dem Hersteller.
Funktionsprinzip
Der Engine arbeitet nach einer definierten Protokoll-Zustandsmaschine. Er besteht typischerweise aus dedizierter Logik (fest verdrahtet oder programmierbar), die: 1) Rohdaten/Anweisungen von einer Systemschnittstelle oder einem Puffer empfängt. 2) Die Daten gemäß der Rahmenstruktur des Protokolls einkapselt (Hinzufügen von Headern, Trailern, Prüfsummen). 3) Die Signalisierung der physikalischen Schicht verwaltet (z. B. Takterzeugung, Bit-Banging) für die serielle Übertragung. 4) Beim Empfang synchronisiert er sich mit dem eingehenden Signal, entfernt das Protokoll-Framing, führt eine Fehlererkennung durch (z. B. CRC-Prüfung) und extrahiert die Nutzdaten für das Host-System. Sein Betrieb wird oft über Konfigurationsregister gesteuert und durch Interrupts oder DMA-Anfragen ausgelöst.
