Technische Definition

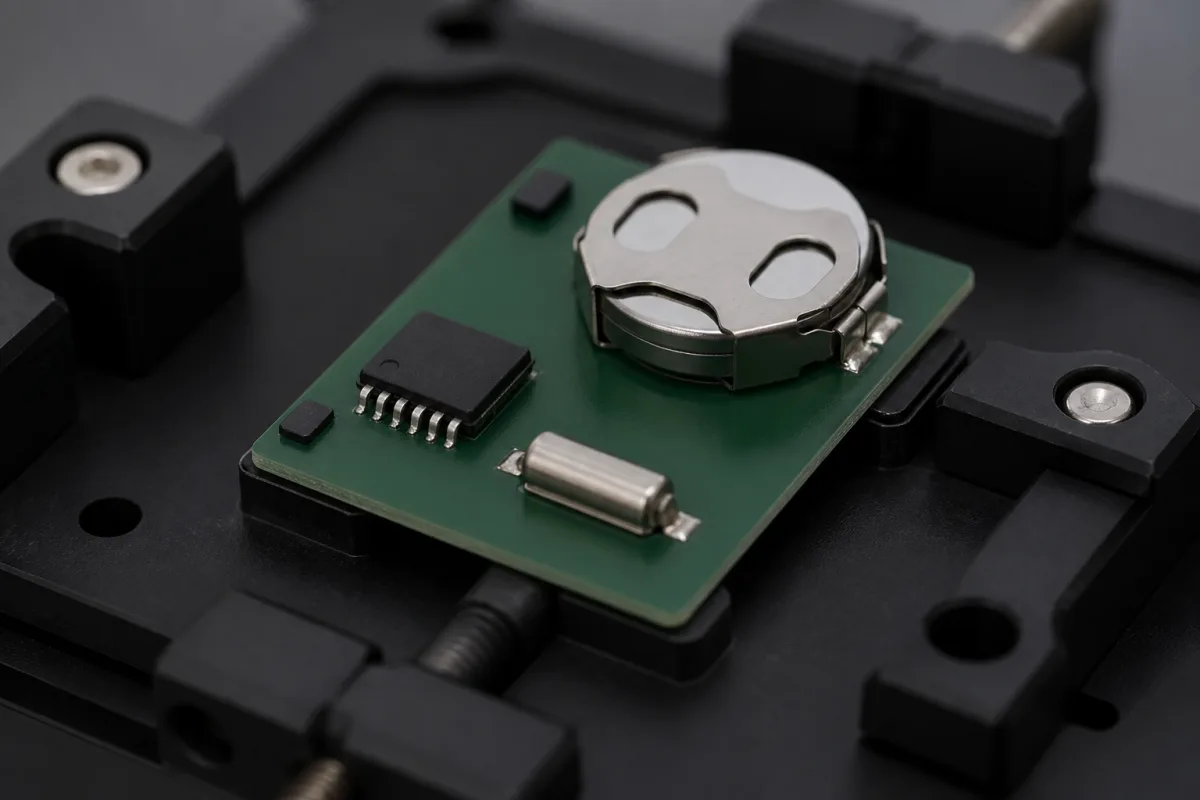

Eine Echtzeituhr (RTC) ist ein spezialisierter integrierter Schaltkreis, der in Datenloggermodulen und anderen industriellen elektronischen Systemen verwendet wird, um auch bei ausgeschalteter Hauptstromversorgung eine genaue Zeitmessung aufrechtzuerhalten. Sie ermöglicht die zeitgestempelte Datenaufzeichnung für Prozessüberwachung, Compliance-Dokumentation und Ereignissequenzierung. Die RTC arbeitet mit einem Quarzoszillator, der präzise Zeitsignale erzeugt, und verwendet eine Backup-Batterie oder einen Kondensator, um die Zeitmessung bei Stromunterbrechungen aufrechtzuerhalten. Die Uhrschaltung zählt die Schwingungen, um Sekunden, Minuten, Stunden und Datum zu verfolgen und liefert synchronisierte Zeitdaten an das Aufzeichnungssystem.
Dieser Verzeichniseintrag umfasst RTC-Komponenten zur Integration in elektronische Baugruppen. Die aufgeführten Parameter sind typische Referenzbereiche und müssen für das jeweilige Modell und die Anwendung verifiziert werden. Zum Beispiel beträgt die Zeitmessgenauigkeit typischerweise ±2 ppm bei 25 °C für temperaturkompensierte Module, aber die tatsächliche Leistung hängt vom Kristall und der Schaltungsauslegung ab. Die Versorgungsspannung reicht von 1,8 V bis 5,5 V, um 3,3-V- und 5-V-Systeme zu unterstützen. Der Zeitmessstrom beträgt typischerweise 0,3–1,0 µA bei 3,3 V, und der Batterie-Backup-Strom beträgt 0,3–0,8 µA bei 3,0 V. Die Mindestspannung für die Zeitmessung mit Batterie-Backup beträgt 1,3–5,5 V. Die Oszillatorfrequenz beträgt 32,768 kHz, eine Standard-Uhrenquarzfrequenz. Schnittstellen umfassen I2C und SPI, ausgewählt basierend auf der Verfügbarkeit von Mikrocontroller-Peripherie. Der Betriebstemperaturbereich beträgt –40 bis 85 °C (Industriequalität), erweiterte Bereiche auf Anfrage. Gehäusetypen umfassen SOIC-8, MSOP-8 und DFN-8. Die ESD-Festigkeit beträgt 2000 V (Human Body Model) gemäß IEC 61340-3-1, was Robustheit bei der Handhabung gewährleistet. Der Luftfeuchtigkeitsbereich beträgt 5–95 % relative Luftfeuchtigkeit, nicht kondensierend.
Bei der Auswahl einer RTC müssen Sie die Versorgungsspannung, die Schnittstellenkompatibilität und die Anforderungen an die Backup-Batterie überprüfen. Bestätigen Sie die Zeitmessgenauigkeit und den Temperaturbereich für Ihre Umgebung. Prüfen Sie die ESD-Festigkeit und die Gehäuseabmessungen für die Montage. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten für modellspezifische Werte und Normenkonformität.
Funktionsprinzip
Die RTC verwendet einen Quarzoszillator, um ein stabiles 32,768-kHz-Signal zu erzeugen. Die piezoelektrischen Eigenschaften des Kristalls erzeugen präzise elektrische Schwingungen, wenn Spannung angelegt wird. Die Uhrschaltung teilt diese Frequenz, um Sekunden, Minuten, Stunden und Datum zu zählen. Eine Backup-Batterie oder ein Kondensator versorgt den Oszillator und die Zählschaltung während eines Hauptstromausfalls mit Strom, sodass die Zeitmessung kontinuierlich fortgesetzt wird. Die RTC kommuniziert Zeitdaten über I2C- oder SPI-Schnittstellen mit dem Host-System und ermöglicht so eine synchronisierte Zeitstempelung.
