Technische Definition

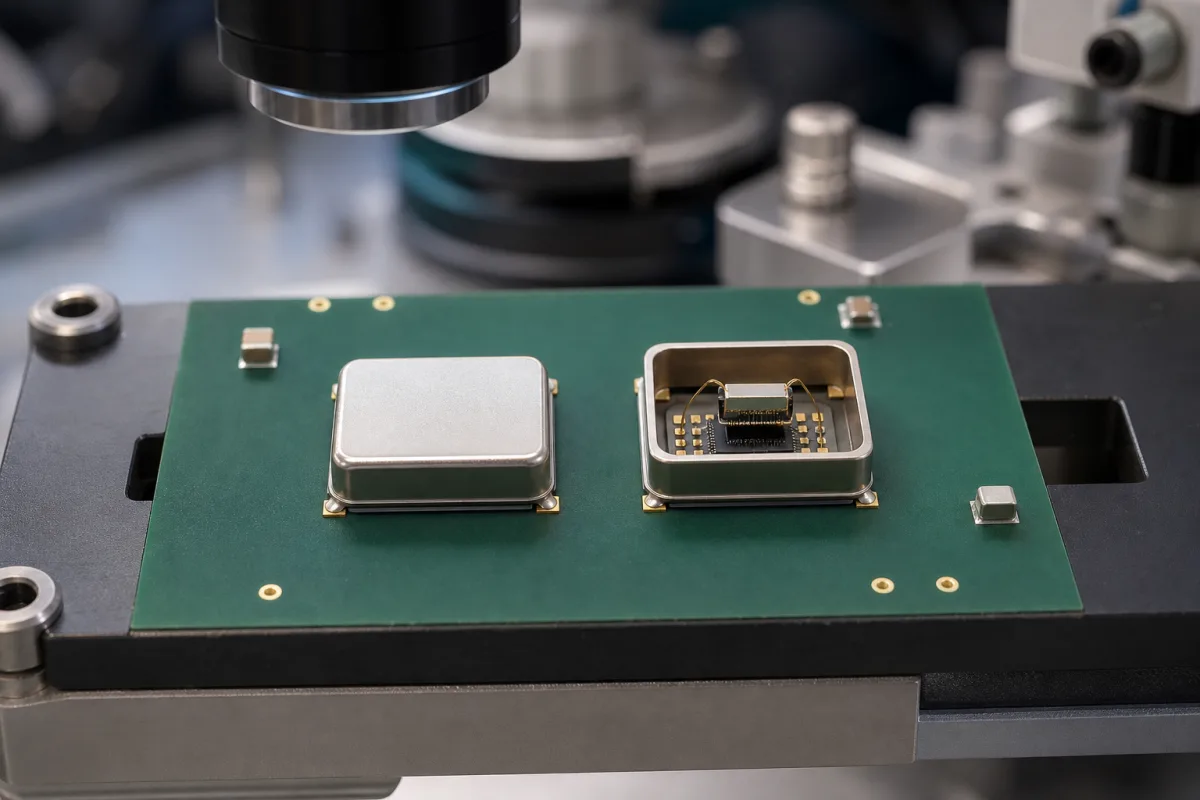

Der Quarzoszillator ist ein präzises elektronisches Bauteil, das ein stabiles Taktsignal erzeugt, indem es die mechanische Resonanz eines Quarzkristalls nutzt. In einer Echtzeituhr-Schaltung (RTC) dient er als primäres Zeitgeberelement und liefert ein stabiles hochfrequentes Referenzsignal, das der RTC-IC herunterteilt, um Sekunden, Minuten, Stunden und Tage mit hoher Genauigkeit zu verfolgen. Seine Stabilität ist entscheidend für die Aufrechterhaltung der korrekten Zeit über längere Zeiträume, wenn die Hauptstromversorgung ausgeschaltet ist.
Dieser Oszillator wird in einer Vielzahl elektronischer Geräte eingesetzt, darunter Computer, Kommunikationsgeräte und Unterhaltungselektronik, wo präzise Zeitmessung unerlässlich ist. Das Bauteil ist in verschiedenen Konfigurationen erhältlich, mit Frequenzbereichen von 1 bis 200 MHz, Frequenzstabilität von ±20 bis ±100 ppm und Betriebstemperaturbereichen von -40 bis 85°C. Die Versorgungsspannung liegt typischerweise zwischen 1,8 und 3,3 V DC, mit einer Stromaufnahme von 1 bis 20 mA. Die Ausgangslogik ist typischerweise CMOS, aber andere Optionen wie LVCMOS, LVPECL, LVDS und HCSL sind auf Anfrage erhältlich. Anstiegs-/Abfallzeiten liegen typischerweise bei 2 bis 10 ns, und der Phasenjitter beträgt 0,5 bis 3 ps RMS. Die Alterung wird mit ±1 bis ±5 ppm pro Jahr angegeben. Übliche Gehäusegrößen reichen von 2,0×1,6 mm bis 7,0×5,0 mm, mit einer Lagertemperatur von -55 bis 125°C. Die Lastkapazität für parallelresonante Oszillatoren beträgt typischerweise 10 bis 30 pF.
Bei der Auswahl eines Quarzoszillators ist es wichtig, modellspezifische Parameter mit dem Hersteller oder Lieferanten zu verifizieren, da die tatsächlichen Werte je nach spezifischem Teil und Anwendung variieren können. Das Verzeichnis dient nur als Referenzbereich und garantiert keine Einhaltung von Normen. Konsultieren Sie immer das Datenblatt und bestätigen Sie, dass der Oszillator Ihre Anforderungen an Frequenz, Stabilität, Temperaturbereich und andere Spezifikationen erfüllt.
Funktionsprinzip
Der Oszillator legt ein elektrisches Feld an einen präzise geschnittenen Quarzkristall an, wodurch dieser aufgrund des piezoelektrischen Effekts mit seiner inhärenten Resonanzfrequenz schwingt. Diese mechanische Schwingung wird wieder in ein elektrisches Signal umgewandelt, wodurch ein kontinuierlicher und hochstabiler Oszillatorausgang entsteht. Eine integrierte Schaltung hält diese Schwingungen aufrecht und formt die Ausgangswellenform. Die Oszillationsfrequenz wird durch die physikalischen Abmessungen und den Schnitt des Kristalls bestimmt und bleibt über Temperatur und Zeit hinweg hochstabil, was ihn ideal für Zeitmessanwendungen macht.
