Technische Definition

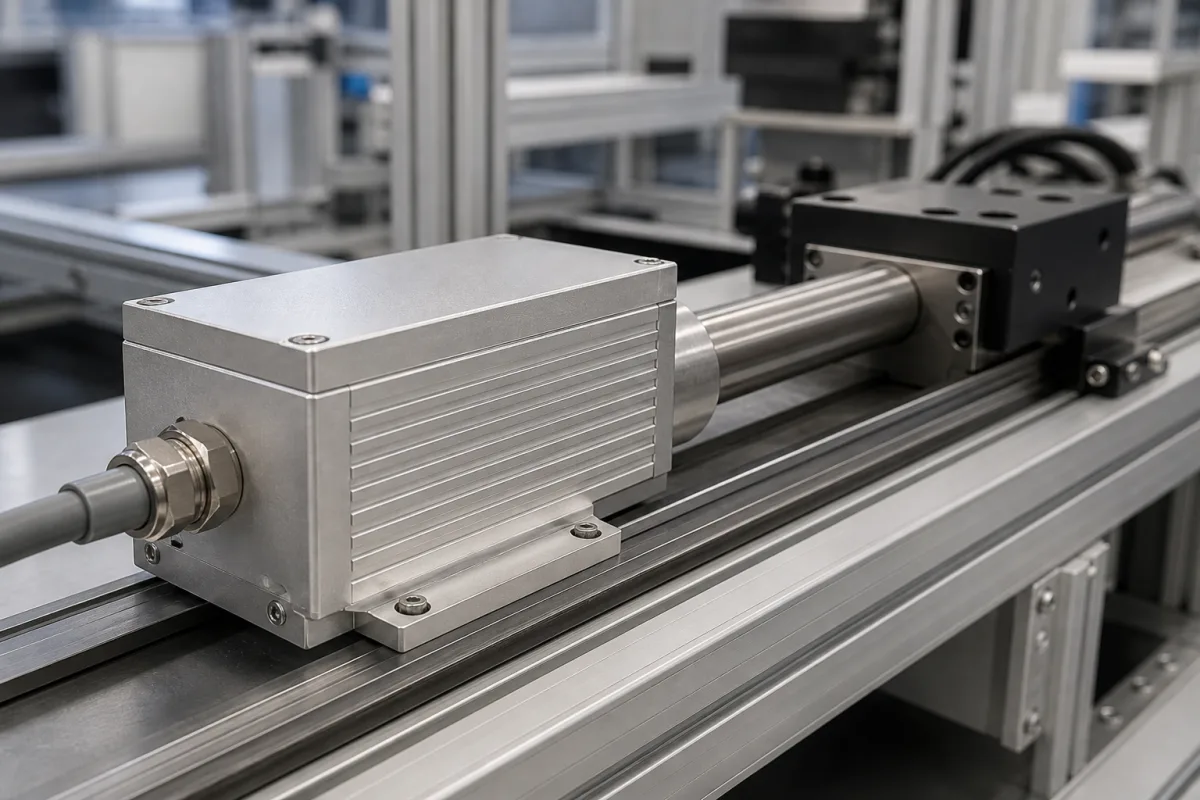

Das Sensor-Kopf/Elektronikmodul ist eine kritische Unterbaugruppe eines Positionsgebers, die das physikalische Sensorelement mit elektronischen Schaltungen zur Signalaufbereitung, -verarbeitung und Ausgangserzeugung kombiniert. Es erfasst Positionsänderungen und wandelt sie in standardisierte elektrische Signale um. Dieses Modul integriert das Sensorelement (z. B. Spule, Fotodiodenarray) mit einer Leiterplatte und Halbleiterkomponenten, alles in einem Gehäuse aus Kunststoff oder Metall. Die Elektronik verstärkt, filtert und wandelt Rohsignale in standardisierte Ausgänge wie analoge Spannung/Strom (z. B. 4–20 mA) oder digitale Protokolle (z. B. SSI, PWM) um. Das Modul ist für industrielle Umgebungen ausgelegt, mit einer Versorgungsspannung von 9–36 V DC (verpolungssicher), einem Messbereich von 0–1000 mm (kundenspezifische Bereiche verfügbar), Linearitätsfehler von ±0,05 % FS (Methode der besten Geraden) und Wiederholbarkeit von ±0,01 % FS bei konstanter Temperatur. Die Betriebstemperatur für das Elektronikmodul beträgt -40 bis 85 °C, die Lagertemperatur -40 bis 100 °C (nicht kondensierend). Die Schutzart ist IP67 (passender Steckverbinder erforderlich) gemäß IEC 60529, und die EMV-Verträglichkeit entspricht EN 61326-1. Das Gehäusematerial ist Edelstahl 316L (ASTM A276). Das Gewicht liegt je nach Kabellänge zwischen 0,2 und 0,5 kg. Dieses Modul ist eine Komponente für Positionsmesssysteme und kein vollständiger Geber. Für spezifische Anwendungen verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das Sensor-Kopf/Elektronikmodul nutzt Sensortechnologien wie induktiv, kapazitiv oder optisch, um Positionsänderungen zu erfassen. Das Sensorelement erzeugt ein Rohsignal, das durch integrierte Elektronik verstärkt, gefiltert und in standardisierte Ausgänge wie analoge Spannung/Strom oder digitale Protokolle (SSI, PWM) umgewandelt wird. Das Modul benötigt eine stabile Gleichspannungsversorgung (9–36 V) und bietet einen 4–20 mA Ausgang in Zweileiter-Schleifenversorgung. Der Messbereich beträgt 0–1000 mm, Linearitätsfehler ±0,05 % FS und Wiederholbarkeit ±0,01 % FS. Die Elektronik ist temperaturkompensiert für einen zuverlässigen Betrieb von -40 bis 85 °C. Das Modul ist in einem Edelstahl-316L-Gehäuse mit IP67-Schutz untergebracht, geeignet für industrielle Umgebungen.
