Signalaufbereitungselektronik

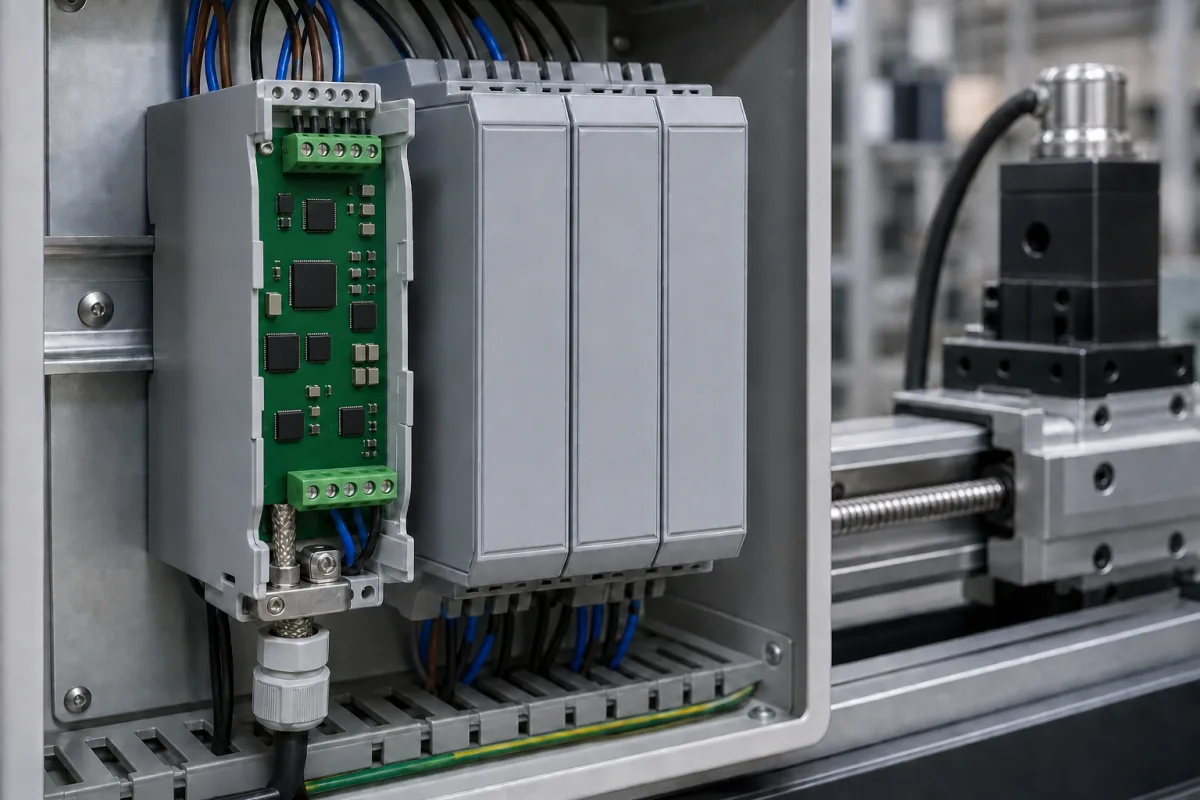

Signalaufbereitungselektronik sind spezialisierte elektronische Komponenten in Positionsrückmeldesensoren, die rohe analoge Signale von Sensorelementen verstärken, filtern, linearisieren, isolieren und in saubere, standardisierte digitale oder analoge Ausgänge umwandeln, die für die Schnittstelle mit Steuerungen, Datenerfassungssystemen oder Anzeigeeinheiten geeignet sind. Diese Elektronik ist typischerweise auf einer Leiterplatte (PCB) montiert und umfasst Halbleiterkomponenten wie integrierte Schaltungen und Transistoren, passive Komponenten wie Widerstände und Kondensatoren sowie Steckverbinder für Eingangs-, Ausgangs- und Stromversorgungsschnittstellen. Sie ist dafür ausgelegt, Signale von verschiedenen Positionssensorelementen wie Potentiometern, Encodern und LVDTs zu verarbeiten und sicherzustellen, dass der Ausgang für industrielle Anwendungen genau und zuverlässig ist. Zu den wichtigsten Parametern gehören Eingangs- und Ausgangssignalbereiche (z. B. ±10 V, 0–20 mA, 4–20 mA), Genauigkeit von ±0,1 % der Spanne, Bandbreite von 100 kHz bei -3 dB und eine Versorgungsspannung von 24 V DC ±10 % mit Verpolungsschutz. Die Leistungsaufnahme beträgt ≤2 W bei 24 V DC ohne Last. Der Betriebstemperaturbereich liegt zwischen -40 und +85 °C, der Lagertemperaturbereich zwischen -55 und +105 °C, mit einer relativen Luftfeuchtigkeit von bis zu 95 % ohne Kondensation. Die Schutzart ist IP20 für den Innenbereich und Schaltschrankmontage. Die Isolationsspannung zwischen Eingang, Ausgang und Stromversorgung beträgt 1500 V RMS, und die EMV-Konformität entspricht EN 61326-1 für industrielle Umgebungen. Die Abmessungen betragen 22,5 x 99 x 114,5 mm (B x H x T) für die Hutschienenmontage, und das Gewicht beträgt ca. 150 g ohne Verpackung. Diese Elektronik ist für die Signalintegrität in Mess- und Steuerungssystemen unerlässlich, aber spezifische Werte und Normen müssen mit dem Hersteller für das tatsächliche Modell und die Anwendung verifiziert werden.
