Funkkommunikationsplatine

Auf Basis strukturierter CNFX-Herstellerprofile wird Funkkommunikationsplatine im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Betriebsfrequenz bis Sendeleistung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Funkkommunikationsplatine wird durch die Baugruppe aus Leiterplatte und Mikrocontroller-Einheit beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Leiterplatte (PCB), die drahtlose Kommunikationsfähigkeiten für intelligente elektrische Heimsysteme ermöglicht.

Funkkommunikationsplatine in einer industriellen Fertigungsumgebung

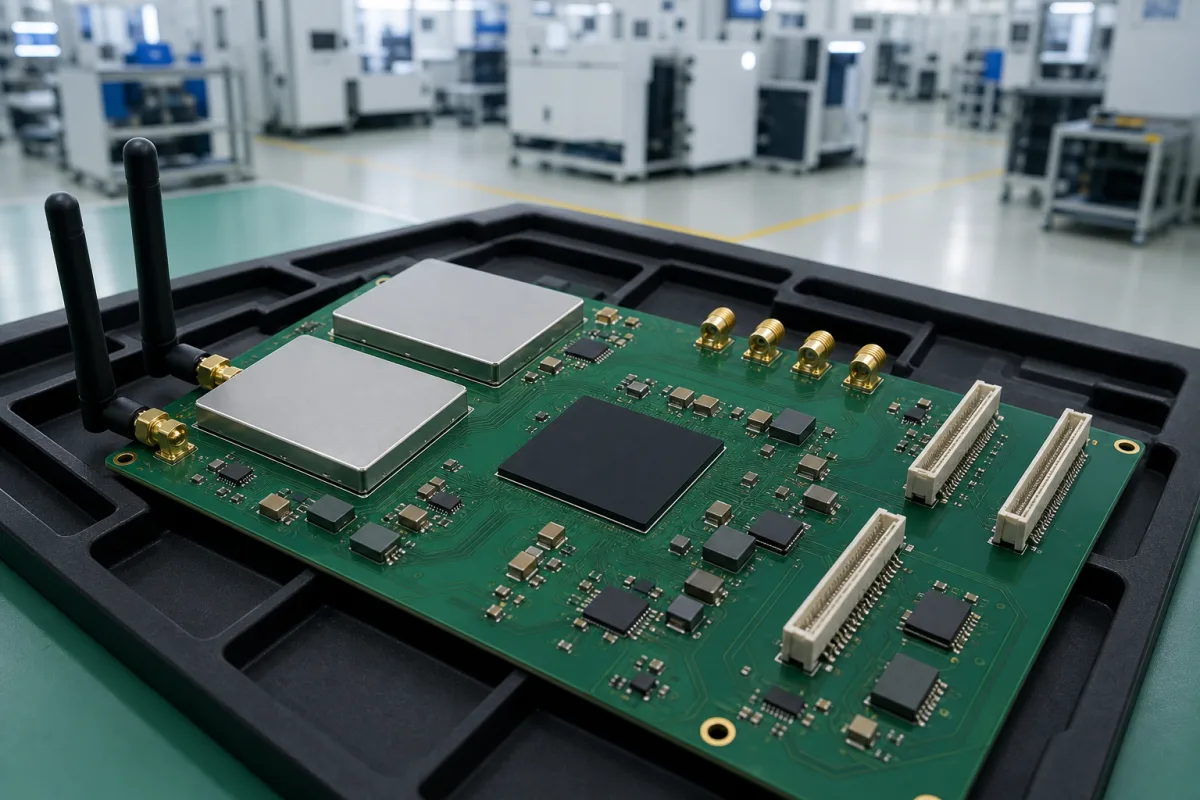

Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Funkkommunikationsplatine ist eine spezielle elektronische Komponente, die für die Integration in das Smart-Home-Leistungsschalterpanel entwickelt wurde. Sie bietet drahtlose Konnektivität und ermöglicht die Fernüberwachung, -steuerung und Datenübertragung elektrischer Parameter und Schaltkreisstatus über Protokolle wie Wi-Fi, Zigbee oder Bluetooth. Die Platine basiert auf einem FR-4-Substrat mit Kupferbahnen und SMD-Bauelementen (Surface-Mount-Device), einschließlich eines Funkmodul-Chipsatzes. Sie arbeitet im 2,4–2,4835-GHz-ISM-Band mit einer Sendeleistung von 20–30 dBm (max. EIRP für Innenräume) und einer Empfängerempfindlichkeit von -90 bis -100 dBm. Die Datenrate liegt je nach Modulation und Bandbreite zwischen 1 und 300 Mbit/s gemäß IEEE 802.11n. Die Platine benötigt eine Versorgungsspannung von 3,3–5 V DC und verbraucht bei maximaler Sendeleistung 80–300 mA. Sie ist für industrielle Betriebstemperaturen von -40 °C bis 85 °C und einen nicht kondensierenden Feuchtigkeitsbereich von 5–95 % relative Luftfeuchtigkeit ausgelegt. Die Schutzart für das Gehäuse beträgt IP40–IP65, nicht für die nackte Platine. Die Platinenabmessungen sind anpassbar, typischerweise 25×40 bis 50×80 mm, mit einem Gewicht von 10–30 g einschließlich Abschirmung und Steckverbindern. Der Antennengewinn für die PCB-Leiterbahnantenne beträgt 2–5 dBi. Diese Parameter sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Platine empfängt elektrische Signale von Sensoren und Leistungsschaltern im Panel, verarbeitet sie über eingebettete Mikrocontroller und Funkmodule und überträgt Daten drahtlos an Benutzeroberflächen wie mobile Apps oder Web-Dashboards. Sie empfängt auch Steuerbefehle für den Fernbetrieb des Leistungsschaltersystems. Bei der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Platine empfängt elektrische Signale von Sensoren und Leistungsschaltern im Panel. Diese Signale werden von eingebetteten Mikrocontrollern und Funkmodulen verarbeitet. Die verarbeiteten Daten werden drahtlos an Benutzeroberflächen wie mobile Apps oder Web-Dashboards übertragen. Die Platine empfängt auch Steuerbefehle von diesen Schnittstellen, um den Fernbetrieb des Leistungsschaltersystems zu ermöglichen. Die drahtlose Kommunikation verwendet Protokolle wie Wi-Fi, Zigbee oder Bluetooth und arbeitet im 2,4-GHz-ISM-Band. Der Mikrocontroller verwaltet die Datenverarbeitung und Protokollabwicklung, während das Funkmodul für HF-Senden und -Empfang zuständig ist. Die Platine wird mit 3,3–5 V DC versorgt und verbraucht bei maximaler Sendeleistung 80–300 mA. Sie ist für industrielle Temperaturbereiche und Feuchtigkeitsbedingungen ausgelegt. Der Antennengewinn beträgt 2–5 dBi, und Abmessungen sowie Gewicht sind anpassbar. Das Funktionsprinzip gewährleistet zuverlässige drahtlose Konnektivität für Überwachung und Steuerung elektrischer Parameter und Schaltkreisstatus.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Betriebsfrequenz2.4–2.4835 GHzISM band for Wi-Fi/BluetoothIEEE 802.11
Sendeleistung20–30 dBmMax EIRP for indoor useETSI EN 300 328
Empfangsempfindlichkeit-90–-100 dBmLower is better for weak signals
Datenrate1–300 MbpsDepends on modulation and bandwidthIEEE 802.11n
Versorgungsspannung3.3–5 V DCTypical for logic and RF circuits
Stromaufnahme80–300 mAAt max transmit power
Betriebstemperatur-40–85 °CIndustrial gradeIEC 60068-2-1
Luftfeuchtigkeitsbereich5–95 % RHNon-condensingIEC 60068-2-78
SchutzartIP40–IP65For enclosure, not bare boardIEC 60529
Platinenabmessungen25×40–50×80 mmCustomizable per design
Gewicht10–30 gIncluding shield and connectors
Antennengewinn2–5 dBiFor PCB trace antenna

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

FR-4 PCB-Substrat Kupferleiterbahnen SMD-Elektronikkomponenten Drahtloses Modul-Chipsatz

Komponenten / BOM

Components / BOM
  • Leiterplatte
    Die Platine selbst: das Substrat und die Kupferleiterbahnen, die Strom und Signale zwischen den darauf befindlichen Bauteilen führen.
  • Mikrocontroller-Einheit
    Verarbeitet Sensordaten und verwaltet drahtlose Kommunikationsprotokolle
    Material: Halbleiter aus Silizium
  • Funk-Sendeempfänger-Modul
    Sendet und empfängt Funksignale
    Material: RF-Halbleiterkomponenten
  • Spannungsregelungsschaltung
    Wandelt die Panelspannung in geeignete Spannungspegel für die Leiterplattenkomponenten um
    Material: Kupfer, Halbleiterbauelemente
  • Antenne
    Strahlung und Empfang elektromagnetischer Wellen für drahtlose Kommunikation
    Material: Kupferspur oder externes Antennenelement

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung über 8 kV HBM RF-Frontend-IC-Latch-up verursacht dauerhaften Schaden TVS-Dioden mit 5 ns Ansprechzeit und 15 pF Kapazität an allen I/O-Ports
Thermisches Zyklieren zwischen -40°C und +85°C bei 2 Zyklen/Stunde Lötstellenrissausbreitung führt zu intermittierender Konnektivität SAC305-Lötlegierung mit 0,5 mm Abstandshöhe und Eckverstärkung

Technische Bewertung

Betriebsbereich
Betriebsbereich
2,4-5,0 GHz Frequenzband, -40 bis +85°C Umgebungstemperatur, 3,3V ±5% Versorgungsspannung
Belastungs- und Ausfallgrenzen
RF-Ausgangsleistung fällt unter -10 dBm, Bitfehlerrate überschreitet 10^-3, thermische Übergangstemperatur erreicht 125°C
Dielektrischer Durchschlag im PCB-Substrat bei 150 V/mm, Lötstellenermüdung aufgrund von Wärmeausdehnungskoeffizienten-Fehlanpassung (Δα = 15 ppm/°C), Halbleiterübergangsdegradation bei 125°C
Fertigungskontext
Funkkommunikationsplatine wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:N/A (atmosphärisch)
Durchflussrate:N/A
Betriebstemperatur:-20°C bis +85°C
Montage- und Anwendungskompatibilität
InnenraumluftumgebungenKunststoff-/ABS-GehäuseNiedrige EMI-Wohnumgebungen
Nicht geeignet: Hoch-EMI-industrielle Umgebungen (z.B. in der Nähe von schweren Maschinen, Lichtbogenschweißgeräten)
Auslegungsdaten
  • Erforderliche drahtlose Reichweite (Meter)
  • Anzahl der verbundenen Geräte/Knoten
  • Datenübertragungsrate (kbps/Mbps)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Thermische Spannungsermüdung
Ursache: Überhitzung aufgrund unzureichender Belüftung, übermäßiger Umgebungstemperatur oder Komponentenleistungsabgabe über die Auslegungsgrenzen hinaus, was zu Lötstellenermüdung, Komponentendegradation oder Platinenverzug führt.
Signalintegritätsverschlechterung
Ursache: Elektromagnetische Störungen (EMI) von nahegelegener Ausrüstung, schlechte Antennenplatzierung oder Kontaktkorrosion, die die drahtlose Übertragung stören und zu Datenverlust, erhöhter Latenz oder komplettem Kommunikationsausfall führen.
Wartungsindikatoren
  • Intermittierender oder vollständiger Verlust der drahtlosen Konnektivität trotz korrekter Netzwerkkonfiguration
  • Ungewöhnliche Wärmeabgabe von der Platine oder dem Gehäuse oder hörbares Summen/Zischen von Komponenten
Technische Hinweise
  • Umgebungssteuerung implementieren: Ausreichende Luftzirkulation sicherstellen, Umgebungstemperatur innerhalb der Herstellerspezifikationen halten und Konformalüberzug zum Schutz vor Feuchtigkeit und Verunreinigungen verwenden.
  • Regelmäßig Steckverbinder/Antennen inspizieren und reinigen, Signalstärketests durchführen und abgeschirmte Gehäuse mit ordnungsgemäßer Erdung verwenden, um EMI-Störungen zu minimieren.

Konformität und Fertigungsnormen

Referenznormen
ANSI C63.4 - Messverfahren für Funkstörungsemissionen von elektrischen und elektronischen Geräten mit NiederspannungCE-Kennzeichnung gemäß Richtlinie 2014/53/EU (Richtlinie über Funkanlagen)
Fertigungsgenauigkeit
  • PCB-Leiterbahnbreitentoleranz: +/-0,05 mm
  • Komponentenplatzierungsgenauigkeit: +/-0,1 mm
Qualitätsprüfung
  • RF-Leistungstest (Frequenz, Leistung, Modulationsgenauigkeit)
  • Umgebungsbelastungstest (Temperaturwechsel, Vibration)

Hersteller von Funkkommunikationsplatine

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.
