Technische Definition

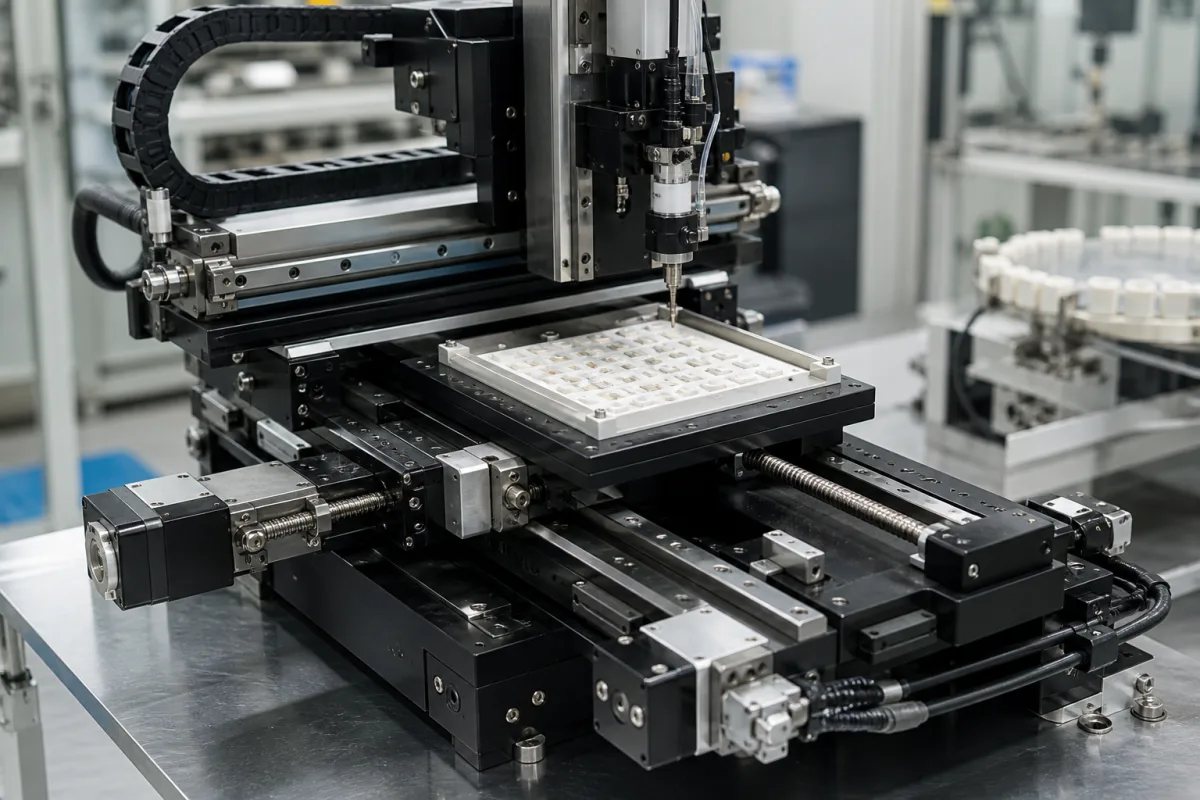

Der XYZ-Positioniertisch ist eine kritische Komponente der Präzisions-LED-Verkapselungsmaschine, die eine präzise dreidimensionale Bewegungssteuerung für die Positionierung von LED-Komponenten während des Verkapselungsprozesses ermöglicht. Er ermöglicht die genaue Ausrichtung und Platzierung von LEDs in Verkapselungsformen oder Substraten und gewährleistet so eine optimale optische Leistung und strukturelle Integrität des endgültigen LED-Produkts. Der Tisch ist für die Integration in automatisierte Verkapselungssysteme ausgelegt und muss strenge Anforderungen an Genauigkeit, Wiederholbarkeit und Geschwindigkeit erfüllen. Seine Konstruktion umfasst typischerweise Aluminiumlegierungs- und Edelstahlkomponenten, wobei Keramiklager in kritischen Bewegungsbereichen verwendet werden, um Reibung und Verschleiß zu reduzieren. Der Tisch ist in einem Standard-Verfahrbereich von 200–300 mm für die X- und Y-Achse und 50–100 mm für die Z-Achse erhältlich, kundenspezifische Größen sind auf Anfrage verfügbar. Die Positioniergenauigkeit beträgt ±0,005 bis ±0,01 mm und die Wiederholbarkeit ±0,002 bis ±0,005 mm, was für eine gleichbleibende Verkapselungsqualität entscheidend ist. Die maximale Geschwindigkeit liegt zwischen 300 und 500 mm/s, und die maximale Lastkapazität beträgt 10–20 kg, einschließlich Vorrichtung und Werkstückgewicht. Das Antriebssystem kann entweder ein Kugelgewindetrieb oder ein Linearmotor sein, und der Motortyp kann Schritt- oder Servomotor sein, wobei Servomotoren für den geschlossenen Regelkreis empfohlen werden. Der Tisch arbeitet in einem Temperaturbereich von 10–40 °C und einer relativen Luftfeuchtigkeit von 20–80 % ohne Kondensation. Er hat eine Schutzart von IP54 bis IP65 gemäß IEC 60529 und benötigt eine Versorgungsspannung von 220–240 V AC, einphasig, 50/60 Hz. Das Gewicht des Tisches beträgt 150–250 kg, abhängig von Konfiguration und Optionen. Diese Spezifikationen dienen als Referenzbereiche; für eine spezifische Anwendung ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Der XYZ-Positioniertisch arbeitet mit Servo- oder Schrittmotoren, die präzise Kugelgewindetriebe oder Linearmodule entlang der X-, Y- und Z-Achse antreiben. Die Positionsrückmeldung erfolgt über hochauflösende Encoder, und eine Bewegungssteuerung koordiniert die Bewegungen, um die für LED-Verkapselungsanwendungen erforderliche Positioniergenauigkeit im Mikrometerbereich zu erreichen. Die Steuerung interpretiert Befehlssignale und passt die Motorströme an, um den Tisch zu den gewünschten Koordinaten zu bewegen, während die Encoder Echtzeit-Positionsdaten für den geschlossenen Regelkreis liefern. Dies gewährleistet, dass der Tisch Komponenten auch bei wechselnden Lasten und Geschwindigkeiten mit hoher Präzision wiederholt positionieren kann. Die Auswahl des Antriebssystems (Kugelgewindetrieb oder Linearmotor) und des Motortyps (Schritt- oder Servomotor) hängt von den Anforderungen an Geschwindigkeit, Genauigkeit und Kosten ab. Die starre Konstruktion und die Verwendung von Keramiklagern minimieren mechanisches Spiel und thermische Drift und tragen so zu einer stabilen Leistung über die Zeit bei.
