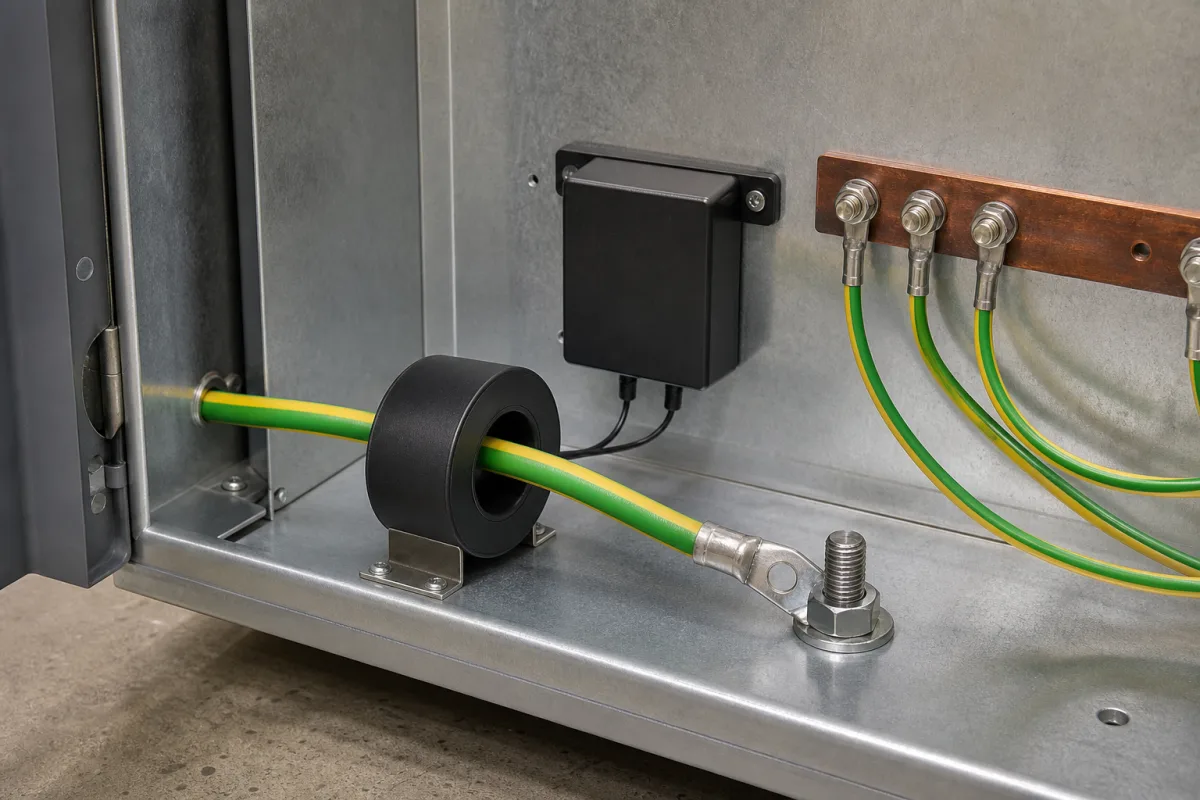

Erdungsverifizierungssensor

Der Erdungsverifizierungssensor ist eine Komponente in der Elektrogeräteherstellung, die speziell in Sicherheitsverriegelungssystemen eingesetzt wird. Seine Hauptfunktion besteht darin, die Integrität elektrischer Erdungsverbindungen an Industriemaschinen kontinuierlich zu überwachen und zu bestätigen. Durch Messung des elektrischen Widerstands zwischen dem Gerätegehäuse und der Erde stellt der Sensor sicher, dass die Erdung ausreichend und nicht beeinträchtigt ist. Wenn der Widerstand einen voreingestellten Sicherheitsschwellenwert überschreitet, was auf eine schlechte Erdung hinweist, sendet der Sensor ein Signal an das Verriegelungssystem, um die Geräteaktivierung zu verhindern oder eine Abschaltung auszulösen, wodurch Personal vor elektrischen Schlägen geschützt und die Einhaltung von Sicherheitsnormen wie IEC 60364-6 unterstützt wird. Der Sensor ist in einem korrosionsbeständigen Edelstahlgehäuse (316L) mit Kupferlegierungskontakten und Epoxidverguss untergebracht, was Haltbarkeit in industriellen Umgebungen gewährleistet. Er arbeitet mit einer 24-V-Gleichstromversorgung (mit ±10% Toleranz) und verbraucht nicht mehr als 2 W. Das Gerät hat eine Ansprechzeit von ≤0,1 Sekunden nach einem Erdschluss, und seine Erkennungswiderstandsschwelle ist auf ≤10 Ω eingestellt. Es bietet einen analogen Stromschleifenausgang von 4–20 mA gemäß IEC 60381-1 und wird über einen 4-poligen M12-Steckverbinder nach IEC 61076-2-101 angeschlossen. Der Sensor ist für einen weiten Betriebstemperaturbereich von -40 bis 85 °C ausgelegt und kann bei -40 bis 105 °C gelagert werden, gemäß IEC 60068-2-1/2. Mit einer Schutzart von IP67 (IEC 60529) ist er staubdicht und gegen zeitweiliges Untertauchen geschützt. Kabellängen von 2 bis 10 Metern sind verfügbar, das Gewicht liegt je nach Kabellänge zwischen 0,5 und 1,2 kg. Alle Spezifikationen sind Referenzwerte; Benutzer müssen modellspezifische Parameter und Normen mit dem Hersteller oder Lieferanten verifizieren.

Der Sensor misst den elektrischen Widerstand zwischen dem Gerätegehäuse und der Erde über seine Kupferlegierungskontakte. Er vergleicht diesen Widerstand mit einem voreingestellten Schwellenwert (≤10 Ω). Wenn der Widerstand diesen Grenzwert überschreitet, was auf unzureichende Erdung hinweist, löst der Sensor innerhalb von 0,1 Sekunden einen Alarm aus. Dieses Signal wird an das Verriegelungssystem gesendet, das dann die Geräteaktivierung verhindert oder eine Abschaltung einleitet. Der Sensor arbeitet mit einer 24-V-Gleichstromversorgung und gibt ein analoges 4–20-mA-Signal proportional zum Erdungsstatus aus. Sein Edelstahlgehäuse und Epoxidverguss schützen interne Komponenten vor Umwelteinflüssen und gewährleisten zuverlässigen Betrieb im angegebenen Temperaturbereich.
