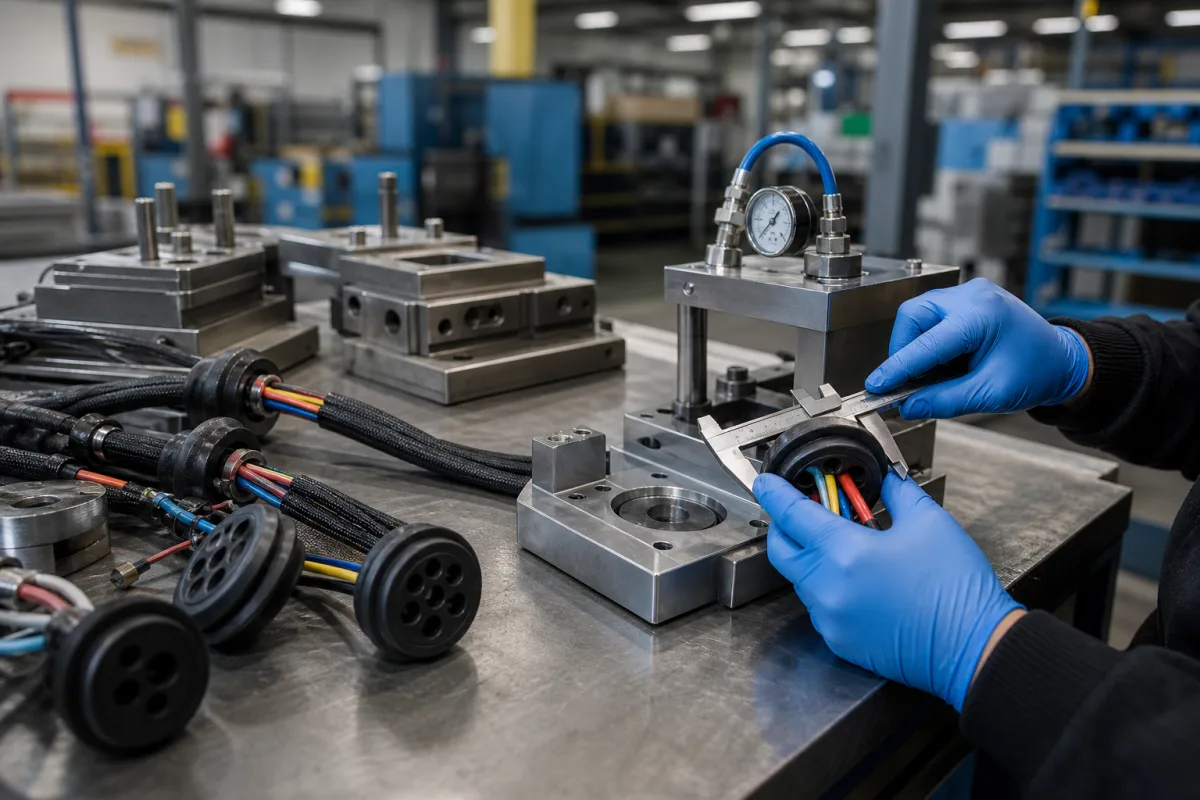

Technische Definition
Eine industrielle Kabelbaum-Dichtungstülle ist eine kritische Komponente, die verwendet wird, um eine wasserdichte, staubdichte und vibrationsbeständige Abdichtung zu schaffen, wo Kabelbäume durch Metallpaneele, Schotten oder Gehäuse in Maschinen und Anlagen geführt werden. Sie verhindert, dass Umgebungsverunreinigungen in empfindliche Bereiche eindringen, und schützt die Drähte vor Abrieb an scharfen Paneelkanten. Diese Tüllen sind unerlässlich, um IP-Schutzarten in industriellen Umgebungen aufrechtzuerhalten und die langfristige Zuverlässigkeit elektrischer Systeme zu gewährleisten. Beim Einbau komprimiert die Tülle sowohl gegen das Kabelbündel als auch gegen das Paneelloch und erzeugt durch elastische Verformung des Materials eine dichte Abdichtung. Ihr Flanschdesign verhindert ein Durchziehen, während die inneren Dichtlippen den Umfang des Kabelbündels greifen. Verfügbare Materialien umfassen EPDM-Kautschuk, Silikonkautschuk, Neopren und Polyurethan, die jeweils unterschiedliche chemische und Temperaturbeständigkeit bieten. Wichtige Parameter, die für eine spezifische Anwendung zu überprüfen sind, umfassen: Paneellochdurchmesser (20–60 mm), maximaler Kabelbündeldurchmesser (10–30 mm), Temperaturbereich (-40 bis 85 °C), IP-Schutzart (IP54–IP65 nach IEC 60529), Shore-Härte (50–70 Shore A nach ISO 868), Flanschdurchmesser (30–80 mm), Betriebsdruck (1,0–1,6 MPa), Zugfestigkeit (10–20 MPa nach ISO 37), Weiterreißfestigkeit (20–40 N/mm nach ISO 34-1), Druckverformungsrest (≤25% nach ISO 815), Materialauswahl (EPDM, NBR oder Silikon) und Gewicht (5–50 g). Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Daten immer mit dem Hersteller oder Lieferanten. Die Leistung der Tülle hängt von der korrekten Dimensionierung relativ zum Paneelloch und Kabelbündel sowie von der ordnungsgemäßen Installation ab, um die beabsichtigte Abdichtung zu erreichen. Im Laufe der Zeit kann der Druckverformungsrest die Dichtwirkung verringern, und die Einwirkung inkompatibler Chemikalien oder Temperaturen kann das Material zersetzen. Eine regelmäßige Inspektion auf Risse, Aushärtung oder Elastizitätsverlust wird empfohlen. Bei der Beschaffung ist zu verifizieren, dass die Tülle die erforderliche IP-Schutzart und andere Normen für Ihre spezifische Umgebung erfüllt.
Funktionsprinzip
Beim Einbau komprimiert die Tülle sowohl gegen das Kabelbündel als auch gegen das Paneelloch und erzeugt durch elastische Verformung des Materials eine dichte Abdichtung. Ihr Flanschdesign verhindert ein Durchziehen, während die inneren Dichtlippen den Umfang des Kabelbündels greifen. Das elastische Material passt sich Unregelmäßigkeiten im Paneelloch und Kabelbündel an und bietet eine Barriere gegen Feuchtigkeit, Staub und Vibrationen. Der Flansch verteilt Spannung und verankert die Tülle an Ort und Stelle, während die Dichtlippen auch bei Bewegung den Kontakt mit den Drähten aufrechterhalten. Eine korrekte Installation erfordert, dass die Tülle so dimensioniert ist, dass sie beim Einsetzen leicht komprimiert wird, um eine enge Passform zu gewährleisten. Im Laufe der Zeit kann die Materialrelaxation (Druckverformungsrest) die Dichtkraft verringern, daher ist eine regelmäßige Inspektion erforderlich.
