Industrielle Blindleistungskompensationsanlage

Auf Basis strukturierter CNFX-Herstellerprofile wird Industrielle Blindleistungskompensationsanlage im Bereich Herstellung von Elektrizitätsverteilungs- und Steuerungsgeräten anhand von Blindleistungskompensationskapazität bis Nennspannung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Industrielle Blindleistungskompensationsanlage wird durch die Baugruppe aus Mikroprozessor-Controller und Leistungskondensatorbank beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Standalone Industriemaschine zur Optimierung des Leistungsfaktors in Verteilnetzen.

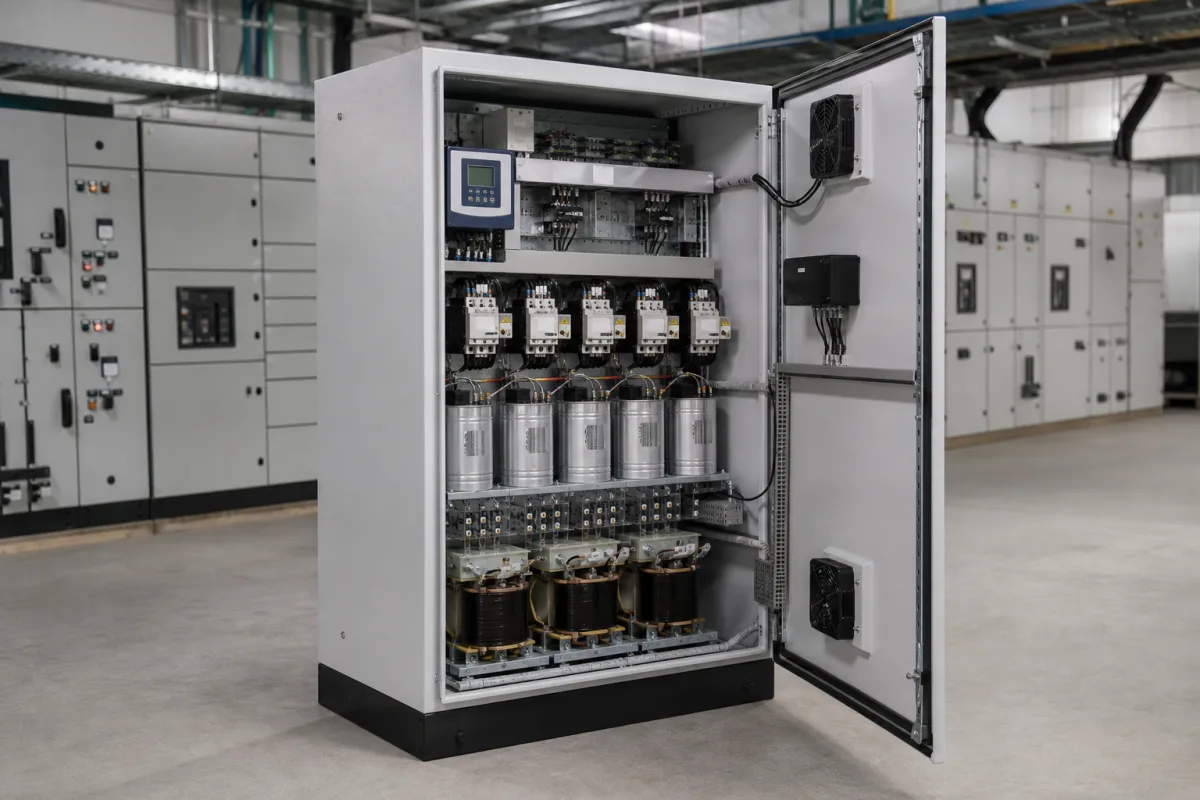

Industrielle Blindleistungskompensationsanlage in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Eine industrielle Blindleistungskompensationsanlage ist ein spezielles elektrisches Schaltgerät, das automatisch die Blindleistung in Stromverteilnetzen überwacht und anpasst. Sie verbessert den Leistungsfaktor, indem sie Kondensatorbänke als Reaktion auf Laständerungen schaltet, wodurch Energieverluste reduziert und die Effizienz des elektrischen Systems optimiert werden. Diese Anlagen sind in Fertigungsstätten, Gewerbegebäuden und Industrieanlagen unverzichtbar, wo induktive Lasten einen schlechten Leistungsfaktor verursachen. Sie helfen Versorgungsunternehmen und Industriebetreibern, Strafen für schlechten Leistungsfaktor zu vermeiden, Stromkosten zu senken und die Netzstabilität zu verbessern. Als kritische Komponente moderner Energiemanagementsysteme stellen sie ein bedeutendes Segment in der Herstellung elektrischer Schaltgeräte dar. Die Anlage ist in einem Standschrank mit verzinktem Stahl- oder kaltgewalztem, pulverbeschichtetem Stahlgehäuse untergebracht und bietet Schutzarten von IP54 bis IP65. Sie enthält selbstheilende Polypropylen-Folienkondensatoren (Typ MKP) und Kupfersammelschienen für zuverlässige Leistung. Die Anlage arbeitet mit einer Nennspannung von 400 V (IEC 60038) und bietet eine Kompensationsleistung von 50 bis 200 kvar, mit einer maximalen Strombelastbarkeit von 300 bis 800 A. Die Reaktionszeit zur Erkennung und Korrektur von Leistungsfaktoränderungen beträgt 20 bis 40 ms. Sie ist für Umgebungstemperaturen von -25°C bis 55°C (IEC 61439) ausgelegt und hält die gesamte harmonische Verzerrung der Spannung bei ≤5% (IEC 61000-2-4). Die maximale Schalthäufigkeit beträgt 10 Schaltungen pro Minute. Die Abmessungen variieren von 600×1200×400 mm bis 800×1800×600 mm, das Gewicht liegt je nach Konfiguration zwischen 150 und 400 kg. Diese Anlagen sind für industrielle und gewerbliche Anwendungen mit induktiven Lasten vorgesehen. Bei der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche darstellen.

Funktionsprinzip

Die Anlage misst kontinuierlich den Leistungsfaktor mit Strom- und Spannungssensoren. Anschließend schaltet sie automatisch Kondensatorbänke über Schütze zu oder ab, um induktive Blindleistung zu kompensieren und den Leistungsfaktor nahe eins zu halten. Die Steuerlogik reagiert innerhalb von 20 bis 40 ms auf Laständerungen und gewährleistet eine schnelle Korrektur. Die Kondensatoren sind vom selbstheilenden Polypropylen-Folientyp (MKP), die sich von dielektrischen Durchschlägen erholen. Das Gehäuse bietet Schutz gegen Staub und Wasser (IP54–IP65). Die Anlage arbeitet in einem Temperaturbereich von -25°C bis 55°C und begrenzt die Spannungsoberschwingungen auf ≤5%. Die Schalthäufigkeit ist auf 10 Schaltungen pro Minute begrenzt, um die Lebensdauer der Komponenten zu verlängern. Das System erfordert eine ordnungsgemäße Dimensionierung und Konfiguration basierend auf dem spezifischen Lastprofil.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Blindleistungskompensationskapazität50–200 kvarGesamte Blindleistungskompensationsfähigkeit
Nennspannung400 VoltBetriebsspannungsnennwertIEC 60038
Maximalstrom300–800 AmpereMaximale Belastungsstromtragfähigkeit
Ansprechzeit20–40 msZeit zur Erkennung und Korrektur von Leistungsfaktoränderungen
Betriebstemperatur-25–55 °CUmgebungstemperatur-BetriebsbereichIEC 61439
SchutzartIP54–IP65 IPSchutzart für Gehäuse gegen Eindringen von Fremdkörpern und WasserIEC 60529
Oberschwingungsgehalt≤5 %Total harmonic distortion of voltageIEC 61000-2-4
Schalthäufigkeit≤10 Mal/minMaximum capacitor switching operations per minute
KondensatortypMKPSelf-healing polypropylene filmIEC 60831
GehäusematerialSPCCCold-rolled steel, powder coatedGB/T 11253
Gewicht150–400 kgDepends on capacity and enclosure size
Abmessungen (B×H×T)600×1200×400–800×1800×600 mmFloor-standing cabinet

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Feuerverzinktes Stahlgehäuse Polypropylen-Filmkondensatoren Kupferschienen Elektrolytische Aluminium-Kühlkörper

Komponenten / BOM

Components / BOM
  • Mikroprozessor-Controller
    Überwacht den Leistungsfaktor und steuert die Kondensatorschaltung
    Material: FR-4-Leiterplatte mit SMD-Bauteilen
  • Leistungskondensatorbank
    Bietet Blindleistungskompensation
    Material: Polypropylenfolie mit metallisierten Elektroden
  • Leistungsschütz-Baugruppe
    Schaltet Kondensatorstufen ein/aus
    Material: Silber-Cadmiumoxid-Kontakte mit Kupferspulen
  • Stromwandler
    Misst den Laststrom zur Berechnung des Leistungsfaktors
    Material: Kern aus Siliziumstahl mit Kupferwicklungen
  • Schutzrelais
    Bietet Überstrom- und Übertemperaturschutz
    Material: Thermoplastgehäuse mit Kupferkontakten
  • Spannungssensor
    Misst die Netzspannung; zusammen mit dem Stromwandler liefert sie die Eingänge für die Leistungsfaktorberechnung.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kondensatorelektrolytverdampfung bei 105 °C Innentemperatur Kapazitätsverlust über 20 % des Nennwerts Thermisches Management mit Aluminiumkühlkörpern, die ΔT < 15 °C halten, NTC-Thermistoren lösen Abschaltung bei 90 °C Gehäusetemperatur aus
Schaltfrequenzresonanz bei 8–20 kHz mit Systeminduktivität IGBT-Überstrom über 150 % des Nennstroms für 10 ms Aktive Oberschwingungsfilterung mit 16 kHz Abtastrate, Snubberschaltungen mit 47 Ω/0,1 μF RC-Netzwerken, Phasenregelschleifensynchronisation innerhalb von ±1°

Technische Bewertung

Betriebsbereich
Betriebsbereich
Leistungsfaktorkorrekturbereich 0,85–1,0, Eingangsspannung 400–690 V AC, Frequenz 50–60 Hz, Umgebungstemperatur -10 °C bis +40 °C
Belastungs- und Ausfallgrenzen
Dielektrischer Durchschlag des Kondensators bei dem 1,5-fachen der Nennspannung (600–1035 V), Kondensator-ESR übersteigt 200 % des Anfangswerts, Oberschwingungsverzerrung übersteigt 8 % THD bei Volllast
Dielektrische Alterung des Kondensators aufgrund elektrochemischer Reaktionen bei Betriebstemperaturen über 85 °C, harmonische Resonanz, die Spannungsverstärkung bei der 2,5. bis 7. Oberschwingung verursacht, Isolationsdurchschlag bei einer elektrischen Feldstärke von 3 kV/mm
Fertigungskontext
Industrielle Blindleistungskompensationsanlage wird innerhalb von Herstellung von Elektrizitätsverteilungs- und Steuerungsgeräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Automatic Power Factor Controller Industrial PFC Unit Capacitor Bank Controller Reactive Power Compensator

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:N/A (elektrisches Gerät, keine Fluidhandhabung)
Durchflussrate:N/A (elektrisches Gerät, keine Fluidhandhabung)
Betriebstemperatur:-20 °C bis +55 °C (Betrieb), -40 °C bis +70 °C (Lagerung)
Montage- und Anwendungskompatibilität
Industrielle FertigungsstättenGewerbegebäude mit hohen HLK-LastenWasseraufbereitungsanlagen mit großen Pumpensystemen
Nicht geeignet: Gefährliche Bereiche mit explosionsfähigen Atmosphären (sofern nicht speziell für solche Umgebungen ausgelegt)
Auslegungsdaten
  • Vorhandene Leistungsfaktormessung (cos φ)
  • Gesamtanschlussleistung (kVA oder kW)
  • Oberschwingungsverzerrungspegel (THD %)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Dielektrischer Durchschlag des Kondensators
Ursache: Überhitzung durch schlechte Belüftung, harmonische Verzerrung, die übermäßigen Strom verursacht, oder Spannungsspitzen von der Stromversorgung, die zu Isolationsversagen und Kurzschlüssen führen.
Kontaktverschweißung in Schaltrelais/Schützen
Ursache: Lichtbogenbildung durch häufige Schaltzyklen, hohe Einschaltströme beim Kondensatoreinschalten oder Kontaktverschmutzung, was zu verschweißten Kontakten führt, die sich nicht richtig öffnen oder schließen.
Wartungsindikatoren
  • Hörbares Summen oder Brummen von der Einheit, das auf lockere Verbindungen, defekte Kondensatoren oder lichtbogenbildende Komponenten hinweist.
  • Sichtbare Ausbeulungen, Leckagen oder Verfärbungen der Kondensatorgehäuse, die auf internen Druckaufbau, Elektrolytverlust oder thermische Belastung hindeuten.
Technische Hinweise
  • Implementieren Sie regelmäßige Infrarot-Thermografie-Scans, um Hotspots in Kondensatoren, Anschlüssen und Schaltkomponenten zu erkennen, um einen proaktiven Austausch vor dem Ausfall zu ermöglichen.
  • Installieren Sie Oberschwingungsfilter und sorgen Sie für eine ausreichende Belüftung um die Einheit, um thermische Belastung und elektrische Verzerrung zu reduzieren und die Lebensdauer von Kondensatoren und Schützen zu verlängern.

Konformität und Fertigungsnormen

Referenznormen
IEC 61000-3-2 (CE-Kennzeichnung für Oberschwingungsstromemissionen)ANSI C84.1 (Spannungsnennwerte und Toleranzen)
Fertigungsgenauigkeit
  • Kapazitätswert: +/-5 % des Nennwerts
  • Spannungsnennwerttoleranz: +10 %/-0 % der Nennspannung
Qualitätsprüfung
  • Dielektrischer Festigkeitstest (Hochspannungstest) nach IEC 60298
  • Thermischer Zyklustest zur Überprüfung der Bauteilzuverlässigkeit unter Last

Hersteller von Industrielle Blindleistungskompensationsanlage

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Was ist der Kompensationsleistungsbereich dieser Anlage?

Die Kompensationsleistung reicht von 50 bis 200 kvar, abhängig vom Modell. Der genaue Wert muss für Ihre spezifische Anwendung mit dem Lieferanten bestätigt werden.

Welchen Normen entspricht die Anlage?

Die Anlage referenziert IEC 60038 für Nennspannung, IEC 61439 für Betriebstemperatur, IEC 60529 für Schutzart, IEC 61000-2-4 für Oberschwingungen und IEC 60831 für Kondensatortyp. Die Konformität ist mit dem Hersteller zu verifizieren.

Wie ist die Reaktionszeit bei der Leistungsfaktorkorrektur?

Die Reaktionszeit beträgt 20 bis 40 Millisekunden und ermöglicht eine schnelle Anpassung an Laständerungen. Dadurch wird die Abweichung vom Ziel-Leistungsfaktor minimiert.

Was sind die Installationsanforderungen?

Die Anlage ist standmontiert mit Abmessungen von 600×1200×400 mm bis 800×1800×600 mm und wiegt 150-400 kg. Es sind ausreichende Belüftung und Abstände gemäß den Anweisungen des Lieferanten erforderlich.
