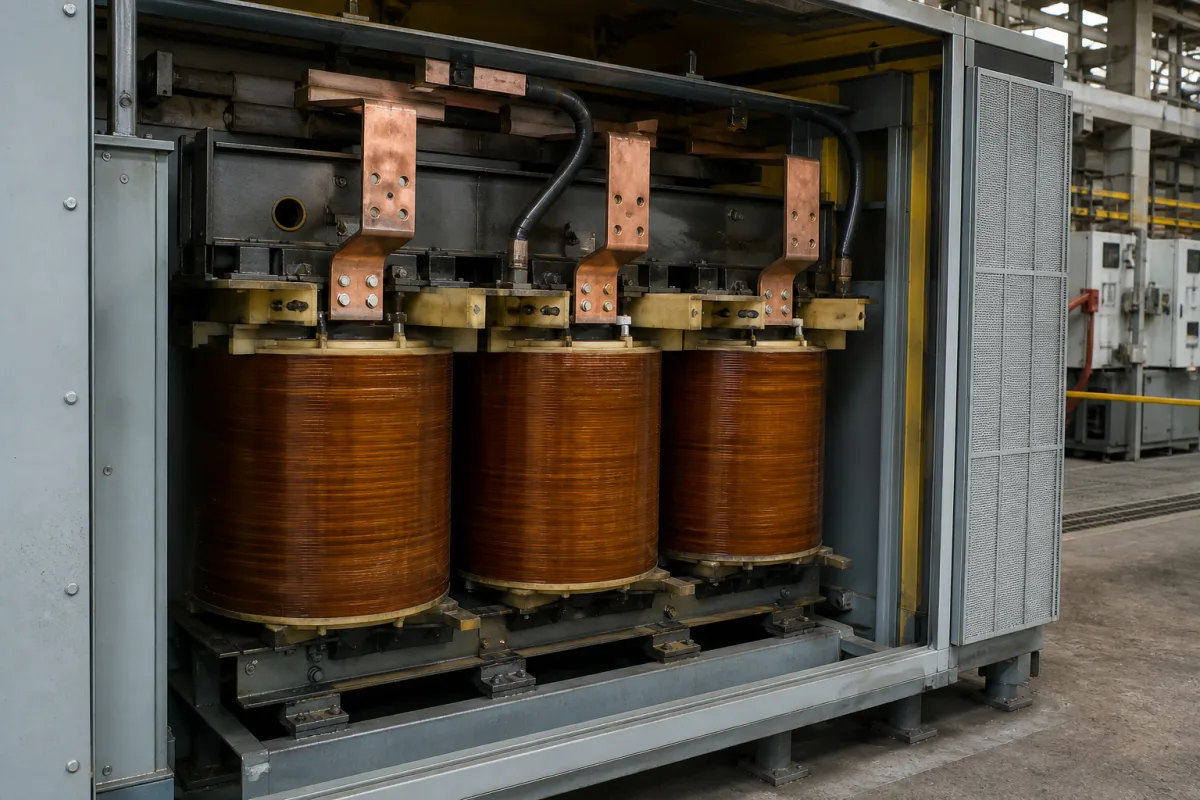

Haupttransformator für Gleichrichter-Stromversorgungen

Produktspezifikationen

Technische Details und Fertigungskontext für Haupttransformator

Technische Definition

Der Haupttransformator ist die Kernkomponente zur Spannungswandlung in einem Gleichrichter-Stromversorgungssystem. Er dient als Schnittstelle zwischen der eingehenden Wechselspannungsquelle und der Gleichrichterschaltung und ist dafür verantwortlich, die Wechselspannung auf das genaue Niveau einzustellen, das für eine effiziente Gleichrichtung in Gleichspannung erforderlich ist. Sein Design wirkt sich direkt auf den Gesamtwirkungsgrad, die Regelung und die Isolationseigenschaften der Stromversorgung aus. Dieser Verzeichniseintrag bietet Referenzdaten für Beschaffung und Verifizierung; tatsächliche modellspezifische Werte müssen mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Der Transformator arbeitet nach dem Prinzip der elektromagnetischen Induktion, mit Primär- und Sekundärwicklungen um einen laminierten Siliziumstahlkern. Das Windungsverhältnis bestimmt, ob die Spannung erhöht oder verringert wird. Zu den wichtigsten Parametern gehören Nennleistung (100–2500 kVA), Primärspannung (6–35 kV), Sekundärspannung (0,4–3 kV), Kurzschlussspannung (4–10%), Leerlaufverluste (0,2–5 kW), Lastverluste (1–20 kW), Isolationsklasse (F–H), Kühlart (ONAN–OFAF), Temperaturerhöhung (60–80 K), Wirkungsgrad (98–99,5%), Isolationspegel (LI 60–170 kV), Gewicht (500–8000 kg) und Abmessungen (1000×800×1200 bis 2500×1500×2000 mm). Diese Werte sind typische Bereiche und müssen für die spezifische Anwendung verifiziert werden. Der Transformator ist so ausgelegt, dass er den Gleichrichterausgang und das Tastverhältnis abgleicht, und seine Impedanz beeinflusst Fehlerstrom und Spannungsregelung. Zu den Materialien gehören Elektroband, lackierter Kupferdraht, Isoliermaterialien und ein Strukturrahmen. Referenznormen sind IEC 60076 und IEC 60085. Bestätigen Sie immer Konformität und tatsächliche Spezifikationen mit dem Hersteller.

Funktionsprinzip

Der Haupttransformator arbeitet nach dem Prinzip der elektromagnetischen Induktion. Ein Wechselstrom in der Primärwicklung erzeugt einen veränderlichen magnetischen Fluss im laminierten Siliziumstahlkern. Dieser Fluss induziert eine entsprechende Wechselspannung in der Sekundärwicklung. Das Verhältnis der Windungen zwischen Primär- und Sekundärwicklung bestimmt das Spannungswandlungsverhältnis und ermöglicht so eine Erhöhung oder Verringerung der Spannung. Der Kern besteht aus Elektroband, um Wirbelstromverluste zu reduzieren. Die Wicklungen bestehen typischerweise aus lackiertem Kupferdraht, isoliert mit Papier, Lack oder Epoxidharz. Das Design des Transformators muss die Eingangsanforderungen des Gleichrichters berücksichtigen, einschließlich Spannungsniveau und Tastverhältnis. Kühlarten reichen von ONAN (Öl natürlich Luft natürlich) bis OFAF (Öl erzwungen Luft erzwungen) und beeinflussen die thermische Leistung. Die Kurzschlussspannung beeinflusst Fehlerstrom und Spannungsregelung. Geeignete Isolierung und Temperaturgrenzen gewährleisten einen zuverlässigen Betrieb innerhalb der spezifizierten thermischen Beständigkeit.

Hauptmaterialien

Elektroblech (Siliziumstahl)-Lamellen, Emaillierter Kupferdraht, Isoliermaterialien (Papier, Lack, Epoxidharz), Tragendes Gehäuse (Stahl oder Aluminium)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennleistung	100–2500 kVA	Matches rectifier output and duty cycleIEC 60076
Primärspannung	6–35 kV	Grid input voltageIEC 60076
Sekundärspannung	0.4–3 kV	Matched to rectifier inputIEC 60076
Kurzschlussspannung	4–10 %	Affects fault current and voltage regulationIEC 60076
Leerlaufverluste	0.2–5 kW	Continuous cost factorIEC 60076
Lastverluste	1–20 kW	Depends on load currentIEC 60076
Isolierstoffklasse	F–H	Thermal endurance of insulationIEC 60085
Kühlungsart	ONAN–OFAF	Determines cooling capacityIEC 60076
Übertemperatur	60–80 K	Above ambient at rated loadIEC 60076
Wirkungsgrad	98–99.5 %	At 100% loadIEC 60076
Isolationspegel	LI 60–170 kV	Lightning impulse withstandIEC 60076
Gewicht	500–8000 kg	Handling and foundation
Abmessungen	1000×800×1200–2500×1500×2000 mm	Space constraints

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Kern
Bietet einen Pfad mit geringer Reluktanz für den magnetischen Fluss, aufgebaut aus laminiertem Elektroblech zur Minimierung von Wirbelstromverlusten.
Material: Elektroblech-Laminate
Primärwicklung
Die Eingangsspule, an der die Wechselspannungsversorgung angeschlossen wird und die den magnetischen Fluss im Kern erzeugt.
Material: Emaillelackierter Kupferdraht
Sekundärwicklung
Die Ausgangswicklung, in der die transformierte Wechselspannung induziert und dem Gleichrichterkreis zugeführt wird.
Material: Emaillelackierter Kupferdraht
Isolierung
Elektrisch isoliert die Wicklungen voneinander und vom Kern und bietet thermischen Schutz.
Material: Isolierpapier, Lack oder Epoxidharz
Klemmenleiste
Bietet gesicherte und isolierte Anschlusspunkte für Ein- und Ausgangskabel.
Material: Bakelit, Keramik oder verstärkter Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch bis 1,5 bar absolut (geschlossene Einheiten), Höhe bis 1000 m
Durchflussrate:	Nicht zutreffend für diesen Komponententyp
Betriebstemperatur:	-40 °C bis +120 °C (Umgebung), max. 130 °C Wicklungstemperaturanstieg

Montage- und Anwendungskompatibilität

MineralöldielektrikumTrockene Luft (geschlossene, stickstoffgefüllte Einheiten)Siliciumbasierte Isoliermaterialien

Nicht geeignet: Korrosive oder leitfähige Atmosphären (z.B. Chlorgas, Salzsprühnebel ohne Schutz)

Auslegungsdaten

Eingangsspannung und -frequenz (kV, Hz)
Ausgangsspannung und Nennstrom (V, A/kA)
Erforderliche Nennleistung (kVA/MVA) und Einschaltdauer

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,95-1,05 pro Einheit (pu) der Nennspannung, 40-120 °C Wicklungstemperatur, 85-95 % Wirkungsgrad bei 75-100 % Last

Belastungs- und Ausfallgrenzen

Isolationsdurchschlag bei 25 kV/mm elektrischer Feldstärke, Kernsättigung bei 1,8 T magnetischer Flussdichte, 150 °C Hotspot-Temperatur

Dielektrischer Durchschlag aufgrund von Teilentladungen bei >3 pC Entladungsgröße, thermische Alterung nach dem Arrhenius-Gesetz mit einer Aktivierungsenergie von 0,8 eV, magnetostriktive Schwingung bei 120 Hz, die mechanische Ermüdung verursacht

Fertigungskontext

Haupttransformator wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Isolationsdurchschlag

Ursache: Thermische Alterung, Feuchtigkeitseintritt oder elektrische Überbeanspruchung, die die dielektrischen Eigenschaften verschlechtern

Wicklungsverformung

Ursache: Mechanische Belastung durch Kurzschlussströme, Kurzschlusskräfte oder unsachgemäße Handhabung während der Installation

Wartungsindikatoren

Hörbares Brummen oder Summen, das an Intensität zunimmt oder die Tonhöhe ändert
Sichtbare Öllecks, Verfärbungen oder Blasenbildung im Transformatorbehälter, die auf Überhitzung oder Dichtungsversagen hinweisen

Technische Hinweise

Regelmäßige Gas-in-Öl-Analyse (DGA) zur Erkennung beginnender Fehler in ölgefüllten Transformatoren vor katastrophalem Ausfall durchführen
Den ordnungsgemäßen Betrieb und die Sauberkeit des Kühlsystems aufrechterhalten, um thermische Überlastung zu verhindern und die Lebensdauer der Isolierung zu verlängern

Konformität und Fertigungsnormen

Referenznormen

IEC 60076 (Leistungstransformatoren)IEEE C57.12.00 (Allgemeine Anforderungen an flüssigkeitsgefüllte Verteilungs-, Leistungs- und Regeltransformatoren)

Fertigungsgenauigkeit

Wicklungswiderstand: +/- 2 % des Sollwerts
Kernverluste: +/- 10 % des spezifizierten Werts

Qualitätsprüfung

Stoßspannungsfestigkeitsprüfung (Blitzstoßprüfung)
Gas-in-Öl-Analyse (DGA) für ölgefüllte Transformatoren

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Überspannungstransient, der 1,5 pu für >10 ms überschreitet → Wendelschluss durch Isolationsdurchschlag, der zu einem Kurzschlussstrom >10× Nennwert führt → Metalloxid-Varistor-Bank mit 1,2 pu Klemmspannung und 40 kA Stoßstromfestigkeit

Ausfall des Kühlsystems, der den Ölfluss unter 0,3 m/s reduziert → Wicklungs-Hotspot-Temperaturanstieg >2 °C/min, der den Grenzwert von 150 °C überschreitet → Redundante Ölzwangskühlung mit Doppelpumpen und ΔT>15 °C Alarm bei 110 °C

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Haupttransformator

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Jiangsu Yawei Transformer Co., Ltd.

· CN

Fertigt außerdem: Power Transformer

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Main transformer workshop”
Quellseite ansehen ↗ jsywtransformer.com · geprüft am 2026-09-06

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Haupttransformator

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Rolle spielt der Haupttransformator in einer Gleichrichter-Stromversorgung?

Er passt die eingehende Wechselspannung an das Niveau an, das die Gleichrichterschaltung benötigt, um eine effiziente Umwandlung in Gleichspannung zu ermöglichen. Er bietet auch Isolation und beeinflusst Regelung und Wirkungsgrad.

Welche Parameter sollten vor der Auswahl eines Haupttransformators verifiziert werden?

Wichtige Parameter sind Nennleistung, Primär- und Sekundärspannung, Kurzschlussspannung, Verluste, Isolationsklasse, Kühlart, Temperaturerhöhung, Wirkungsgrad, Isolationspegel, Gewicht und Abmessungen. Diese müssen den Anforderungen des Gleichrichters entsprechen und mit dem Hersteller bestätigt werden.

Welche Normen gelten für Haupttransformatoren?

IEC 60076 deckt Leistungstransformatoren ab, einschließlich Nennleistung, Spannungen, Impedanz, Verluste und Kühlung. IEC 60085 definiert Isolationsklassen. Die Konformität mit diesen Normen sollte mit dem Lieferanten verifiziert werden.

Wie beeinflusst die Kühlart den Betrieb des Transformators?

Kühlarten wie ONAN und OFAF bestimmen die Fähigkeit des Transformators, Wärme abzuführen. Die Wahl beeinflusst die Temperaturerhöhung und die maximale Lastfähigkeit. Eine angemessene Kühlung ist entscheidend für die Aufrechterhaltung der Isolationslebensdauer und Leistung.
