Technische Definition

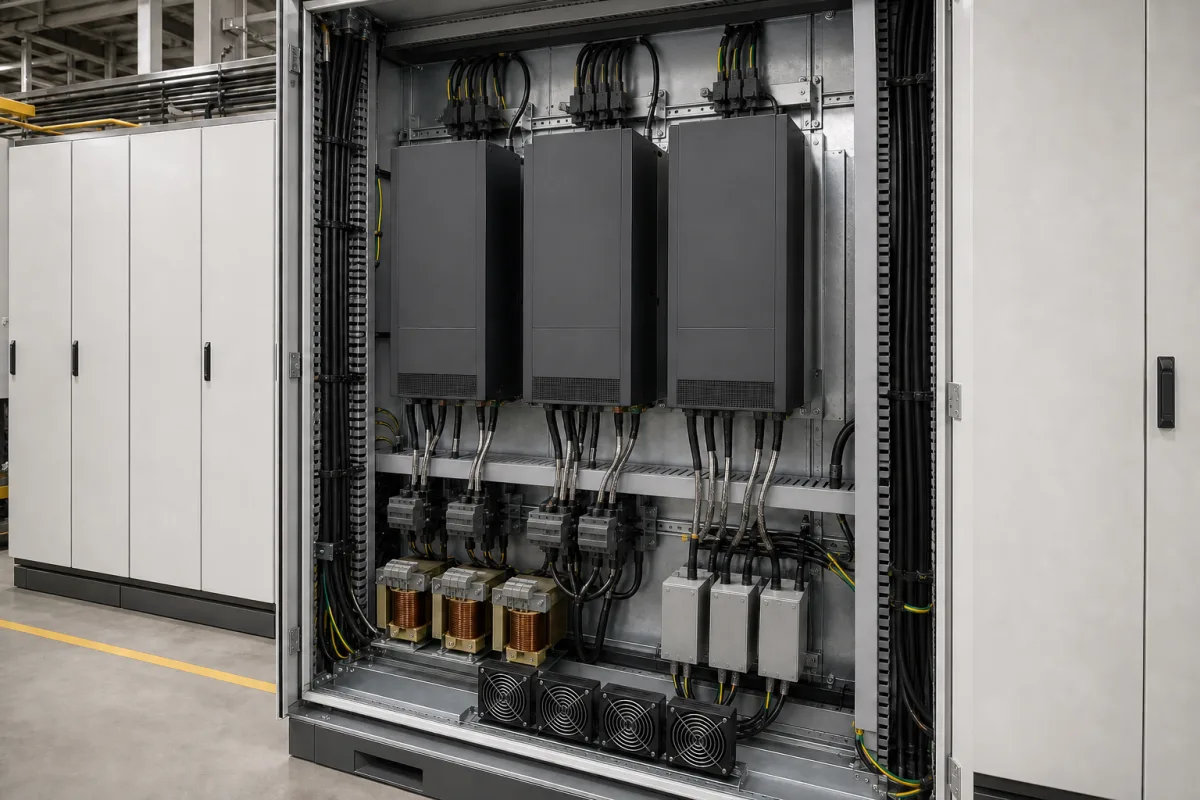

Die Motorantrieb-Schranksektion ist ein spezielles Abteil im zentralen Steuerschrank, das alle Motorantriebsgeräte enthält und organisiert, einschließlich Frequenzumrichter (VFDs), Motorstarter, Schütze, Überlastschutzeinrichtungen und zugehörige Steuerschaltungen. Diese Sektion bietet elektrische Isolierung, Wärmemanagement und physischen Schutz für Motorsteuerungskomponenten und gewährleistet gleichzeitig eine ordnungsgemäße Integration in das Gesamtsteuerungssystem. Das Gehäuse besteht aus verzinktem Stahl oder pulverbeschichtetem Aluminium und ist für Schutzarten von IP54 bis IP65 ausgelegt, die Staub- und Wasserschutz bieten. Die Sektion enthält Kupfersammelschienen für die Stromverteilung und Isoliermaterialien für die Sicherheit. Sie ist für Motoren mit einer Nennleistung von 15 bis 75 kW ausgelegt, die an einer Drehstromversorgung von 380–480 V AC bei 50/60 Hz und einer Steuerspannung von 24 V DC ±10% für SPS- und Relaiskreise betrieben werden. Der Umgebungstemperaturbereich beträgt -10 bis 40 °C, mit Leistungsminderung über 40 °C, und die relative Luftfeuchtigkeit liegt bei 5–95% ohne Kondensation. Die Sektion ist für Kurzschlussströme von 50–100 kA für 1 Sekunde ausgelegt und bietet eine interne Lichtbogenklassifizierung IAC AFLR 30–60 kA 1s, was ein lichtbogensicheres Design gewährleistet. Das Gehäusematerial ist kaltgewalzter Stahl (SPCC/SECC) mit einer Pulverbeschichtungsdicke von 60–120 μm. Die Abmessungen sind anpassbar innerhalb von 600–1000 mm Breite, 1800–2200 mm Höhe und 400–600 mm Tiefe, mit einem Gewicht von 200–500 kg je nach Konfiguration. Die Sektion erfüllt relevante IEC-Normen, einschließlich IEC 60034-1, IEC 60038, IEC 61131-2, IEC 60529, IEC 60721-3-3, IEC 61439-1 und IEC 62271-200 sowie GB/T 11253 und ISO 12944-6. Diese Normen dienen als Beschaffungsreferenz; die tatsächliche Konformität ist mit dem Hersteller zu verifizieren. Die Motorantrieb-Schranksektion ist eine kritische Komponente für die industrielle Motorsteuerung und gewährleistet zuverlässigen Betrieb und Schutz in verschiedenen Anwendungen.
Funktionsprinzip
Diese Sektion empfängt Steuersignale von der Hauptsteuereinheit und verteilt Strom über Antriebskomponenten an angeschlossene Motoren. Sie verwaltet Motorstart, Drehzahlregelung, Drehmomentregelung und Schutzfunktionen, während sie Betriebsparameter überwacht und Status an das zentrale Steuerungssystem zurückmeldet. Die Sektion integriert Frequenzumrichter, Starter und Schütze, um die Stromzufuhr basierend auf Steuerbefehlen zu modulieren. Überlastschutzeinrichtungen schützen Motoren vor übermäßigem Strom, und die Steuerschaltungen gewährleisten korrekte Abläufe und Verriegelungen. Das Wärmemanagement erfolgt durch natürliche Konvektion oder Zwangsbelüftung, um die Komponententemperaturen innerhalb der festgelegten Grenzen zu halten. Die Sektion bietet auch elektrische Isolierung, um Störungen zu verhindern und die Sicherheit zu erhöhen. Betriebsparameter wie Strom, Spannung und Temperatur werden überwacht, und Statussignale werden zur Diagnose und Prozessoptimierung an das zentrale Steuerungssystem übertragen.
