Zentralschrank

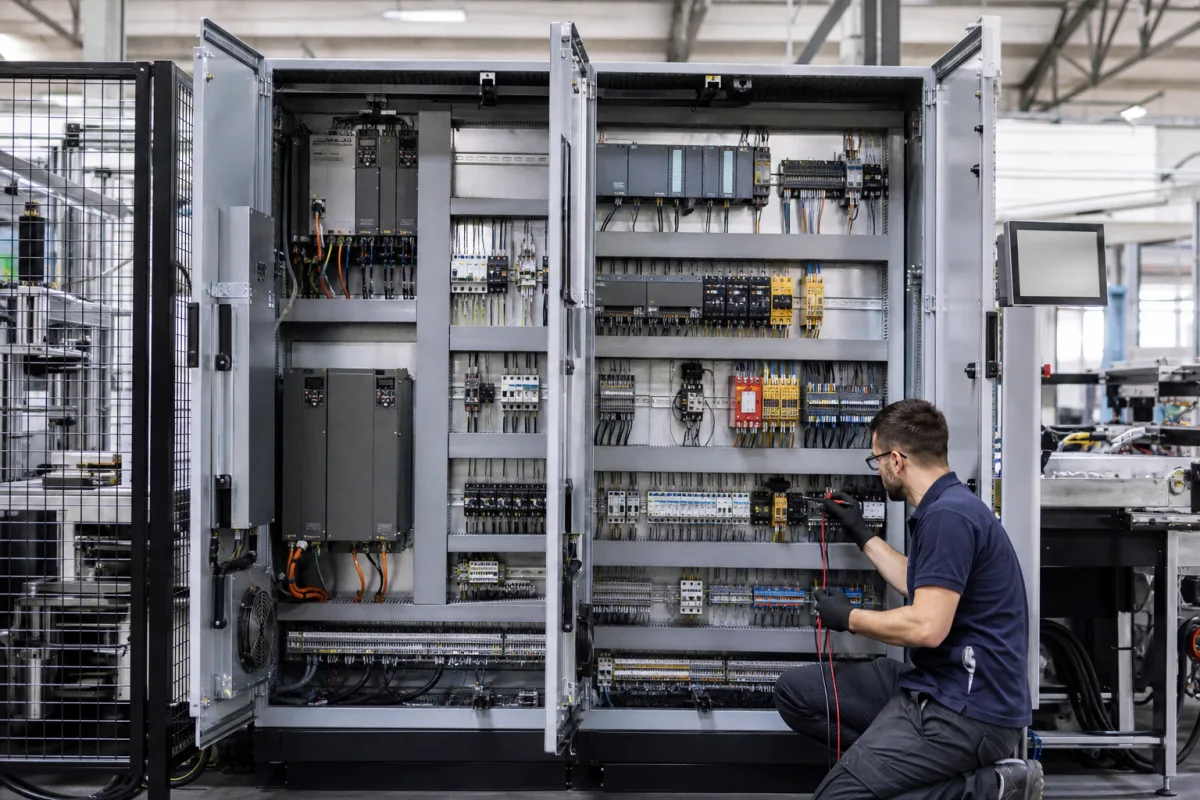

Innerhalb einer Aluminium-CNC-Bearbeitungszelle dient der Zentralschrank als integriertes Nervenzentrum. Er vereint die speicherprogrammierbare Steuerung (SPS), das Bedienpanel (HMI), Motorantriebe, Stromversorgungen, Leistungsschalter und Kommunikationsmodule, die erforderlich sind, um den Betrieb der Zelle zu orchestrieren, einschließlich der CNC-Maschine, Materialhandhabungssysteme und Sicherheitsverriegelungen. Er gewährleistet einen synchronisierten, effizienten und sicheren Betrieb bei der Bearbeitung von Aluminiumkomponenten. Der Schrank besteht typischerweise aus kaltgewalztem Stahlblech (SPCC) mit Pulverbeschichtung, was strukturelle Steifigkeit und Schutz bietet. Er kann Sichtfenster aus Polycarbonat oder Glas enthalten. Im Inneren verteilen Kupferstromschienen die Energie, während Leistungsschalter und andere Schutzvorrichtungen das System schützen. Die Nennspannung des Schranks beträgt typischerweise 380–480 V AC (Drehstrom, 50/60 Hz) gemäß IEC 60038, mit einer Steuerspannung von 24 V DC (±10 %) gemäß IEC 61131-2. Der Nennstrom liegt je nach Zellenkonfiguration zwischen 100 und 400 A gemäß IEC 61439. Das Gehäuse bietet eine Schutzart von IP54 bis IP65 gemäß IEC 60529, geeignet für staubdichte und wasserresistente Industrieumgebungen. Die Betriebstemperatur reicht von -10 bis 55 °C (nicht kondensierend) und die relative Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend) gemäß IEC 60721-3-3. Die Kurzschlussfestigkeit beträgt 50–100 kA für 1 Sekunde gemäß IEC 61439. Die Gehäusewandstärke beträgt typischerweise 1,5–2,0 mm, und die Abmessungen sind je nach Zellenlayout anpassbar, von 600x1200x400 mm bis 800x2000x600 mm (B x H x T). Das Gewicht ohne interne Komponenten beträgt 150–500 kg. Der Schrank erfüllt die EMV-Kategorie C3 gemäß IEC 61000-6-4 für industrielle Umgebungen. Alle aufgeführten Parameter sind Referenzbereiche; verifizieren Sie modellspezifische Werte mit dem Hersteller oder Lieferanten.

Der Schrank erhält Strom aus der Hauptversorgung und verteilt ihn über interne Stromschienen und Schutzschaltungen an verschiedene Komponenten. Die SPS führt das Bearbeitungsprogramm aus, verarbeitet Eingaben von Sensoren und dem HMI und sendet Steuersignale (über Antriebe und Relais) an Aktuatoren wie Servomotoren und Pneumatikventile. Das HMI bietet dem Bediener Systemstatus, Alarme und manuelle Steuerungsschnittstellen. Der Schrank integriert auch Sicherheitsverriegelungen, um einen sicheren Betrieb zu gewährleisten. Er überwacht und koordiniert die CNC-Maschine, Materialhandhabung und Hilfssysteme und gewährleistet einen synchronisierten Betrieb. Die SPS scannt kontinuierlich Eingänge, führt Logik aus und aktualisiert Ausgänge, was eine Echtzeitsteuerung ermöglicht. Das Stromverteilungssystem umfasst Leistungsschalter und Sicherungen zum Schutz vor Überlast und Kurzschluss. Das Design des Schranks ermöglicht modulare Erweiterung und Wartungszugang. Für jede Zellenanwendung müssen die spezifische Konfiguration und Programmierung verifiziert werden.
