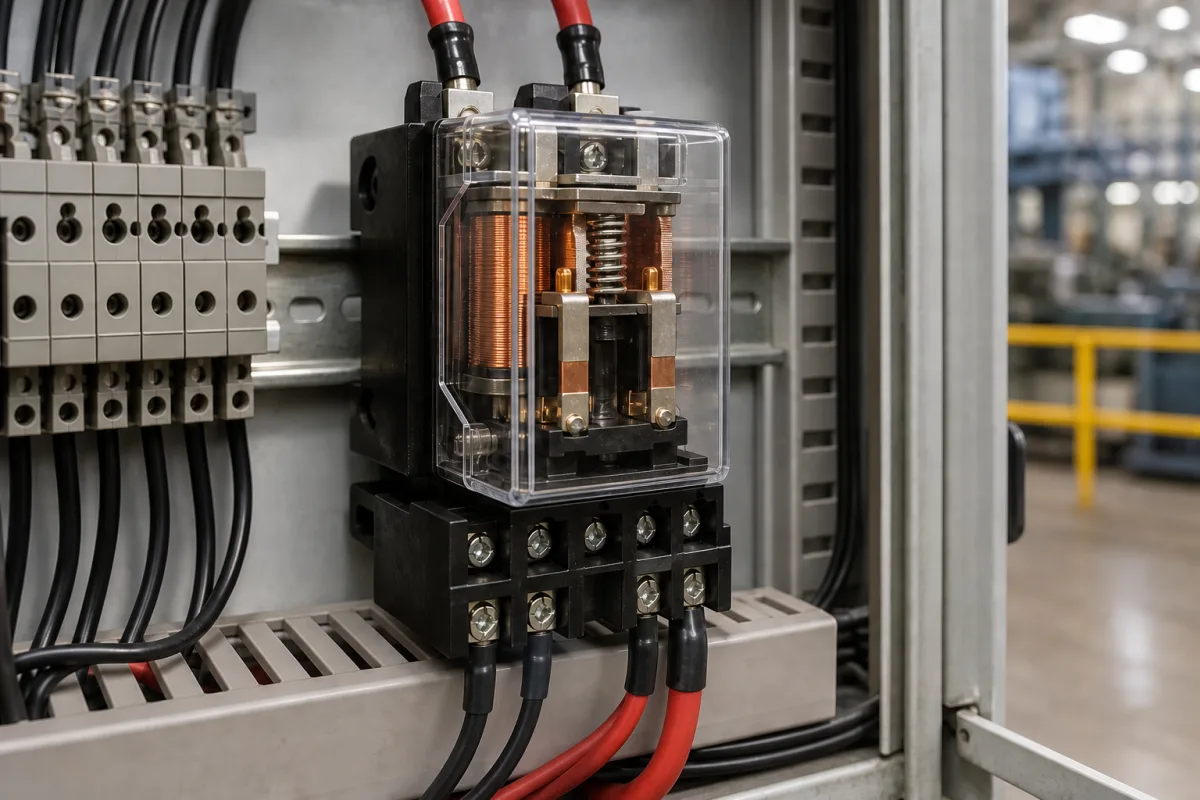

Leistungsrelais

Ein Leistungsrelais ist eine kritische Komponente in einem Temperaturregelmodul, das als elektrisch betätigter Schalter fungiert. Es trennt Niederspannungs-Steuersignale von Hochleistungs-Heiz-/Kühlkreisen und ermöglicht so eine sichere und zuverlässige Aktivierung von Temperaturregelelementen basierend auf Controller-Befehlen. Das Produkt gehört zur Branche der elektrischen Ausrüstung und ist als Komponente klassifiziert. Seine Hauptfunktion besteht darin, die Lücke zwischen Niederspannungs-Steuerelektronik und Hochstromlasten wie Heizelementen, Kompressoren oder Ventilatoren zu überbrücken. Das Relais arbeitet mit einem Spulenspannungsbereich von 9–36 V DC, Kontaktstrom Nennwerte von 10–30 A und Schaltspannungen bis zu 250–277 V AC. Die Spulenleistungsaufnahme liegt typischerweise zwischen 0,9 und 1,2 W. Der Kontaktwiderstand beträgt ≤100 mΩ bei 6 V DC und 1 A, während der Isolationswiderstand ≥1000 MΩ zwischen Spule und Kontakten bei 500 V DC beträgt. Die dielektrische Festigkeit beträgt 2500–5000 V AC für 1 Minute. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C. Die mechanische Lebensdauer beträgt ≥10^7 Schaltspiele, die elektrische Lebensdauer ≥10^5 Schaltspiele bei Nennlast (ohmsch). Die Schutzart beträgt IP54–IP65 gemäß IEC 60529, das typische Gewicht 30–50 g. Zu den Materialien gehören Kupfer (Spule und Kontakte), Kunststoff (Gehäuse) und Stahl (Kern und Feder). Diese Spezifikationen sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Das Relais ist kein eigenständiges Produkt, sondern eine Komponente zur Integration in größere Systeme. Es ist wichtig, modellspezifische Parameter und Normen vor dem Kauf mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.

Wenn ein Niederspannungs-Steuersignal vom Temperaturregler an die Relaisspule angelegt wird, erzeugt es ein Magnetfeld, das einen Anker bewegt. Diese mechanische Aktion schließt oder öffnet Hochstromkontakte und verbindet oder trennt so die Stromversorgung von Heizelementen, Kompressoren oder Ventilatoren, um den gewünschten Temperatursollwert zu erreichen. Das Relais gewährleistet die elektrische Trennung zwischen Steuerkreis und Leistungskreis und schützt empfindliche Elektronik vor hohen Spannungen und Strömen. Das Magnetfeld der Spule überwindet die Federkraft und zieht den Anker, um den Kontaktzustand zu ändern. Wenn das Steuersignal entfernt wird, bringt die Feder den Anker in seine ursprüngliche Position zurück und stellt den ursprünglichen Kontaktzustand wieder her. Dieser Schaltmechanismus ermöglicht eine präzise Ein-/Aus-Steuerung von Hochleistungslasten basierend auf Controller-Befehlen.
