Technische Definition

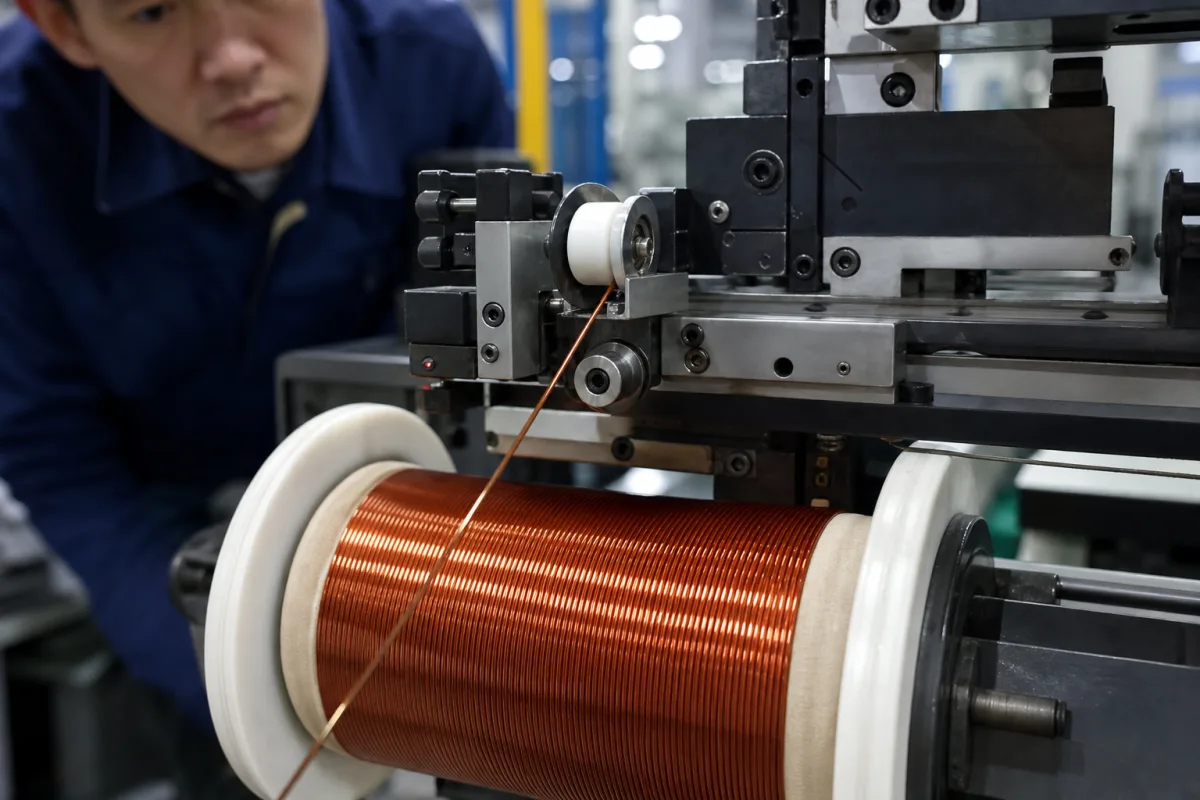

Der Drahtführungsmechanismus ist eine kritische Unterbaugruppe in einer Wickelmaschine für Drehstrom-Asynchronmotoren. Seine Hauptfunktion besteht darin, den lackierten Kupferdraht von der Spule präzise zum Statorblechpaket zu führen und so eine genaue Platzierung, konstante Spannung und korrekte Schichtung der Drahtspulen gemäß dem Wickelmuster des Motors sicherzustellen. Er beeinflusst direkt die Qualität, Konsistenz und elektrische Leistung der fertigen Motorwicklungen. Der Mechanismus besteht typischerweise aus einem Führungsrohr, Rollen oder Düsen, die auf einem beweglichen Schlitten oder Arm montiert sind. Er folgt einem programmierten Pfad (oft CNC-gesteuert), der den Statornuten entspricht. Während die Wickelmaschine den Stator dreht oder den Wickelkopf bewegt, führt die Führung den Draht präzise in die vorgesehenen Nuten und steuert den Eintrittswinkel, die Spannung und die Schichtung des Drahtes, um die erforderliche Spulenkonfiguration zu bilden. Der Mechanismus ist für Drahtdurchmesser im Bereich von 0,5–2,0 mm ausgelegt, mit Führungsrollenbreiten von 10–30 mm. Die Positioniergenauigkeit wird innerhalb von ±0,05 mm gehalten, um eine konsistente Wickelsteigung zu gewährleisten. Die maximale Verfahrgeschwindigkeit liegt zwischen 5–15 m/min, und die Betriebstemperatur ist von -20 bis 80°C spezifiziert. Die relative Luftfeuchtigkeit sollte 95% (nicht kondensierend) nicht überschreiten. Das Gerät bietet Schutzart IP54–IP65 gemäß IEC 60529. Häufig verwendete Materialien sind Edelstahl, gehärteter Werkzeugstahl und technische Kunststoffe wie PEEK. Die Materialgüte für Aluminiumkomponenten ist 6061-T6 gemäß ASTM B221. Die Oberflächenhärte an Kontaktflächen ist mit HRC 45–50 angegeben. Das Gewicht variiert je nach Größe und Material zwischen 1,5–3,5 kg. Die Montagelochdurchmesser sind mit Standard-M6–M12-Schrauben kompatibel. Diese Werte sind Referenzbereiche; überprüfen Sie die modellspezifischen Spezifikationen mit dem Hersteller.
Funktionsprinzip
Der Mechanismus funktioniert, indem er den Draht durch eine Reihe von Rollen oder eine Düse führt, die auf einem beweglichen Schlitten montiert sind. Der Schlitten bewegt sich entlang eines programmierten Pfads, typischerweise CNC-gesteuert, der mit den Statornuten ausgerichtet ist. Während sich der Stator dreht oder sich der Wickelkopf bewegt, führt die Führung den Draht mit dem richtigen Winkel und der richtigen Spannung in die Nuten. Die Rollen oder die Düse steuern den Eintrittswinkel und die Schichtung des Drahtes, um eine gleichmäßige Wicklung zu gewährleisten. Die Positioniergenauigkeit von ±0,05 mm sorgt für eine konsistente Steigung, während die Verfahrgeschwindigkeit von 5–15 m/min ein effizientes Wickeln ermöglicht. Das Design umfasst Funktionen zur Aufrechterhaltung der Spannung und zur Vermeidung von Drahtschäden, wie glatte Oberflächen und geeignete Materialien.
