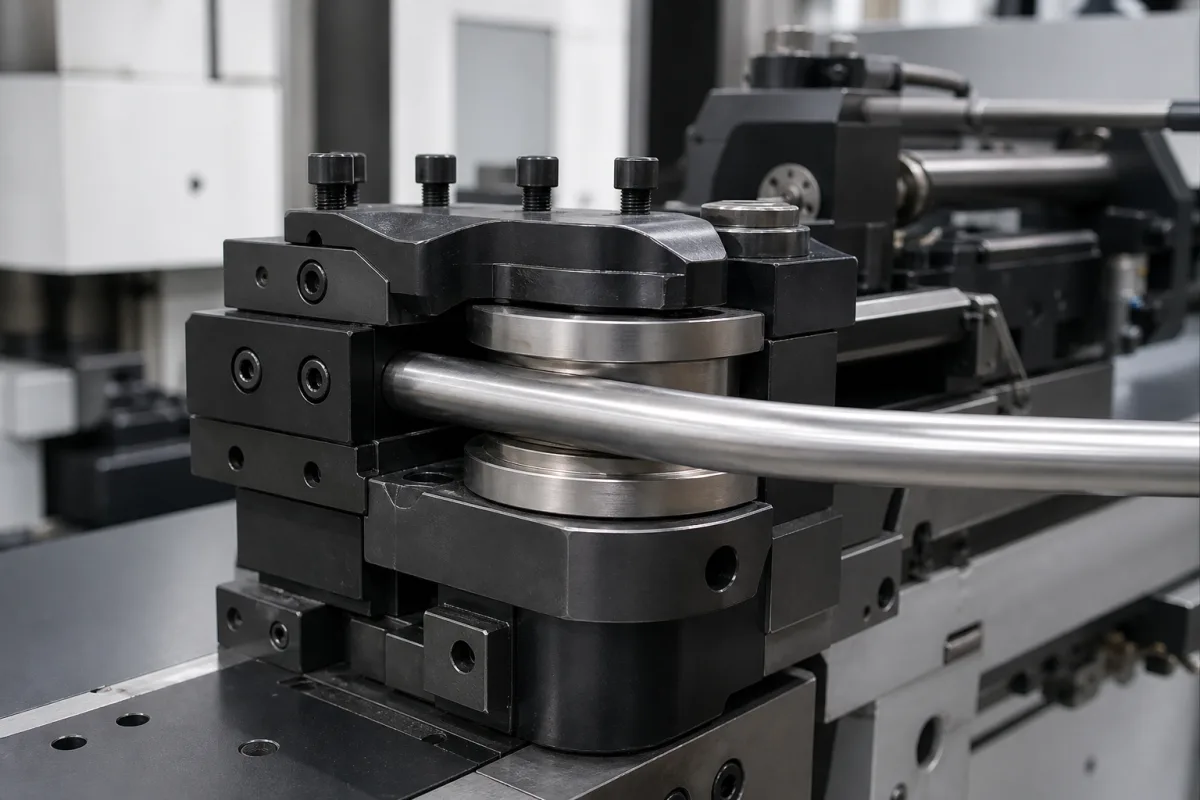

Biegewerkzeug-Halter

Der Biegewerkzeug-Halter ist ein kritisches Bauteil der Biegearm-Baugruppe, das eine starre und präzise Montage sowie Ausrichtung von Biegewerkzeugen ermöglicht. Er gewährleistet die korrekte Positionierung der Werkzeuge während Metallumformungsprozessen und erhält Maßgenauigkeit und Wiederholbarkeit in Biegeprozessen. Der Halter ist für Standard-Biegewerkzeuge mit einem Werkzeughöhenbereich von 50–200 mm und einem Werkzeugbreitenbereich von 20–100 mm ausgelegt. Er bietet eine Klemmkraft von 20–50 kN, um das Werkzeug sicher zu halten, und erreicht eine Positioniergenauigkeit von ±0,05 mm und eine Wiederholbarkeit von ±0,02 mm, die für konsistente Biegeergebnisse entscheidend sind. Der Halter arbeitet in einem Temperaturbereich von -10 bis 60 °C und ist nach IP54 gegen Staub und Spritzwasser geschützt. Er wird aus Werkzeugstahl oder legiertem Stahl hergestellt, mit einer typischen Materialgüte von 42CrMo4 (DIN EN 10083) und einer Oberflächenhärte von 48–52 HRC (DIN EN ISO 6508). Das Gewicht des Halters beträgt je nach Größe 15–30 kg. Der maximale Betriebsdruck beträgt 16 MPa und darf nicht überschritten werden. Dieses Bauteil wird in der Herstellung von Metallprodukten eingesetzt, insbesondere bei Biegeoperationen, bei denen eine präzise Werkzeugausrichtung entscheidend ist. Der Halter verwendet mechanische Klemmmechanismen wie Bolzen, Keile oder Hydrauliksysteme, um das Werkzeug zu sichern und Biegekräfte vom Biegearm auf das Werkzeug zu übertragen, während die Ausrichtung beibehalten wird. Es ist wichtig, modellspezifische Werte und Normen vor der Beschaffung oder Verwendung mit dem Hersteller oder Lieferanten zu verifizieren.

Der Biegewerkzeug-Halter verwendet mechanische Klemmmechanismen wie Bolzen, Keile oder Hydrauliksysteme, um Biegewerkzeuge sicher zu fixieren. Er überträgt Biegekräfte vom Biegearm auf das Werkzeug und hält dabei eine präzise Ausrichtung aufrecht, was konsistente Biegewinkel ermöglicht und Werkzeugbewegungen während des Betriebs verhindert. Die Klemmkraft von 20–50 kN gewährleistet sicheres Halten, und die Positioniergenauigkeit von ±0,05 mm sowie die Wiederholbarkeit von ±0,02 mm tragen zu konsistenten Ergebnissen bei. Der Halter ist für Werkzeuge innerhalb der angegebenen Höhen- und Breitenbereiche ausgelegt, und sein Betriebstemperaturbereich sowie die IP-Schutzart definieren seine Umgebungsgrenzen. Korrekte Installation und Wartung sind erforderlich, um die Leistung zu erhalten.
