Biegearm-Baugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Biegearm-Baugruppe im Bereich Maschinen- und Anlagenbau anhand von Nennbiegemoment bis Biegewinkelbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Biegearm-Baugruppe wird durch die Baugruppe aus Biegearmrahmen und Biegegesenkhalter beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die mechanische Baugruppe, die in industriellen Rohrbiegemaschinen kontrollierte Kraft zum Biegen von Rohren aufbringt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

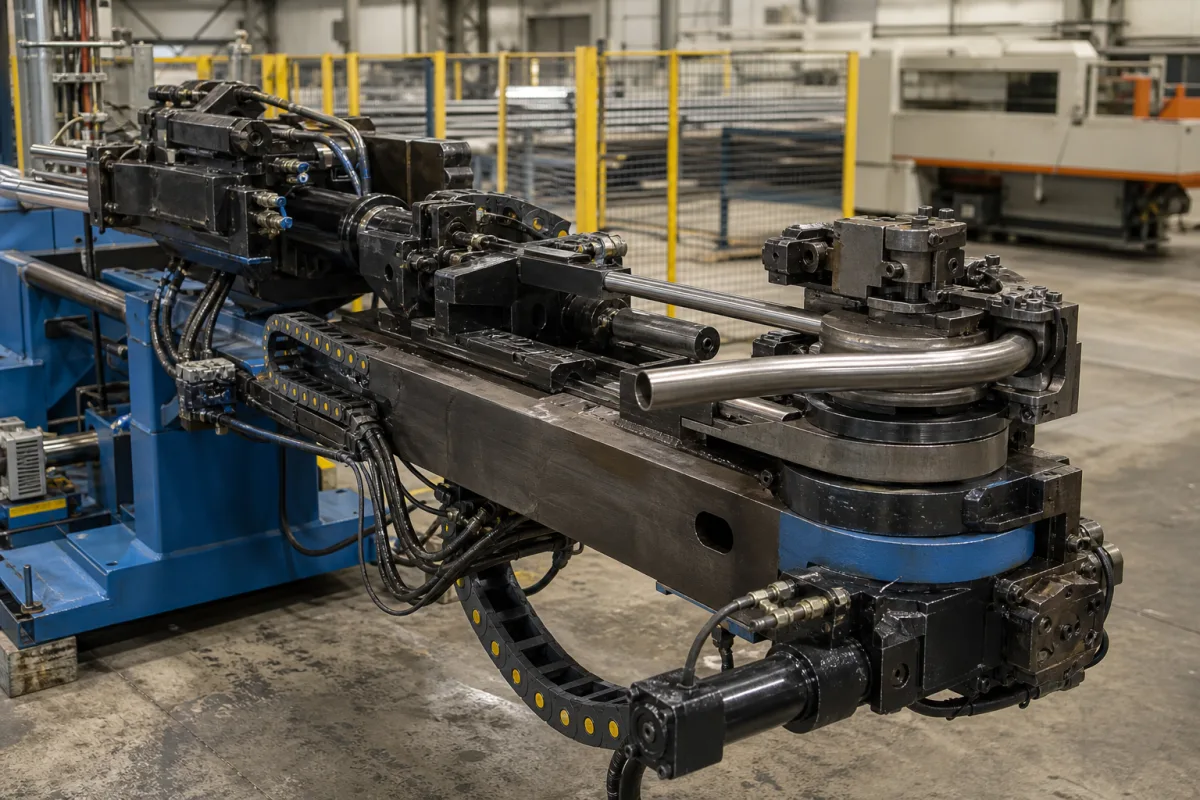

Biegearm-Baugruppe in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Biegearm-Baugruppe

Technische Definition

Die Biegearm-Baugruppe ist eine kritische Komponente industrieller Rohrbiegemaschinen. Sie besteht aus mehreren integrierten Teilen, die zusammenarbeiten, um Metallrohre präzise zu positionieren und Biegekraft aufzubringen. Als primärer Kraftaufbringungsmechanismus formt sie gerade Rohre gemäß spezifizierten Winkeln und Radien in gebogene Formen. Die Baugruppe erhält hydraulische oder mechanische Kraft vom Antriebssystem der Maschine, die über Gestänge und Drehpunkte auf das Biegewerkzeug oder den Dorn übertragen wird. Wenn sich der Arm entlang eines vorgegebenen Pfads dreht oder bewegt, übt er kontrollierten Druck auf das Rohr gegen eine stationäre Spannbacke aus, wodurch die gewünschte Biegung entsteht, während Verformung minimiert und die Rohrintegrität erhalten bleibt. Typische Materialien umfassen legierten Stahl und gehärteten Werkzeugstahl. Zu den wichtigsten Parametern gehören Nennbiegemoment (500–2000 N·m), Biegewinkelbereich (0–180°), Biegegeschwindigkeit (0,5–2,5 U/min), Positioniergenauigkeit (±0,05°), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-10–60 °C), Schutzart (IP54–IP65, IEC 60529), Materialgüte (42CrMo–40Cr, GB/T 3077), Gewicht (150–350 kg) und Schnittstelle (ISO 9409-1-50-4-M6, ISO 9409-1). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Baugruppe ist für die Integration in industrielle Rohrbiegemaschinen ausgelegt; ihre Auswahl hängt von Rohrgröße, Materialfestigkeit und erforderlicher Biegegenauigkeit ab. Wartungssignale umfassen ungewöhnliche Geräusche, Vibrationen oder verringerte Positioniergenauigkeit. Versagensgrenzen umfassen das Überschreiten des Nennmoments oder den Betrieb außerhalb der Temperaturgrenzen. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Die Baugruppe erhält hydraulische oder mechanische Kraft vom Antriebssystem der Maschine, die über Gestänge und Drehpunkte auf das Biegewerkzeug oder den Dorn übertragen wird. Wenn sich der Arm entlang eines vorgegebenen Pfads dreht oder bewegt, übt er kontrollierten Druck auf das Rohr gegen eine stationäre Spannbacke aus, wodurch die gewünschte Biegung entsteht, während Verformung minimiert und die Rohrintegrität erhalten bleibt.

Hauptmaterialien

Legierungsstahl, Gehärteter Werkzeugstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennbiegemoment	500–2000 N·m	Determines max tube size and material strength
Biegewinkelbereich	0–180 °	Full range for standard bends
Biegegeschwindigkeit	0.5–2.5 r/min	Affects cycle time and surface quality
Positioniergenauigkeit	±0.05 °	Critical for repeatable bend angles
Betriebstemperatur	-10–60 °C	Outside range may affect seals and lubricants
Schutzart	IP54–IP65	Protects against dust and water jetsIEC 60529
Werkstoffgüte	42CrMo–40Cr	High strength and wear resistanceGB/T 3077
Gewicht	150–350 kg	Affects machine stability and handling
Befestigungsschnittstelle	ISO 9409-1-50-4-M6	Standard flange for robotic and machine integrationISO 9409-1

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Biegearmrahmen
Haupttragkonstruktion, die alle anderen Komponenten aufnimmt und Biegekräfte überträgt
Material: Legierter Stahl
Biegegesenkhalter
Sichert und positioniert das Biegegesenk, das das Rohr kontaktiert und formt
Material: Vergüteter Werkzeugstahl
Schwenklagerbaugruppe
Ermöglicht eine reibungsarme Drehbewegung des Biegearms um die Mittelachse
Material: Lagerstahl
Kraftübertragungsgestänge
Verbinder zwischen Kraftquelle und Biegearm zur Übertragung mechanischer Kräfte
Material: Schmiedestahl
Biegegesenk
Das Profilwerkzeug, um das das Rohr gebogen wird; es bestimmt den Biegeradius.
Dorn
Stützt das Rohr während des Biegens von innen, um ein Einknicken der Wand zu verhindern, bei Dornbiegevorrichtungen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 300 bar hydraulischer Druck
Weitere Spezifikationen:	Maximale Biegekraft: 50 kN, Hubweg: 200-500 mm, Wiederholgenauigkeit: ±0,1 mm
Betriebstemperatur:	-10°C bis +60°C

Montage- und Anwendungskompatibilität

Hydrauliköl (ISO VG 46)Stahlrohre (Kohlenstoffstahl, Edelstahl)Aluminiumrohre (6000er Serie)

Nicht geeignet: Hochkorrosive Umgebungen (z.B. Salzsprühnebel, chemische Verarbeitung)

Auslegungsdaten

Rohraußendurchmesser (OD) und Wandstärke
Erforderlicher Biegeradius und -winkel
Streckgrenze und Zugfestigkeit des Materials

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

15-75 kN Biegekraft, 0,1-2,0 mm/s Biegegeschwindigkeit, 0,05-0,15 mm Positioniergenauigkeit

Belastungs- und Ausfallgrenzen

Materialstreckgrenze bei 85 kN Biegekraft überschritten, hydraulischer Druck übersteigt 210 bar, Winkelabweichung übersteigt 0,25 Radiant

Plastische Verformung tritt auf, wenn das angewandte Biegemoment die Streckgrenze des Materials überschreitet (σ_y = 450 MPa für gehärteten Stahl), was zu permanenter geometrischer Verzerrung und Verlust der Maßgenauigkeit führt

Fertigungskontext

Biegearm-Baugruppe wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Ermüdungsrissbildung

Ursache: Zyklische Belastung durch wiederholte Biegevorgänge, die zur Rissinitiierung an Spannungskonzentrationspunkten wie Schweißnähten oder scharfen Kanten führt

Lagerfressen

Ursache: Schmierungsschaden aufgrund von Kontamination, falscher Schmierstoffauswahl oder übermäßiger Betriebstemperaturen, die zu Metall-auf-Metall-Kontakt und Fressen führen

Wartungsindikatoren

Ungewöhnliche Schleif- oder Kratzgeräusche während des Betriebs, die auf Lagerverschleiß oder Fehlausrichtung hinweisen
Sichtbare Risse oder Verformungen in der Armstruktur, insbesondere in der Nähe von Drehpunkten oder lasttragenden Abschnitten

Technische Hinweise

Implementierung prädiktiver Wartung mittels Schwingungsanalyse und Thermografie zur Früherkennung von Lagerverschleiß und Fehlausrichtung vor katastrophalem Ausfall
Etablierung korrekter Schmierungspraktiken mit Kontaminationskontrolle unter Verwendung des richtigen Schmierstofftyps und der richtigen Menge in spezifizierten Intervallen basierend auf den Betriebsbedingungen

Konformität und Fertigungsnormen

Referenznormen

ISO 2768-1: Allgemeintoleranzen für lineare und winklige MaßeANSI B4.1: Bevorzugte Grenzmaße und Passungen für zylindrische TeileDIN 7184: Toleranzen für das Biegen von Blechen

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Biegewinkel: +/-0,5 Grad

Qualitätsprüfung

Maßliche Überprüfung mit Koordinatenmessgerät (KMG)
Härteprüfung (Rockwell-C-Skala)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikflüssigkeitskontamination übersteigt ISO 4406 18/16/13 Reinheitsgrad → Servoventil-Spulenklemmung verursacht unkontrollierte Kraftanwendung → Einbau einer doppelten 3-Mikron-Absolutfilterung mit Differenzdrucküberwachung und automatischer Umgehung

Biegewerkzeugverschleiß übersteigt 0,3 mm radiales Spiel von den Nennmaßen → Rohrwandverdünnung und Ovalitätsfehler übersteigen 12 % des Nenndurchmessers → Implementierung laserbasierter In-Prozess-Messung mit automatischem Werkzeugwechsel bei 0,25 mm Verschleißschwelle
