Rohrbündel für Hochdruck-Ammoniaksynthese-Kreislaufwärmetauscher

Name: Rohrbündel für Hochdruck-Ammoniaksynthese-Kreislaufwärmetauscher
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Rohrbündel für Hochdruck-Ammoniaksynthese-Kreislaufwärmetauscher im Bereich Herstellung von Düngemitteln und Stickstoffverbindungen anhand von Auslegungsdruck bis Wärmeübertragungsfläche eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Rohrbündel für Hochdruck-Ammoniaksynthese-Kreislaufwärmetauscher wird durch die Baugruppe aus Wärmeaustauschrohre und Rohrhalteplatten beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

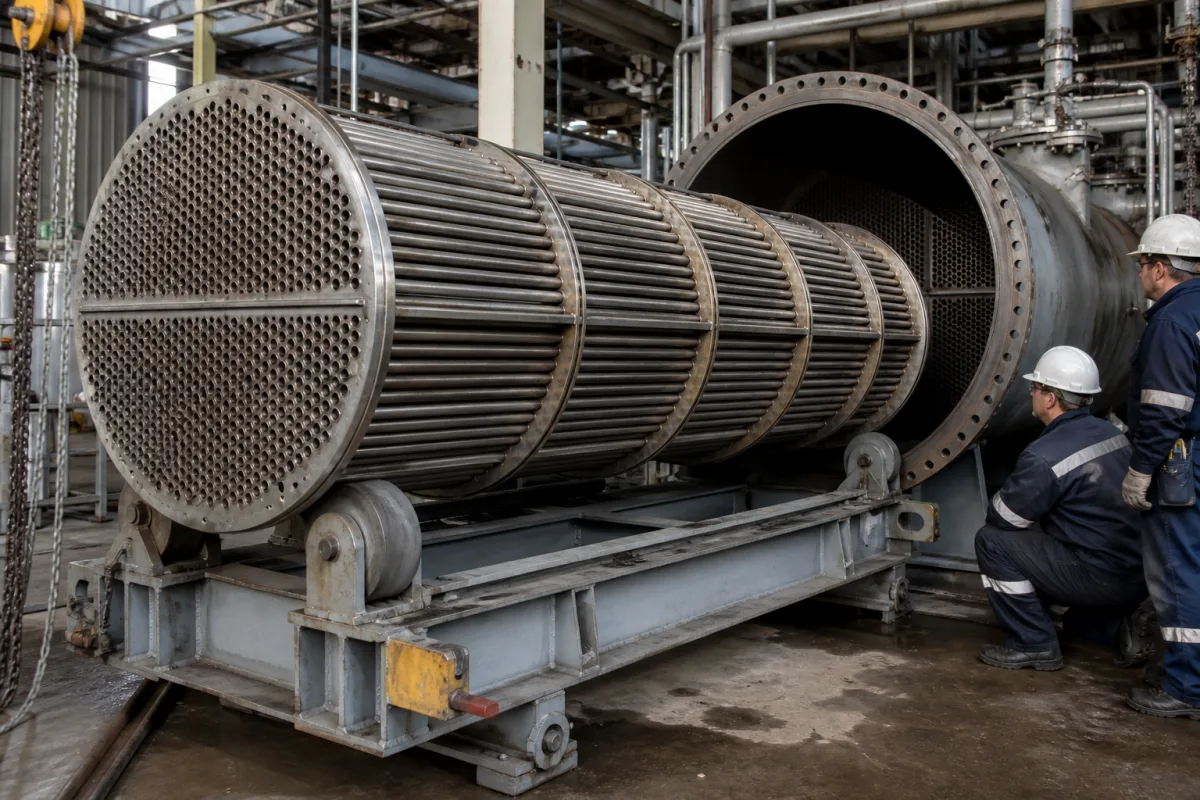

Rohrbündelbaugruppe für den Wärmeaustausch in Hochdruck-Ammoniaksynthese-Kreisläufen

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Eine kritische Wärmetauscherkomponente, speziell für Ammoniaksyntheseprozesse bei erhöhten Drücken ausgelegt. Diese Rohrbündelbaugruppe überträgt effizient Wärme zwischen Prozessströmen, während sie korrosiven Ammoniakumgebungen und thermischen Spannungen standhält. Sie ermöglicht eine präzise Temperaturregelung in Synthesekreisläufen, optimiert Reaktionskinetik und Energieeffizienz. Die Komponente ist für die Integration in Rohrbündelwärmetauscher (Kesselwärmetauscher) innerhalb von Düngemittelproduktionsanlagen konstruiert.

Funktionsprinzip

Wärmeübertragung erfolgt durch Wärmeleitung über die Rohrwände zwischen Hochdruck-Prozessmedien, die durch die Rohre strömen, und dem Mantelseiten-Medium, wodurch die Temperaturregelung in der Ammoniaksynthese ermöglicht wird.

Technische Parameter

Auslegungsdruck

Maximaler BetriebsdruckMPa

Wärmeübertragungsfläche

Gesamte effektive Wärmeaustauschflächem²

Rohraußendurchmesser

Außendurchmesser einzelner Rohremm

Rohrwandstärke

Mindestwandstärke von Rohrenmm

Bündellänge

Gesamtlänge der Rohrbündelanordnungmm

Maximaltemperatur

Höchstzulässige Betriebstemperatur°C

Hauptmaterialien

Edelstahl 1.4404 (316L) Nickellegierung 2.4856 (Alloy 625)

Komponenten / BOM

Wärmeaustauschrohre

Primäre Wärmeübertragungselemente für den Prozessfluidtransport

Material: Edelstahl 1.4404 (316L)

Rohrhalteplatten

Halten die Rohrausrichtung aufrecht und verhindern Vibrationen

Material: Kohlenstoffstahl

Spurstangen

Sicherung der strukturellen Integrität des Rohrbündels

Material: Edelstahl

Abstandshalter

Gewährleistet den korrekten Rohrabstand für die Mantelseitenströmung

Material: Edelstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Temperaturdurchgehen im Katalysatorbett über 550 °C → Kriechen des Rohrmaterials führt zu Wanddickenabnahme unter 2,5 mm Mindestkonstruktionswandstärke → Redundante Thermoelemente mit 2-aus-3-Abstimmungslogik installieren, um Notkühlsystem bei 530 °C auszulösen

Prozessgaszusammensetzung verschiebt sich zu >0,5 % Sauerstoffgehalt durch Lufteintritt → Nitrierungsversprödung der Rohroberflächen reduziert Bruchzähigkeit unter 40 MPa√m → Kontinuierlichen Sauerstoffanalysator mit automatischer Synthesekreislauf-Abschaltung bei 0,3 % O2-Konzentration implementieren

Technische Bewertung

Betriebsbereich

150–250 bar, 400–500 °C

Belastungs- und Ausfallgrenzen

Rohrwandspannung überschreitet 310 MPa Streckgrenze von Edelstahl 1.4404 (316L) bei 250 bar Innendruck mit 50 °C Temperaturgradient

Spannungsrisskorrosion durch Chloridionenkonzentration > 25 ppm im Prozessstrom bei Temperaturen > 200 °C, kombiniert mit zyklischen thermischen Spannungen aus Schwankungen der Synthesereaktions-Exothermie

Fertigungskontext

Rohrbündel für Hochdruck-Ammoniaksynthese-Kreislaufwärmetauscher wird innerhalb von Herstellung von Düngemitteln und Stickstoffverbindungen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Ammonia synthesis heat exchanger core High-pressure tube bundle assembly Synthesis loop exchanger tube nest Process heat transfer bundle

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	Bis zu 300 bar (30 MPa)
Verstellbereich / Reichweite:	50–500 m³/h pro Bündel
Einsatztemperatur:	-40 °C bis 450 °C

Montage- und Anwendungskompatibilität

Ammoniaksynthesegas (N2/H2-Gemisch)Prozesswasser/DampfHochdruck-Kühlöl

Nicht geeignet: Chloridhaltige Umgebungen (Risiko von Spannungsrisskorrosion)

Auslegungsdaten

Erforderliche Wärmeleistung (kW)
Rohr- und Mantelseitige Druckverluste (bar)
Verfügbarer Installationsraum (Längen-/Durchmesserbeschränkungen)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Spannungsrisskorrosion

Cause: Kombination aus Zugspannung durch Hochdruckbetrieb und korrosiver Umgebung durch Ammoniak, Wasser oder Verunreinigungen wie Chloride, die zu Rissbildung und -ausbreitung in den Rohrwerkstoffen führt, oft verstärkt durch Temperaturschwankungen und Eigenspannungen aus der Fertigung.

Thermische Ermüdungsrissbildung

Cause: Wiederholte thermische Zyklen durch Anfahr-/Abfahrvorgänge oder Prozesstemperaturschwankungen, die zu unterschiedlicher Ausdehnung zwischen Rohren und Rohrböden führen, was Rissbildung an Rohr-Rohrboden-Verbindungen oder entlang der Rohrwände durch zyklische Spannung verursacht.

Wartungsindikatoren

Akustisch: Hochfrequente Vibrationen oder Klappergeräusche vom Wärmetauschermantel, die auf lockere Rohre, strömungsinduzierte Vibration oder bevorstehenden Rohrbruch hinweisen.
Visuell: Ammoniakgeruch oder weißer Dampfnebel um den Wärmetauscher, was auf Rohrleckagen oder Risse hinweist, die Ammoniakaustritt ermöglichen, oft begleitet von Druckabfallanomalien oder erhöhtem Nachspeisegasbedarf.

Technische Hinweise

Regelmäßige Wirbelstromprüfung oder Ultraschallprüfung während Stillstandszeiten zur Erkennung von Rissen im Frühstadium oder Wanddickenabnahme durchführen, mit Fokus auf kritische Bereiche wie Rohrenden, Biegungen und Schweißnähte, und detaillierte Prüfprotokolle für Trendanalysen führen.
Anfahr- und Abfahrverfahren optimieren, um thermische Schocks zu minimieren, durch Steuerung der Temperaturrampenraten und Sicherstellung einer ordnungsgemäßen Vorwärmung, und gegebenenfalls Dehnungsausgleicher oder flexible Verbindungen zur Aufnahme thermischer Ausdehnungsspannungen installieren.

Compliance & Manufacturing Standards

Reference Standards

DIN EN ISO 9328-2:2019 - Nahtlose Stahlrohre für DruckbeanspruchungAD 2000 Regelwerk - DruckbehälterDIN EN 10216-5 - Nahtlose Rohre aus nichtrostenden Stählen für Druckbeanspruchung

Manufacturing Precision

Rohr-Außendurchmesser: +/-0,1 mm
Rohrwandstärke: +/-10 % der Nennwandstärke

Quality Inspection

Hydrostatischer Drucktest
Wirbelstromprüfung zur Rohrintegrität

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche Werkstoffe werden in diesem Ammoniaksynthese-Wärmetauscher-Rohrbündel verwendet?

Dieses Rohrbündel ist aus korrosionsbeständigem Edelstahl 1.4404 (316L) und hochfestem Nickellegierung 2.4856 (Alloy 625) gefertigt, speziell ausgewählt für die Dauerhaftigkeit in Hochdruck-Ammoniaksyntheseumgebungen.

Was sind die Hauptspezifikationen für dieses Wärmetauscher-Rohrbündel?

Wesentliche Spezifikationen umfassen kundenspezifische Bündellänge, Auslegungsdruck in MPa, Wärmeübertragungsfläche in m², maximale Betriebstemperatur in °C, Rohraußendurchmesser und Rohrwandstärke – alles für Ammoniaksynthese-Kreislaufanwendungen ausgelegt.

Welche Komponenten sind in der Rohrbündelbaugruppe enthalten?

Die vollständige Baugruppe umfasst Wärmeaustauschrohre, Abstandshalter für korrekte Rohrausrichtung, Zuganker für strukturelle Integrität und Rohrträgerplatten – alles für optimale Leistung in Düngemittelherstellungsprozessen ausgelegt.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
