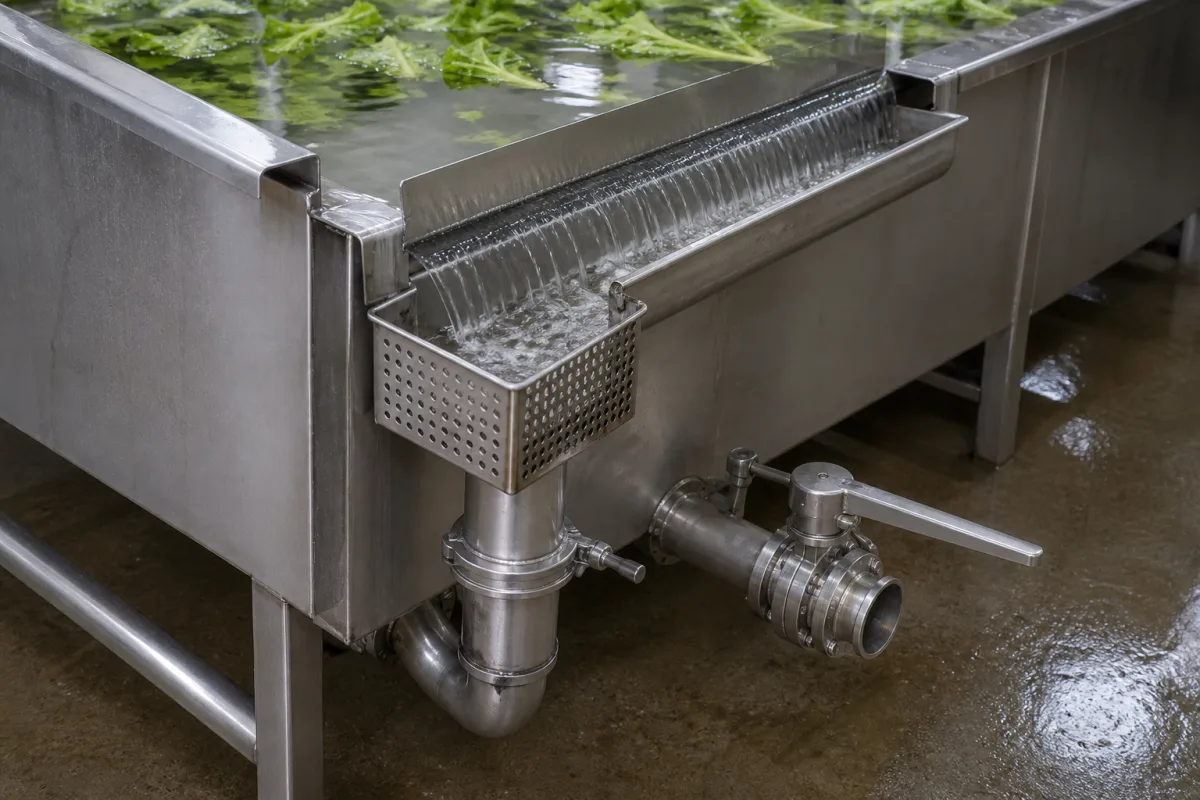

Überlaufwehr/Abfluss

Das Überlaufwehr/Abfluss ist eine integrierte Komponente, die für Edelstahl-Waschbehälter in der Lebensmittelherstellung entwickelt wurde. Es vereint zwei wesentliche Funktionen: ein Überlaufwehr, das einen konstanten Flüssigkeitsstand aufrechterhält, indem überschüssige Flüssigkeit bei Erreichen der Kapazität überläuft, und eine Ablaufbaugruppe, die einen kontrollierten Auslass für die vollständige Entleerung während Reinigungs- oder Wartungszyklen bietet. Hergestellt aus Edelstahl der Güten 304 oder 316L, ist die Komponente für hygienische Umgebungen geeignet und kann je nach Installationsanforderungen mit Klemm- oder Schweißverbindungen konfiguriert werden. Der Nenndurchmesser reicht von DN25 bis DN100 (ISO 6708) und passt sich verschiedenen Behälterkapazitäten und Durchflussraten an. Die Überlaufkapazität ist mit 5–50 m³/h angegeben, um sicherzustellen, dass das Wehr Spitzenzuflüsse ohne Überflutung bewältigen kann. Die Betriebstemperatur liegt zwischen -10°C und 120°C und ist damit für CIP/SIP-Reinigungszyklen geeignet, während der Betriebsdruckbereich von 0,1–0,6 MPa typisch für Schwerkraftsysteme ist; höhere Drücke können eine verstärkte Konstruktion erfordern. Die Oberflächenrauheit wird bei Ra ≤ 0,8 µm (ISO 4287) gehalten, um Hygienestandards für Lebensmittelkontakt zu erfüllen. Dichtungsmaterialien sind in EPDM für Heißwasser oder FKM für Chemikalienbeständigkeit erhältlich. Die Länge der Komponente variiert je nach Behälterwandstärke zwischen 100 und 300 mm, und das Gewicht liegt zwischen 0,5 und 5 kg. Als Verzeichniseintrag sind diese Werte Referenzbereiche; das tatsächliche Modell muss mit dem Hersteller auf spezifische Leistung und Konformität überprüft werden. Stellen Sie vor der Installation sicher, dass die ausgewählte Einheit Ihre Prozessanforderungen und geltenden Normen erfüllt.

Das Überlaufwehr funktioniert, indem es eine feste Überlaufkante auf einer vorbestimmten Höhe schafft. Wenn der Flüssigkeitsstand im Behälter über diese Höhe steigt, fließt überschüssige Flüssigkeit über das Wehr und wird zu einem Ablaufauslass geleitet, wodurch ein Überfüllen verhindert wird. Der Ablaufteil enthält einen Ventil- oder Klappenmechanismus, der bei Öffnung den Inhalt des Behälters durch Schwerkraft abfließen lässt. Diese Doppelfunktion ermöglicht sowohl eine kontinuierliche Niveauregelung als auch eine vollständige Entleerung bei Bedarf. Die Wehrhöhe und die Größe des Ablaufventils werden basierend auf der Behälterkapazität und den gewünschten Durchflussraten ausgewählt, um einen effizienten Betrieb während Füll-, Wasch- und Entleerungszyklen zu gewährleisten.
