Technische Definition

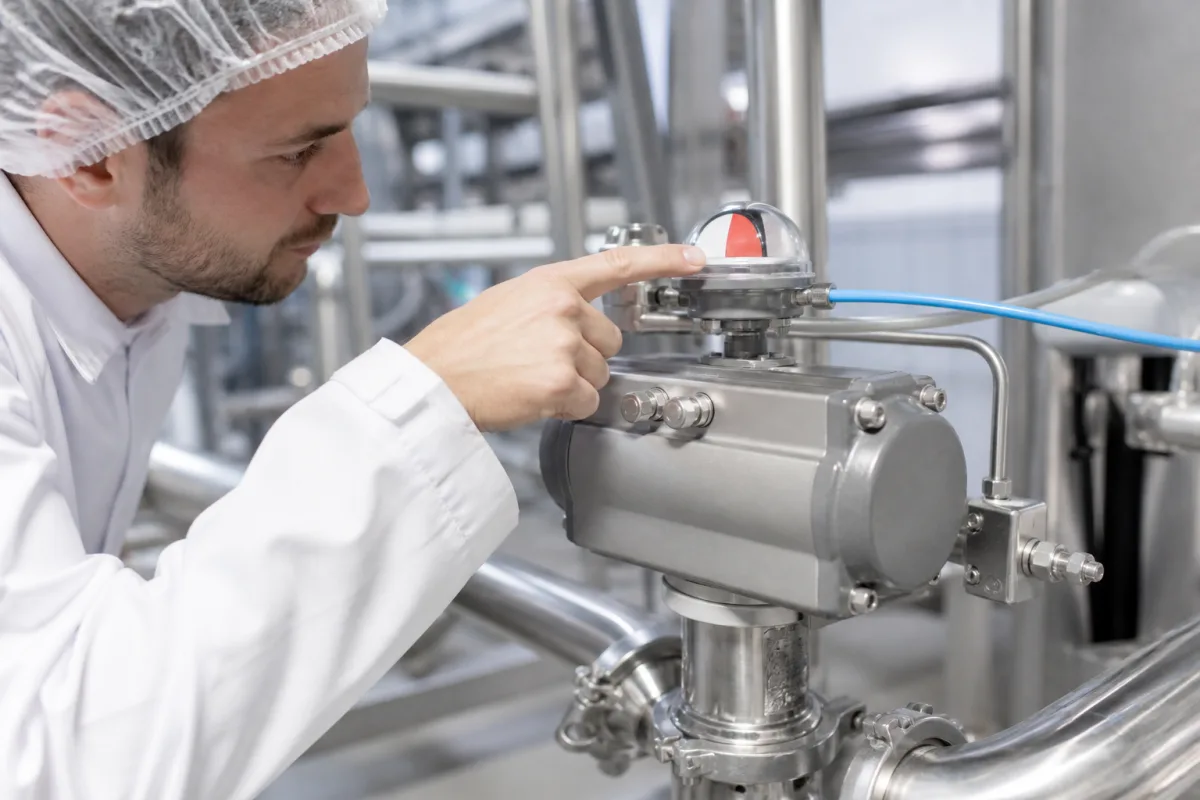

Der Stellungsanzeiger ist eine kritische Komponente von hygienischen Durchflussregelventilen, die in der Lebensmittelherstellung und anderen hygienischen Prozessen eingesetzt werden. Er bietet Echtzeit-Feedback – visuell oder elektronisch – über die Ventilposition (vollständig geöffnet, teilweise geöffnet oder vollständig geschlossen), sodass Bediener Prozessbedingungen überwachen und verifizieren können. Dies ist entscheidend für die Aufrechterhaltung korrekter Durchflussraten, die Verhinderung von Kontamination und die Sicherstellung von Chargenkonsistenz in hygienischen Anwendungen, bei denen Sauberkeit und präzise Kontrolle von größter Bedeutung sind. Der Anzeiger wird typischerweise am Ventilantrieb oder an der Spindel montiert, gemäß der Norm VDI/VDE 3845 für standardisierte Montage. Er ist in mechanischen und elektronischen Ausführungen erhältlich. Mechanische Anzeiger verwenden einen Zeiger oder Schieber, der sich gegen eine Skala bewegt und die Ventilposition anzeigt (z. B. 0-90° für Vierteldrehventile). Elektronische Anzeiger verwenden Sensoren wie Potentiometer oder Näherungsschalter, um die Spindelposition zu erfassen und ein Signal an eine entfernte Anzeige oder ein Steuerungssystem zu senden. Wichtige Parameter bei der Auswahl eines Stellungsanzeigers sind: Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-40–85°C), Versorgungsspannung (24 V DC ±10% für elektronische Versionen), Stromaufnahme (10–50 mA), Schutzart (IP54–IP65, gemäß IEC 60529), Gehäusematerial (Edelstahl 316L), Sichtfenstermaterial (PMMA), Gewicht (0,5–1,5 kg), Schaltausgang (2×SPDT), Wiederholbarkeit (±0,05 mm für mechanische) und visueller Anzeigebereich (0–90°). Verwendete Materialien umfassen Edelstahl (316L/304), lebensmittelechte Kunststoffe (z. B. PEEK, PTFE) und gehärtetes Glas. Diese Materialien gewährleisten Korrosionsbeständigkeit und Lebensmittelsicherheit. Stellen Sie sicher, dass Sie modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten verifizieren. Die aufgeführten Normen dienen nur als Referenz und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.
Funktionsprinzip
Der Stellungsanzeiger ist mechanisch mit der Ventilspindel oder dem Antrieb verbunden. Wenn sich das Ventil öffnet oder schließt, wird diese Bewegung auf den Anzeiger übertragen. Bei mechanischen Versionen dreht sich ein Zeiger gegen eine markierte Skala (z. B. 0-90° für Vierteldrehventile) oder ein Schieber bewegt sich. Bei elektronischen Versionen erfasst ein Sensor (z. B. Potentiometer, Näherungsschalter) die Spindelposition und sendet ein Signal an eine entfernte Anzeige oder ein Steuerungssystem. Der Anzeiger liefert Echtzeit-Feedback, sodass Bediener die Ventilposition überwachen und eine korrekte Prozesssteuerung sicherstellen können.
