Technische Definition

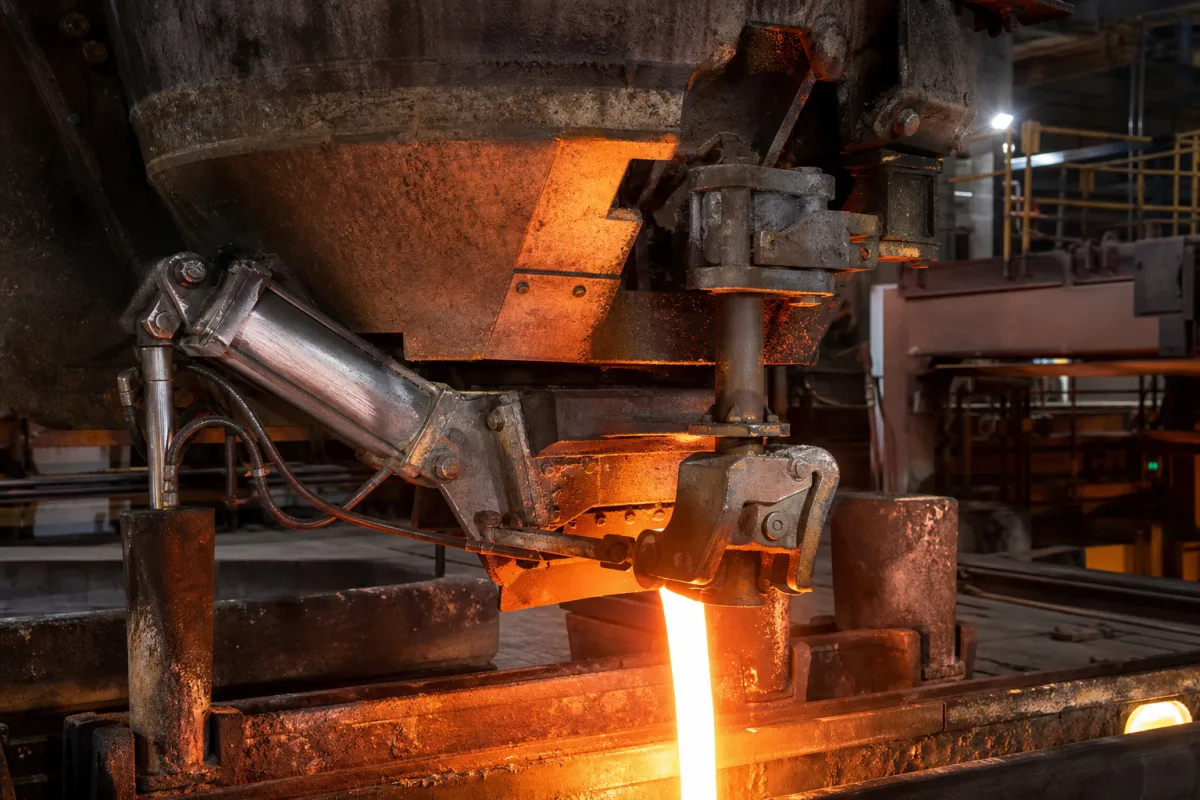

Der Durchflussregelmechanismus ist eine kritische Komponente in industriellen Systemen, die die Flüssigkeitsbewegung durch Ventile, Klappen oder variable Öffnungen präzise steuert. Er gewährleistet optimale Durchflussraten, hält den Systemdruck innerhalb festgelegter Bereiche, leitet Flüssigkeiten in geeignete Kanäle und verhindert Rückfluss oder Überdruckbedingungen, die die Effizienz oder Sicherheit des Systems beeinträchtigen könnten. Dieses Gerät wird typischerweise in Rohrleitungsnetzen von Anlagen der Grundmetallherstellung installiert, wo es den Durchfluss von Prozessflüssigkeiten wie Wasser, Ölen oder Gasen moduliert. Der Mechanismus ist in Konfigurationen erhältlich, die für Nennweiten von 15 bis 300 mm (gemäß ISO 6708), Betriebsdrücke von 1,0 bis 1,6 MPa und Temperaturen von -40 °C bis 85 °C geeignet sind. Sein Durchflusskoeffizient (Cv) reicht von 2,5 bis 1200 US-Gallonen pro Minute (gemäß IEC 60534-2-3) und gibt die Durchflusskapazität bei einem bestimmten Druckabfall an. Leckageraten sind mit 0,01 % bis 0,05 % des Nenndurchflusses (Klasse VI Absperrung gemäß ISO 5208) angegeben, was eine dichte Abdichtung gewährleistet. Die Betätigungszeiten für pneumatische oder elektrische Antriebe betragen 2 bis 10 Sekunden, mit einer Regelgenauigkeit von ±1,5 % der Spanne (gemäß IEC 60534-4). Elektrische Antriebe erfordern eine 24-V-Gleichstromversorgung (gemäß IEC 60038), und die Gehäuse sind nach IP54 bis IP65 (gemäß IEC 60529) klassifiziert. Gehäusematerialien umfassen WCB, CF8 und CF8M (gemäß ASTM A216 und A351), während Sitzmaterialien PTFE, PPL oder Metall sein können, abhängig von chemischer Beständigkeit und Temperaturanforderungen. Das Gewicht reicht von 5 bis 150 kg, was die Installation beeinflusst. Dieser Verzeichniseintrag bietet Referenzwerte; die tatsächlichen Spezifikationen müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden.
Funktionsprinzip
Der Mechanismus funktioniert, indem er die Querschnittsfläche des Strömungspfads durch verstellbare Komponenten wie Ventilteller, Schieberplatten oder variable Öffnungen physisch verändert. Bei Betätigung (manuell, pneumatisch oder elektrisch) begrenzen oder erweitern diese Komponenten den Durchflusskanal und steuern so Geschwindigkeit und Volumen der Flüssigkeit. Druckdifferenzen über dem Mechanismus werden durch kalibrierten Widerstand verwaltet, während die Richtungssteuerung durch Umlenkventile oder Mehrportkonfigurationen erreicht wird. Der Antrieb, der manuell, pneumatisch oder elektrisch sein kann, treibt die Bewegung der internen Komponenten an. Bei pneumatischen oder elektrischen Versionen beträgt die Betätigungszeit typischerweise 2 bis 10 Sekunden für einen vollen Hub. Die Regelgenauigkeit von ±1,5 % der Spanne gewährleistet eine präzise Steuerung. Das Design des Mechanismus ermöglicht eine dichte Absperrung mit Leckageraten von nur 0,01 % des Nenndurchflusses, um unerwünschte Leckagen zu verhindern. Die verwendeten Materialien wie Edelstahl oder Bronzelegierung bieten Haltbarkeit und Korrosionsbeständigkeit in industriellen Umgebungen.
