Technische Definition

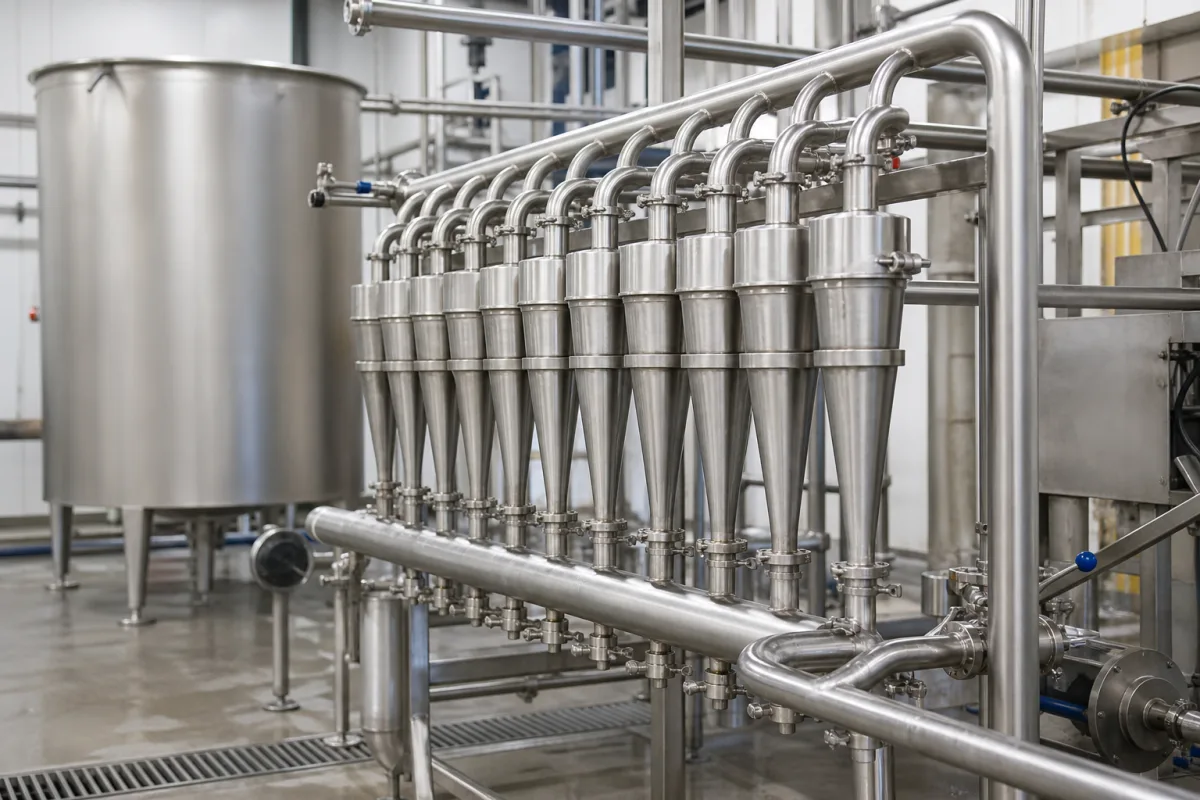

Der Stärke-Hydrozyklon-Trennkegel ist ein präzisionsgefertigtes konisches Bauteil, das in der Stärkeherstellung zur Trennung von Stärkekörnern von Protein und Fasern in Nassmahlprozessen verwendet wird. Es ist ein kritisches Element in Hydrozyklon-Systemen, bei dem die konische Geometrie die Stärkeaufschlämmung beschleunigt und Zentrifugalkräfte erzeugt, die Partikel nach Dichte und Größe trennen. Dichte Stärkepartikel wandern nach außen, während leichtere Proteine sich in der Mitte konzentrieren, was eine hochreine Stärkeextraktion ermöglicht. Dieses Bauteil beeinflusst direkt Stärkeausbeute, Qualität und Produktionseffizienz in Getreidemühlen.
Typische Spezifikationen umfassen einen Kegelwinkel von 10–20 Grad, Einlassdurchmesser von 25–100 mm, Kegellänge von 200–800 mm, Wandstärke von 5–15 mm und Oberflächenrauheit von Ra 0,8–1,6 μm. Der Betriebsdruck liegt typischerweise bei 1,0–1,6 bar, mit einer Kapazität von 10–100 m³/h und einer Trenneffizienz von 90–98%. Der Betriebstemperaturbereich liegt bei -10 bis 80 °C, und das Gewicht variiert zwischen 15–60 kg. Übliche Materialien sind Polyurethan, keramikbeschichteter Stahl und Edelstahl 316L, wobei Edelstahlsorten SS304/316L (ASTM A240) für Korrosionsbeständigkeit bei Lebensmittelkontakt verwendet werden.
Diese Werte sind Referenzbereiche für Verzeichniszwecke; tatsächliche modellspezifische Parameter müssen mit dem Hersteller oder Lieferanten verifiziert werden. Das Bauteil ist für die Integration in Hydrozyklon-Systeme ausgelegt, und die Auswahl sollte Aufschlämmungseigenschaften, gewünschten Durchsatz und Druckanforderungen berücksichtigen. Verifizierungsfragen umfassen die Bestätigung des genauen Kegelwinkels, der Einlassgröße, der Materialgüte und der Oberflächenbeschaffenheit für die beabsichtigte Anwendung. Wartungssignale umfassen Verschleiß der Innenfläche, verringerte Trenneffizienz oder Druckabfälle. Versagensgrenzen umfassen den Betrieb außerhalb der empfohlenen Druck- oder Temperaturgrenzen, was Dichtungsmaterialien oder strukturelle Integrität beeinträchtigen kann.
Funktionsprinzip
Die konische Innenfläche beschleunigt die Stärkeaufschlämmung tangential und erzeugt einen Wirbel. Die Zentrifugalkraft bewirkt, dass dichtere Stärkepartikel nach außen zur Wand wandern, während leichtere Proteine und Fasern in der Nähe des Zentrums bleiben. Die getrennten Ströme treten durch verschiedene Auslässe aus und erreichen eine effiziente Trennung basierend auf Dichte- und Größenunterschieden.
