Möbelrolle

Auf Basis strukturierter CNFX-Herstellerprofile wird Möbelrolle im Bereich Möbelherstellung anhand von Tragfähigkeit bis Raddurchmesser eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Möbelrolle wird durch die Baugruppe aus Rad und Schwenkgabel beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Möbelrolle ist eine Radkomponente, die an der Basis von Möbelstücken montiert wird, um einfaches Bewegen und Umpositionieren zu ermöglichen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

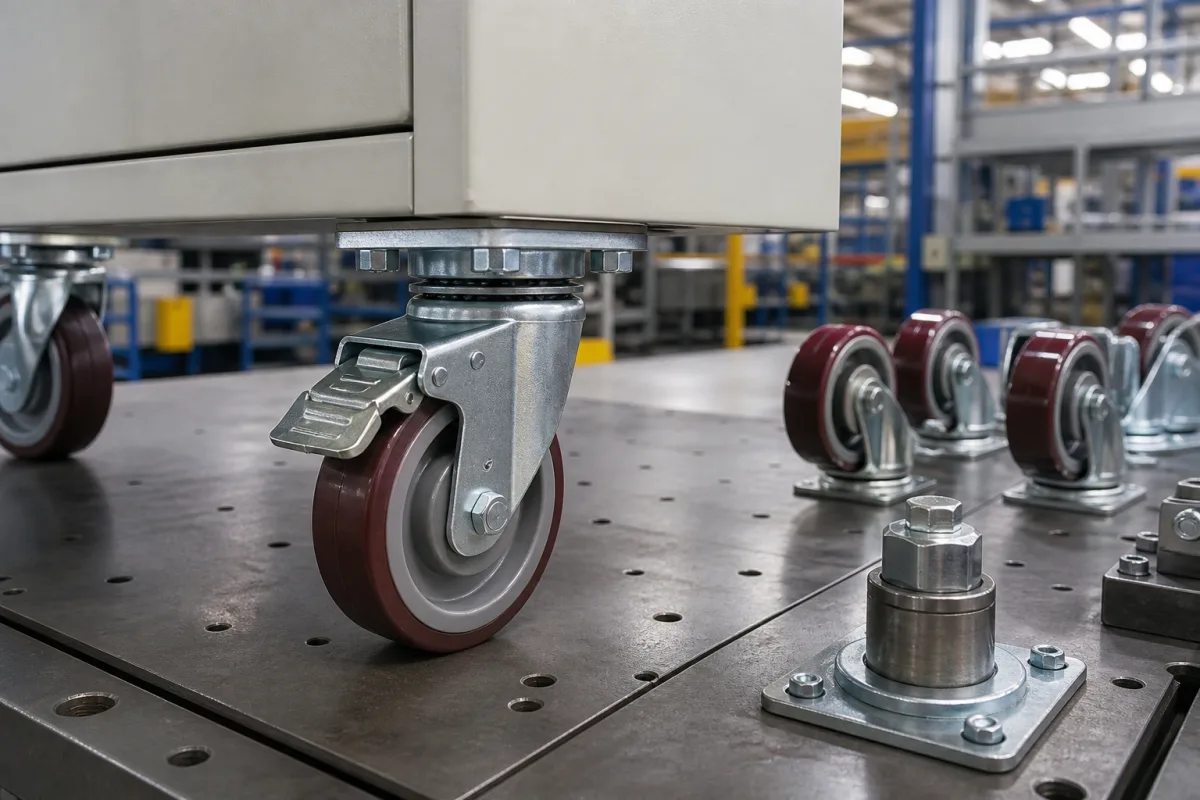

Möbelrolle in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Möbelrolle

Technische Definition

Eine Möbelrolle ist eine Radkomponente, die an der Basis von Möbelstücken montiert wird, um einfaches Bewegen und Umpositionieren zu ermöglichen. Sie besteht aus einem Rad, das in einer schwenkbaren Gabelbaugruppe montiert ist, die eine 360-Grad-Drehung ermöglicht. Diese Komponenten sind unverzichtbar für Bürostühle, mobile Schränke, Krankenhausbetten und andere Möbel, die häufig umgestellt werden müssen. Sie werden als eigenständige B2B-Teile für Möbelmontagelinien hergestellt.

Typischer Aufbau umfasst ein Polyurethan-Rad, eine Stahlgabel, Kugellager und ein Zinklegierungsgehäuse. Das Radmaterial kann PU, PP, PA oder Gummi sein, was Haltbarkeit, Bodenschutz und Geräuschentwicklung beeinflusst. Das Bügelmaterial ist in der Regel SPCC-verzinkter Stahl, optional Edelstahl für Korrosionsbeständigkeit.

Wichtige Parameter, die für eine spezifische Anwendung zu überprüfen sind: Tragfähigkeit (50–300 kg nach ISO 22883), Raddurchmesser (40–100 mm), Gesamthöhe (50–150 mm), Schwenkradius (60–120 mm), Montageplattengröße (60×60 bis 100×100 mm), Betriebstemperatur (-20 bis 60 °C), Schwenkwiderstand (5–15 N), Rollwiderstand (10–30 N) und Geräuschpegel (≤50 dB(A) bei 1 m). Bremstypen können keine, seitliche oder totale sein.

Diese Werte sind Referenzbereiche; die tatsächliche Leistung hängt vom spezifischen Modell und der Anwendung ab. Bestätigen Sie vor dem Kauf modellspezifische Werte und Konformität mit relevanten Normen beim Hersteller oder Lieferanten.

Funktionsprinzip

Die Rolle funktioniert über zwei unabhängige Bewegungen: Das Rad dreht sich um seine Achse für lineare Bewegung, während der Schwenkmechanismus, typischerweise eine Königszapfen- und Lagerbaugruppe, der Gabel eine 360-Grad-Drehung um eine vertikale Achse ermöglicht. Diese Kombination erlaubt es, Möbel ohne Anheben in jede Richtung zu schieben. Der Schwenkradius, der horizontale Abstand von der Königszapfenmitte zur Radmitte, bestimmt den Wendekreis. Ein niedrigerer Schwenkwiderstand (5–15 N) erleichtert Richtungsänderungen, während der Rollwiderstand (10–30 N) die Kraft beeinflusst, die zum Bewegen der Rolle erforderlich ist. Die Last wird über Gehäuse, Gabel und Lager auf das Rad übertragen. Die richtige Wahl von Radmaterial und -durchmesser beeinflusst Bodenschutz und Geräuschentwicklung. Bei vorhandenen Bremsen können Rad oder Schwenkung blockiert werden, um Bewegung zu verhindern.

Hauptmaterialien

Polyurethanrad, Stahlgabel, Kugellager, Zinklegierungsgehäuse

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Tragfähigkeit	50–300 kg	Maximal unterstütztes GewichtISO 22883
Raddurchmesser	40–100 mm	Außendurchmesser des Rades
Gesamthöhe	50–150 mm	Gesamthöhe der Baugruppe
Radmaterial	PU, PP, PA, Rubber	Primäres Radmaterial
Bremsenart	None, Side, Total	Art des Bremsmechanismus
Schwenkradius	60–120 mm	Distance from kingpin center to wheel center; affects footprint
Befestigungsplatte	60×60–100×100 mm	Standard hole patterns; custom available
Betriebstemperatur	-20–60 °C	Outside range may reduce load capacity or wheel life
Drehwiderstand	5–15 N	Force needed to initiate swivel; lower for easier movement
Rollwiderstand	10–30 N	Force to keep caster rolling; lower is easier
Geräuschpegel	≤50 dB(A)	Measured at 1m on standard floor; rubber wheels quieter
Bügelmaterial	SPCC, Stainless Steel	SPCC zinc-plated; stainless for corrosion resistance

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Rad
Rollende Oberflächenkontaktfunktion
Material: Polyurethan
Schwenkgabel
Richtungsdrehungsbaugruppe
Material: Stahl
Kugellager
Reduziert Rotationsreibung
Material: Stahl
Montageplatte
Befestigung an Möbelbasis
Material: Stahl
Bremsmechanismus
Sperrt die Radbewegung
Material: Kunststoff/Stahl
Achse
Das Rad dreht sich um es für lineare Bewegung.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Max. 150 kg pro Rolle
Weitere Spezifikationen:	Bodenbelastbarkeit: 50-500 kg Gesamtsystemgewicht
Betriebstemperatur:	-20°C bis 80°C

Montage- und Anwendungskompatibilität

ParkettbödenNiedrigflorteppicheVinyl-/Linoleumböden

Nicht geeignet: Feuchte oder chemisch aggressive Umgebungen

Auslegungsdaten

Gesamtmöbelgewicht (kg)
Bodenbelagstyp/Oberflächenhärte
Erforderlicher Raddurchmesser (mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

50-150 N vertikale Last pro Rolle, 0-0,5 m/s Rollgeschwindigkeit, -10°C bis 60°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Kugellagerblockierung bei 180 N statischer Last, Laufbahnplastizität bei 200 N, Schwenkgelenk-Fressen bei 10⁶ Zyklen unter 100 N Radiallast

Hertzsche Kontaktspannung über 1,5 GPa an der Kugel-Laufbahn-Grenzfläche verursacht unterflächige Ermüdungsausbrüche; adhäsiver Verschleiß an der Schwenkstift-Buchse-Grenzfläche aufgrund von Grenzschmierungversagen unter 0,1 μm Ölfilmdicke

Fertigungskontext

Möbelrolle wird innerhalb von Möbelherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerschaden oder übermäßiger Verschleiß

Ursache: Ansammlung von Staub, Haaren und Schmutz im Lagermechanismus, kombiniert mit mangelnder Schmierung, führt zu erhöhter Reibung, Überhitzung und schließlich zum Blockieren oder katastrophalen Versagen der Wälzkörper.

Radlaufflächenabnutzung oder Delamination

Ursache: Chemische Einwirkung (z.B. aggressive Reiniger, Lösungsmittel), UV-Strahlung oder abrasiver Kontakt mit rauen Bodenoberflächen führt zu Rissbildung, Abplatzungen oder Materialverlust, was die Rollleistung und den Bodenschutz beeinträchtigt.

Wartungsindikatoren

Hörbares Schleifen, Quietschen oder unregelmäßige Klickgeräusche während der Bewegung, die auf Lagerverunreinigung, mangelnde Schmierung oder interne Bauteilschäden hinweisen.
Sichtbares Wackeln, ungleichmäßiges Rollen oder unkontrollierte Richtungsänderung der Rolle, was auf verschlissene oder beschädigte Lager, gebogene Achsen oder ungleichmäßigen Laufflächenverschleiß hindeutet.

Technische Hinweise

Einführen eines regelmäßigen Reinigungs- und Schmierungsschemas: Verwenden Sie Druckluft oder eine weiche Bürste, um Schmutz von Rad und Lagerbereich zu entfernen, und tragen Sie dann ein leichtes, nicht fettendes Schmiermittel (z.B. silikonbasiert) auf Achse und Lagerflächen auf, um Reibung zu reduzieren und Korrosion zu verhindern.
Anpassung des Rollenmaterials an die Betriebsumgebung: Wählen Sie Räder mit Laufflächenmaterialien (z.B. Polyurethan für Haltbarkeit, Gummi für Bodenschutz) und Lagertypen (z.B. abgedichtete Kugellager für Hochlastanwendungen), die den spezifischen Bodenbelägen, Tragfähigkeiten und Umgebungsbedingungen entsprechen, um Verschleiß und chemischen Abbau zu minimieren.

Konformität und Fertigungsnormen

Referenznormen

ISO 7173:2021 - Rollen und Räder für MöbelANSI/BIFMA X5.9-2014 - MöbelrollenDIN 81415-1:2016 - Rollen für Möbel

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,05 mm
Schwenkradiusabweichung: +/-1,0 mm

Qualitätsprüfung

Tragfähigkeits- und Dauerhaltbarkeitsprüfung (Roll- und Schwenkermüdung)
Materialzusammensetzungsprüfung mittels Röntgenfluoreszenzanalyse (RFA)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Eindringen abrasiver Partikel >15 μm Durchmesser in das Kugellagerspiel → Laufbahn-Brinelling und Drehmomenterhöhung >0,8 N·m → Labyrinthdichtung mit 0,05 mm radialem Spiel und IP54-Schutzart

Wiederholte 90°-Richtungsänderungen unter >120 N Last bei <1 Sekunden Intervallen → Schwenkstift-Ermüdungsbruch an der Gewindewurzel mit Spannungskonzentrationsfaktor Kt=3,2 → Kaltgeschmiedeter M8-Schwenkstift mit gewalzten Gewinden und 600 MPa Streckgrenze

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Möbelrolle

5 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Ningbo Shangxin Caster Wheels Co.,Ltd

Yuyao, Zhejiang (Werkskontaktadresse) · CN

Die offizielle Website zeigt die Werkbankrolle CP8P-PUP-SPS mit PU-Lauffläche und PP-Felge; die Modelltabelle nennt 38, 50 und 63 mm Raddurchmesser sowie Anschraubplattenmaße für Werkbänke, Verkaufsdisplays und Schulmöbel. Bock-, Lenk- oder Bremsrolle nach Möbellast, Boden und Befestigung wählen und Leistung sowie Zeichnungen des Modells bestätigen.
