Technische Definition

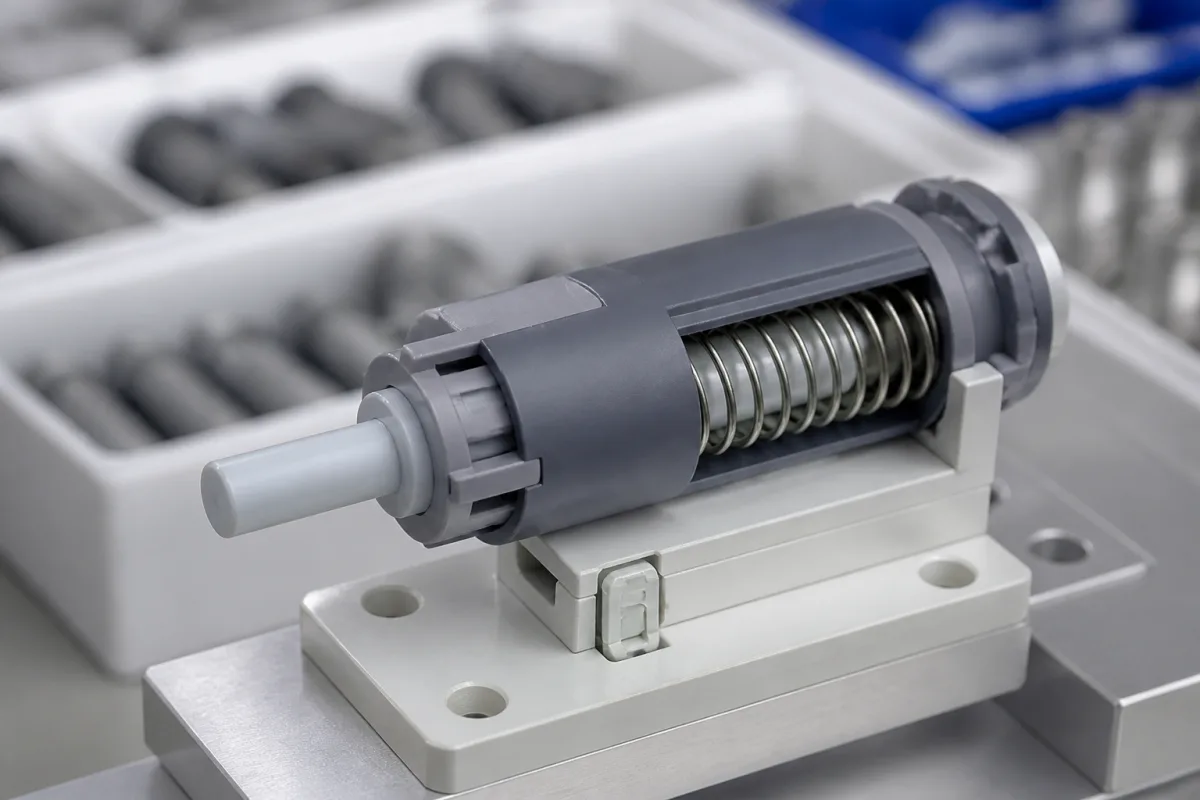

Eine mechanische Komponente, die in Schubladenführungssysteme integriert ist und mithilfe von Flüssigkeitswiderstand die Bewegung der Schublade während der letzten Schließphase verlangsamt, um ein Zuschlagen zu verhindern und ein sanftes, kontrolliertes Schließen zu gewährleisten. Dieser Dämpfer besteht typischerweise aus einem versiegelten Zylinder, der mit einer viskosen Flüssigkeit wie Silikonöl gefüllt ist, und einem Kolben, der sich durch die Flüssigkeit bewegt. Wenn sich die Schublade der geschlossenen Position nähert, greift sie in den Mechanismus des Dämpfers ein und zwingt den Kolben durch die Flüssigkeit. Der Widerstand der Flüssigkeit wandelt kinetische Energie in Wärme um und verlangsamt die Schublade allmählich bis zu einem sanften Stopp. Der Dämpfer ist für die Möbelherstellung konzipiert, insbesondere für Schubladen in Schränken, Schreibtischen und anderen Aufbewahrungseinheiten. Er ist in verschiedenen Konfigurationen erhältlich, mit Parametern wie Dämpfungskraft (20–80 N), Hublänge (30–60 mm), Betriebstemperatur (-20 bis 60 °C), Lebensdauer (50.000–100.000 Zyklen), Körperdurchmesser (18–25 mm), Körperlänge (100–200 mm) und Gewicht (50–150 g). Das Dichtungsmaterial ist typischerweise NBR (Nitrilkautschuk) für Ölbeständigkeit, obwohl FKM für Hochtemperaturanwendungen verwendet werden kann. Die Montagearten umfassen Clip-On für schnelle Montage oder Schraubmontage für eine sicherere Befestigung. Der Geräuschpegel beim Schließen beträgt weniger als 30 dB, gemessen in 1 m Entfernung. Der Dämpfer besteht aus Materialien wie Polyoxymethylen (POM/Acetal), Silikonöl und Edelstahl. Es ist wichtig, modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten zu überprüfen, da diese Parameter Referenzbereiche sind und je nach Anwendung variieren können. Der Dämpfer wird gemäß EN 1935 auf Haltbarkeit getestet, was jedoch keine Zertifizierung oder Konformität für ein bestimmtes Produkt garantiert. Die richtige Auswahl erfordert, dass die Hublänge des Dämpfers mit dem Lauf der Schubladenführung übereinstimmt und die Dämpfungskraft für das Gewicht der Schublade und die gewünschte Schließgeschwindigkeit geeignet ist. Der Einbauraum muss den Körperdurchmesser und die Körperlänge aufnehmen. Wartungssignale umfassen verminderte Dämpfungswirkung oder Ölleckage, was auf einen Dichtungsfehler hinweisen kann. Der Dämpfer ist nicht für den Einsatz außerhalb des angegebenen Temperaturbereichs ausgelegt, da unter -20 °C das Öl verdickt und über 60 °C es lecken kann. Modellspezifische Werte und anwendbare Normen sind vor der Beschaffung mit dem rechtlichen Hersteller oder Lieferanten zu prüfen.
Funktionsprinzip
Der Dämpfer arbeitet nach dem Prinzip des Flüssigkeitswiderstands. Ein Kolben bewegt sich durch eine viskose Flüssigkeit, typischerweise Silikonöl, in einem versiegelten Zylinder. Wenn sich die Schublade schließt, drückt sie eine Stange oder einen Hebel, der den Kolben durch die Flüssigkeit treibt. Die Viskosität der Flüssigkeit erzeugt Widerstand und wandelt die kinetische Energie der sich bewegenden Schublade in Wärme um. Diese allmähliche Energiedissipation verlangsamt die Bewegung der Schublade und verhindert ein Zuschlagen. Die Dämpfungskraft wird durch die Viskosität der Flüssigkeit, die Größe des Kolbens und die Öffnung, durch die die Flüssigkeit strömt, bestimmt. Der Dämpfer ist so ausgelegt, dass er nur in der letzten Phase des Schließens eingreift, sodass sich die Schublade während des restlichen Hubs frei bewegen kann.
