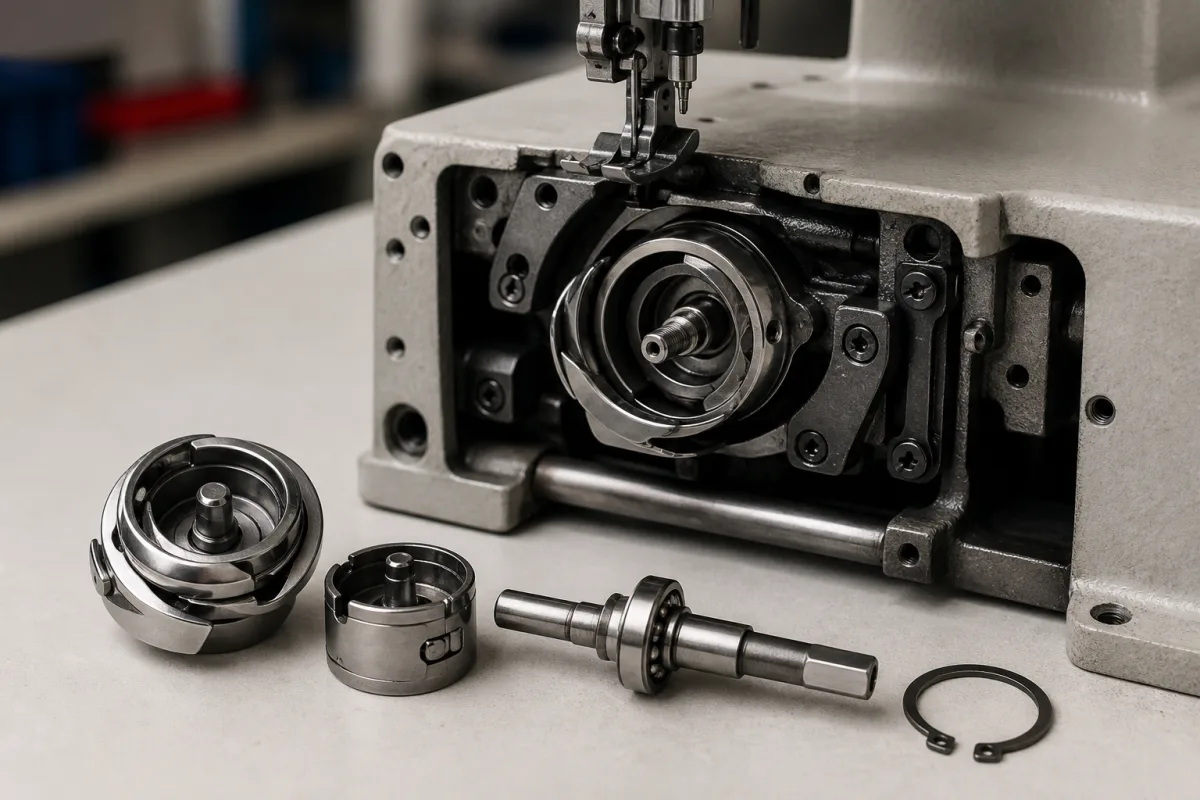

Industrieller Rotationshaken

Der industrielle Rotationshaken ist eine kritische Komponente in industriellen Lederstichmaschinen, die für die Bildung von Doppelsteppstichen verantwortlich ist, indem er sich dreht, um die Nadelgarnschlaufe zu erfassen und mit dem Unterfaden zu verschlingen. Er arbeitet synchron mit Nadel und Transportmechanismus, um dauerhafte, gleichmäßige Stiche auf Leder und anderen schweren Materialien zu erzeugen. Diese Komponente wird typischerweise aus kohlenstoffreichem Stahl oder gehärtetem Legierungsstahl hergestellt, was die notwendige Festigkeit und Verschleißfestigkeit für anspruchsvolle Anwendungen bietet. Zu den wichtigsten Parametern gehören eine Hakengeschwindigkeit von 2500–4000 U/min, ein Fadenstärkenbereich von 20–8 Nm, ein Hakendurchmesser von 24–32 mm, eine Spulenkapazität von 20–40 cm³, eine Rotationsgenauigkeit von ±0,05 mm, eine Härte von 58–62 HRC (gemäß DIN EN ISO 6508-1), eine Betriebstemperatur von -10 bis 50 °C, eine Schmierölviskosität von 10–30 cSt bei 40 °C (gemäß ISO 3448) und ein Gewicht von 0,5–1,5 kg. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Design und die Präzision des Rotationshakens sind entscheidend für eine gleichbleibende Stichqualität, insbesondere bei schweren Materialien wie Leder. Richtige Schmierung und Wartung sind entscheidend für einen reibungslosen Betrieb und Langlebigkeit. Bei der Auswahl eines Rotationshakens sollten Sie die Kompatibilität mit der Maschine, den erforderlichen Stichtyp und das zu verarbeitende Material berücksichtigen. Überprüfen Sie vor dem Kauf immer modellspezifische Parameter und Normen mit dem Hersteller oder Lieferanten.

Der Rotationshaken dreht sich kontinuierlich oder intermittierend um einen stationären Spulenkorb. Wenn die Nadel nach dem Durchdringen des Materials aufsteigt, bildet sie eine Fadenschlaufe. Die rotierende Hakenspitze erfasst diese Schlaufe, erweitert sie und führt sie um den Spulenkorb, sodass der Unterfaden durch die Schlaufe geführt wird und einen Doppelsteppstich bildet. Diese synchronisierte Aktion mit Nadel und Transportmechanismus gewährleistet eine gleichmäßige Stichbildung auf schweren Materialien.
