Technische Definition

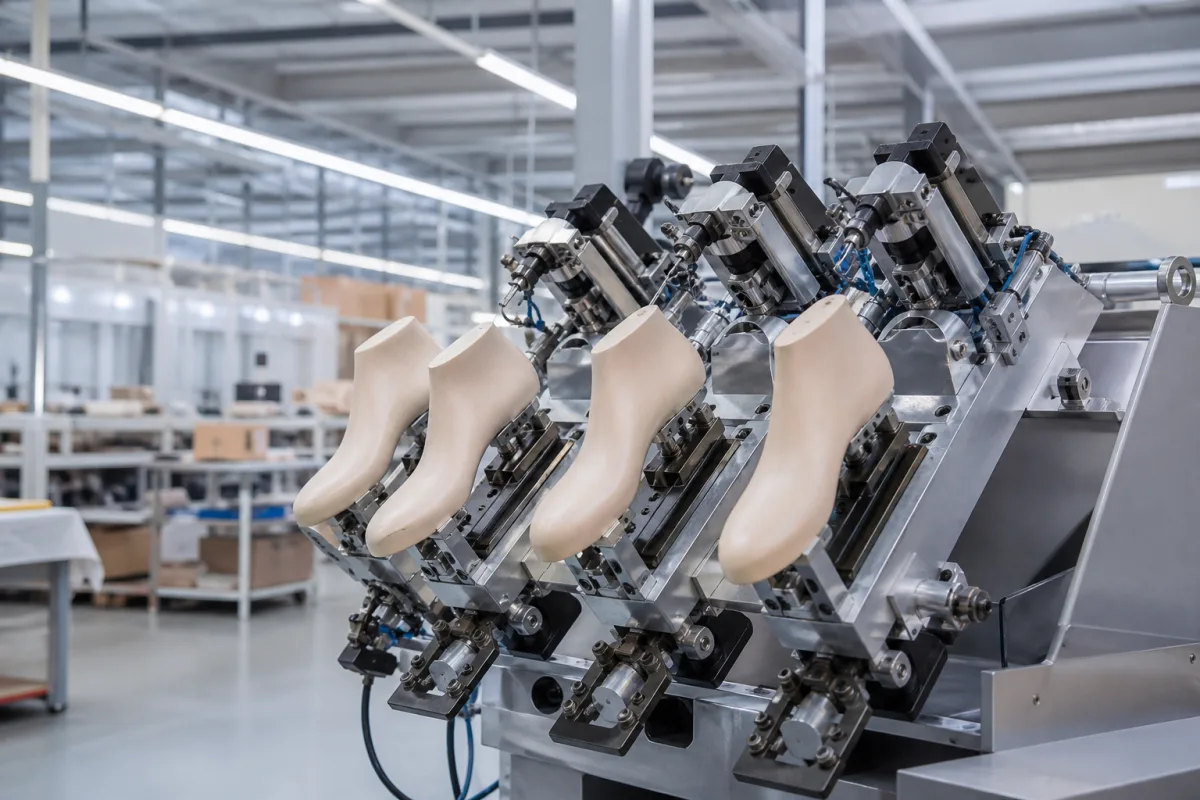

Der Leistenhalter ist eine kritische Komponente der industriellen Schuh-Obermaterial-Streckmaschine. Seine Hauptfunktion besteht darin, den Schuhleisten (die fußförmige Form) fest zu greifen und in einer präzisen Ausrichtung zu fixieren, wodurch eine stabile Basis geschaffen wird, gegen die das Schuhobermaterial gestreckt und geformt wird. Dies gewährleistet eine konsistente Formgebung und korrekte Ausrichtung des Schuhs während der Fertigung. Der Halter verwendet typischerweise mechanische Klemmen, pneumatische Aktuatoren oder hydraulische Systeme, um kontrollierten Druck auf die Fersen- und/oder Zehenbereiche des Leisten auszuüben. Er ist am Maschinenrahmen oder an einem beweglichen Schlitten montiert und oft verstellbar, um verschiedene Leistengrößen und -formen aufzunehmen. Nach dem Eingriff verriegelt er den Leisten an Ort und Stelle und verhindert Bewegungen während des Hochspannungs-Streckvorgangs. Zu den wichtigsten Spezifikationen gehören eine Klemmkraft von 5–20 kN, ein Betriebsdruck von 0,6–1,0 MPa (bezogen auf ), ein Zylinderhub von 20–50 mm, eine Klemmwiederholgenauigkeit von ±0,05 mm, ein Betriebstemperaturbereich von -10 bis 60 °C, eine Schutzart von IP54–IP65 (gemäß IEC 60529), eine Versorgungsspannung von 24 V DC ±10%, eine Leistungsaufnahme von 10–30 W und ein Gewicht von 5–15 kg. Das Gerät besteht typischerweise aus einem Aluminiumlegierungsgehäuse und gehärteten Stahlklemmbacken. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Der Leistenhalter ist für den Einsatz in der Leder- und verwandten Produktherstellung konzipiert, insbesondere in der Schuhproduktionslinie. Er ist eine Komponente, die in das Steuerungssystem der Streckmaschine integriert ist und häufig Magnetventile und Sensoren erfordert. Die richtige Auswahl hängt von Leistengröße, Material und erforderlicher Streckkraft ab. Wartungssignale umfassen reduzierte Klemmkraft, Luftlecks oder inkonsistente Positionierung. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Temperatur- oder Druckbereiche, was Dichtungen und Leistung beeinträchtigen kann. Konsultieren Sie immer den Hersteller für modellspezifische Daten und Konformität.
Funktionsprinzip
Der Leistenhalter funktioniert durch Ausüben einer kontrollierten Klemmkraft auf den Schuhleisten, typischerweise an Ferse und Zehen. Diese Kraft wird durch pneumatische oder hydraulische Aktuatoren erzeugt, die über Magnetventile gesteuert werden. Der Halter ist am Maschinenrahmen oder an einem beweglichen Schlitten montiert und ermöglicht die Einstellung für verschiedene Leistengrößen. Sobald der Leisten positioniert ist, greift der Klemmmechanismus und verriegelt ihn sicher. Die hohe Klemmkraft (5–20 kN) verhindert jede Bewegung während des Streckprozesses und gewährleistet präzises Formen. Die Wiederholgenauigkeit des Systems (±0,05 mm) stellt eine konsistente Positionierung über Zyklen hinweg sicher. Der Betriebsdruck (0,6–1,0 MPa) wird reguliert, um die notwendige Kraft bereitzustellen, und der Zylinderhub (20–50 mm) passt verschiedene Leistenabmessungen an. Das Design umfasst Dichtungen und Sensoren zur Überwachung von Position und Druck, mit Schutzart (IP54–IP65) für industrielle Umgebungen.
