Technische Definition

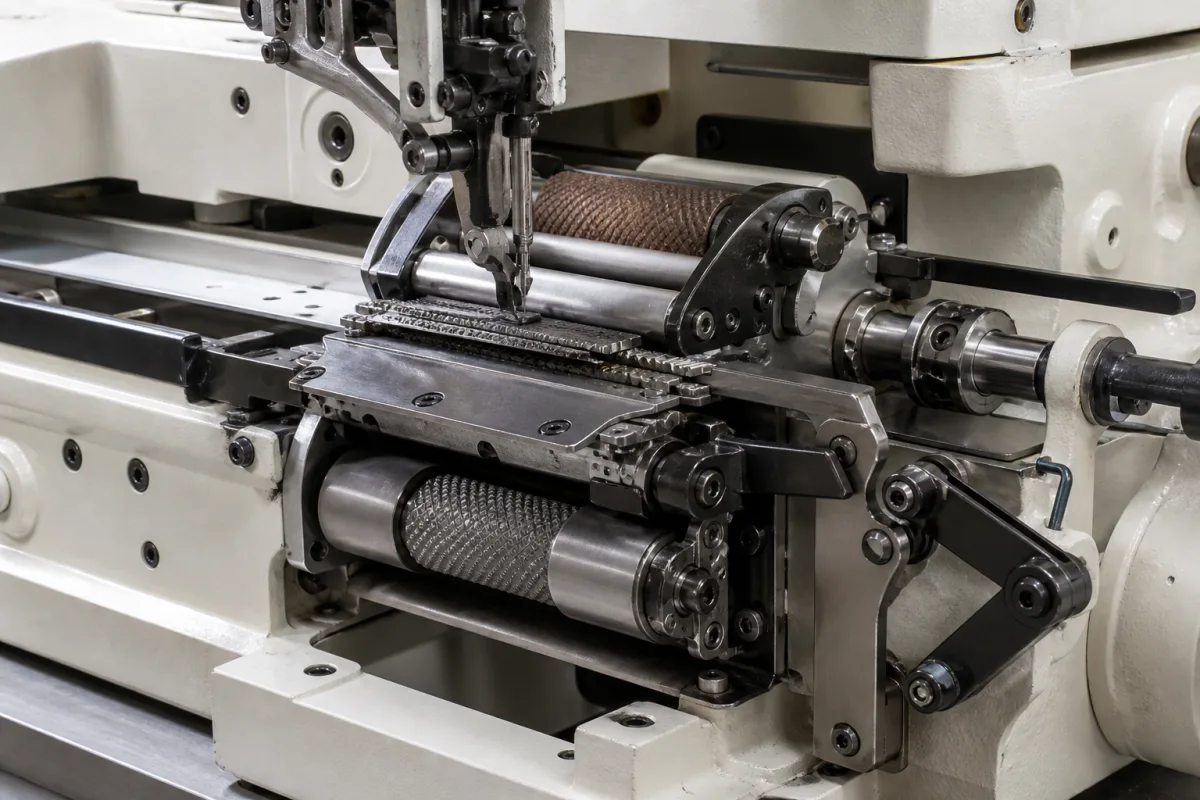

Der Materialvorschubmechanismus ist eine kritische Komponente einer industriellen Leder-Nähmaschine, die für den kontrollierten, inkrementellen Vorschub von Lederhäuten oder -stücken durch die Nähzone verantwortlich ist. Er gewährleistet eine gleichmäßige Stichabstand, korrekte Materialausrichtung und verhindert ein Zusammenballen oder Verrutschen bei Hochgeschwindigkeits-Nähvorgängen auf dickem oder unregelmäßigem Leder. Dieser Mechanismus verwendet typischerweise eine Kombination aus einem Transporteur (oder Nähfuß), der durch Schlitze in der Stichplatte aufsteigt, um das Material von unten zu greifen, und einem Nähfuß, der von oben Druck ausübt. Der Transporteur bewegt sich synchron zur Hauptwelle der Maschine in einem elliptischen oder Vier-Punkt-Muster (Aufstieg, Vorschub, Absenkung, Rückkehr) und zieht das Material bei jedem Stichzyklus um eine präzise Distanz vor. Fortgeschrittene Versionen können Servomotoren für programmierbare Vorschublängen verwenden. Der Mechanismus ist für Leder mit Dicken von 1 bis 10 mm und Breiten von 300 bis 1200 mm ausgelegt, mit Vorschubgeschwindigkeiten zwischen 0,5 und 5,0 m/min. Die Vorschublängen-Genauigkeit wird innerhalb von ±0,1 mm gehalten, was für einen gleichmäßigen Stichabstand entscheidend ist. Die Vorschubkraft liegt zwischen 50 und 200 N; unzureichende Kraft kann zu Rutschen führen. Der Betriebsdruck sollte zwischen 0,4 und 0,6 MPa gehalten werden, da unter 0,4 MPa die Klemmkraft unzureichend ist. Der Mechanismus arbeitet in einem Temperaturbereich von 0 bis 45 °C, außerhalb dessen Schmierstoffe versagen können. Die Stromversorgung ist einphasig 220 V AC ±10 %, 50/60 Hz, mit einer Leistungsaufnahme zwischen 0,2 und 0,5 kW je nach Motorgröße. Die Schutzart ist IP54–IP65, wobei für staubige Umgebungen höhere Schutzarten empfohlen werden. Das Gewicht liegt zwischen 15 und 40 kg; schwerere Einheiten können eine verstärkte Montage erfordern. Die Vorschubrollen bestehen aus 45#-Stahl (GB/T 699), gehärtet und verchromt für Verschleißfestigkeit. Diese Komponente ist für hochwertige Nähte in der Lederwarenherstellung unerlässlich. Bei der Auswahl oder Überprüfung eines Materialvorschubmechanismus ist es entscheidend, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche für typische Anwendungen sind.
Funktionsprinzip
Der Materialvorschubmechanismus arbeitet durch Koordination von Transporteur und Nähfuß. Der Transporteur steigt durch Schlitze in der Stichplatte auf, um das Leder von unten zu greifen, während der Nähfuß von oben Druck ausübt. Der Transporteur bewegt sich synchron zur Hauptwelle der Maschine in einem elliptischen oder Vier-Punkt-Muster (Aufstieg, Vorschub, Absenkung, Rückkehr) und zieht das Material bei jedem Stichzyklus um eine präzise Distanz vor. Fortgeschrittene Versionen können Servomotoren für programmierbare Vorschublängen verwenden, um Vorschubgeschwindigkeit und -länge an verschiedene Materialtypen und Stichanforderungen anzupassen.
