Automatische Formvorbereitungsstation

Auf Basis strukturierter CNFX-Herstellerprofile wird Automatische Formvorbereitungsstation im Bereich Maschinen- und Anlagenbau anhand von Tischgröße bis Max. Formgewicht eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Automatische Formvorbereitungsstation wird durch die Baugruppe aus Roboter-Manipulatorarm und Automatisiertes Reinigungsmodul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Automatisierte Arbeitsstation zur Vorbereitung von Formen vor Gießvorgängen

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

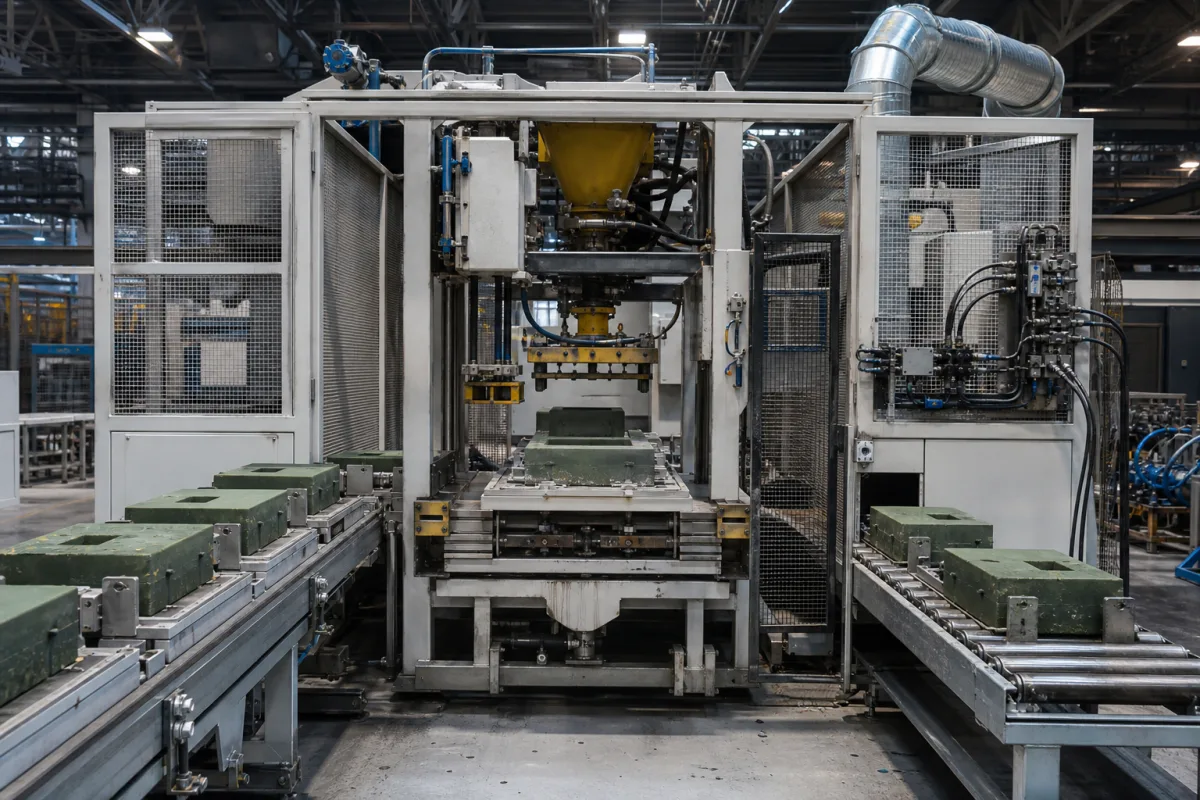

Automatische Formvorbereitungsstation in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Automatische Formvorbereitungsstation

Technische Definition

Die Automatische Formvorbereitungsstation ist eine Komponente der automatisierten Präzisionsgießlinie. Sie führt automatisierte Formvorbereitungsaufgaben durch, einschließlich Reinigung, Beschichtungsauftrag, Montage und Vorwärmung, um sicherzustellen, dass die Formen für den Gießprozess ordnungsgemäß konditioniert sind. Die Station erhält Formen von vorgelagerten Prozessen, reinigt sie mit automatischen Bürst- oder Druckluftsystemen, trägt Trennmittel oder Beschichtungen mit Präzisionsspritzgeräten auf, montiert bei Bedarf Formkomponenten und wärmt die Formen auf die optimale Temperatur vor, bevor sie zur Gießstation transferiert werden. Sie ist für Formen bis 1000 kg ausgelegt, mit einer Tischgröße von 1200×800 mm. Die Positioniergenauigkeit beträgt ±0,05 mm und die Wiederholgenauigkeit ±0,02 mm, jeweils nach ISO 230-2. Der Betriebsdruck beträgt 1,0–1,6 MPa, der Luftverbrauch 0,5–1,2 m³/min bei 0,6 MPa Versorgung, die Versorgungsspannung 380–480 V AC dreiphasig (IEC 60038) und die Leistungsaufnahme 5,5–7,5 kW. Der Betriebstemperaturbereich liegt bei 5–45 °C, die Luftfeuchtigkeit bei 20–80 % RH nicht kondensierend, die Schutzart IP54–IP65 (IEC 60529), der Geräuschpegel ≤75 dB(A) in 1 m Entfernung (ISO 11202), das Maschinengewicht 2500–3500 kg und die Stellfläche 2500×1800×2200 mm. Verwendete Materialien umfassen Edelstahl, Aluminiumlegierung und Industriekunststoffe. Alle Werte sind Referenzbereiche; modellspezifische Werte sind mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Station verwendet Roboterarme, automatisierte Förderbänder und Präzisionsdosiersysteme, um sequenzielle Formvorbereitungsschritte durchzuführen. Formen gelangen von vorgelagerten Prozessen, werden durch Bürsten oder Druckluft gereinigt, mit Trennmitteln durch Präzisionsspritzen beschichtet, bei Bedarf montiert und auf die erforderliche Temperatur vorgewärmt. Anschließend transferiert die Station die vorbereitete Form zur Gießstation. Steuerungssysteme koordinieren die Sequenz und gewährleisten eine konsistente Verarbeitung.

Hauptmaterialien

Edelstahl, Aluminiumlegierung, Industrietaugliche Kunststoffe

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Tischgröße	1200×800 mm	Accommodates molds up to 1000 kg
Max. Formgewicht	1000 kg	Above this, table deflection exceeds tolerance
Positioniergenauigkeit	±0.05 mm	Critical for mold alignmentISO 230-2
Wiederholgenauigkeit	±0.02 mm	Ensures consistent mold placementISO 230-2
Luftverbrauch	0.5–1.2 m³/min	At 0.6 MPa supply
Versorgungsspannung	380–480 V AC	Three-phase, 50/60 HzIEC 60038
Leistungsaufnahme	5.5–7.5 kW	Depends on options
Betriebstemperatur	5–45 °C	Below 5°C, seals may harden
Luftfeuchtigkeitsbereich	20–80 % RH	Non-condensing
Schutzart	IP54–IP65	IP65 for dusty environmentsIEC 60529
Geräuschpegel	≤75 dB(A)	At 1 m distanceISO 11202
Maschinengewicht	2500–3500 kg	Depends on configuration
Stellfläche (L×B×H)	2500×1800×2200 mm	Allow 500 mm clearance for maintenance

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Roboter-Manipulatorarm
Handhabt und positioniert Formen während der Vorbereitungsprozesse
Material: Aluminiumlegierung mit Edelstahlgelenken
Automatisiertes Reinigungsmodul
Entfernt Schmutz und Verunreinigungen von Formoberflächen mittels Bürsten und Luftdüsen
Material: Edelstahl mit Nylonbürsten
Präzisionsbeschichtungsdispenser
Bringt Trennmittel oder Schutzbeschichtungen auf Formoberflächen mit kontrollierter Schichtdicke auf
Material: Edelstahl mit Keramikdüsen
Infrarot-Heizzone
Vorwärmen von Formen auf optimale Temperatur für den Guss
Material: Gehäuse aus Edelstahl mit Keramik-Heizelementen
Fördersystem
Transportiert Formen zwischen verschiedenen Vorbereitungsstationen
Material: Edelstahl mit lebensmittelechten Förderbändern
Steuerungssystem
Sequenziert Reinigen, Beschichten, Vorheizen und Transfer und hält den Stationszyklus.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Max. 10 bar (pneumatische/hydraulische Systeme)
Durchflussrate:	Bis zu 50 l/min (Schlammförderung)
Betriebstemperatur:	Umgebungstemperatur bis 80°C (Betriebsumgebung)

Montage- und Anwendungskompatibilität

KeramikschlammformenHarzgebundene SandformenFeinguss-Wachsmodellformen

Nicht geeignet: Hochviskose Pastenmaterialien (>5000 mPa·s)

Auslegungsdaten

Formabmessungen (L x B x H)
Erforderliche Produktionsrate (Formen/Stunde)
Schlammviskosität und Feststoffgehalt

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,0 MPa Hydraulikdruck, 20-80°C Formtemperatur, 0,1-1,0 mm/s Formpositioniergeschwindigkeit

Belastungs- und Ausfallgrenzen

Hydraulikdruck über 2,5 MPa verursacht Dichtungsextrusion, Formtemperatur unter 15°C initiiert thermische Schockrisse, Positioniergeschwindigkeit über 1,2 mm/s induziert Vibrationen über 0,5 g RMS

Dichtungsextrusionsversagen tritt auf, wenn der Hydraulikdruck die Streckgrenze von EPDM-Gummidichtungen (typischerweise 3,0 MPa) überschreitet, thermische Schockrisse entstehen, wenn ΔT 100°C/min über den Formquerschnitt überschreitet, vibrationsinduzierte Fehlausrichtung tritt auf, wenn die Eigenfrequenz (typischerweise 8-12 Hz) mit der Erregerfrequenz übereinstimmt

Fertigungskontext

Automatische Formvorbereitungsstation wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation der Pneumatikzylinder-Dichtung

Ursache: Verschmutzungseintrag aus Druckluftleitungen oder Schmierstoffabbau aufgrund hoher Zyklusfrequenz und thermischer Wechselbelastung, was zu Druckverlust und Positionsungenauigkeit führt.

Überhitzung des Servomotors und Lagerausfall

Ursache: Überlastung durch falsch ausgerichtete Formhandhabung, unzureichende Kühlung oder Staubansammlung auf Kühlkörpern, was zu Isolationsversagen und vorzeitigem Lagerverschleiß führt.

Wartungsindikatoren

Ungewöhnliche Schleif- oder Kratzgeräusche während Formklemm- oder Freigabezyklen, die auf mechanische Interferenz oder Lagerausfall hinweisen.
Inkonsistente Formpositionierung oder wiederholte Ausrichtungsfehler außerhalb der Toleranz, die auf Sensorabweichung, Aktorschlupf oder Steuerungssystemdegradation hindeuten.

Technische Hinweise

Implementieren Sie ein vorausschauendes Wartungsprogramm mit Schwingungsanalyse an Servomotoren und Drehmomentüberwachung an Aktoren, um frühzeitige Verschleißmuster vor einem Funktionsausfall zu erkennen.
Etablieren Sie eine strikte Luftqualitätskontrolle mit regelmäßigen Filterwechseln und Trockenmittelwartung für Pneumatiksysteme und gewährleisten Sie die Umgebungsabdichtung elektrischer Komponenten, um verschmutzungsinduzierte Ausfälle zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

DIN EN ISO 13849-1:2015 - Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungenCE-Kennzeichnung - Maschinenrichtlinie 2006/42/EG

Fertigungsgenauigkeit

Positioniergenauigkeit: +/-0,01 mm
Oberflächengüte: Ra 0,8 µm

Qualitätsprüfung

Laserinterferometer-Kalibrierung
Funktionale Sicherheitsprüfung (PL/SIL-Verifizierung)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikflüssigkeitsverschmutzung über ISO 4406 Klasse 18/16/13 → Servoventil-Spulenklemmung verursacht Positionsfehler über ±0,05 mm → Installation einer doppelten 3 µm Absolutfilterung mit Druckdifferenzüberwachung bei 0,15 MPa

PLC-Abtastzeit über 10 ms während Formpositioniersequenz → Positionsüberschwingen von 0,2 mm über programmierte Koordinaten → Implementierung einer Echtzeit-deterministischen Ethernet/IP-Kommunikation mit 2 ms Zykluszeit

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Automatische Formvorbereitungsstation

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Automatische Formvorbereitungsstation

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist das maximale Formgewicht, das die Station verarbeiten kann?

Die Station kann Formen bis 1000 kg aufnehmen. Über diesem Gewicht kann die Tischdurchbiegung die Toleranz überschreiten. Für schwerere Formen wenden Sie sich an den Hersteller.

Wie hoch sind Positioniergenauigkeit und Wiederholgenauigkeit?

Die Positioniergenauigkeit beträgt ±0,05 mm und die Wiederholgenauigkeit ±0,02 mm, jeweils nach ISO 230-2. Diese Werte sind entscheidend für die Formausrichtung und konsistente Platzierung.

Welche elektrischen Anforderungen gibt es?

Die Station benötigt eine dreiphasige Versorgung von 380–480 V AC (IEC 60038) und verbraucht je nach Optionen 5,5–7,5 kW. Die genauen Anforderungen sind mit dem Lieferanten zu klären.

Welche Umgebungsbedingungen sind für den Betrieb erforderlich?

Die Betriebstemperatur sollte 5–45 °C betragen, die Luftfeuchtigkeit 20–80 % RH nicht kondensierend. Unter 5 °C können Dichtungen aushärten. Die Schutzart ist IP54–IP65 (IEC 60529) für staubige Umgebungen.
