Technische Definition

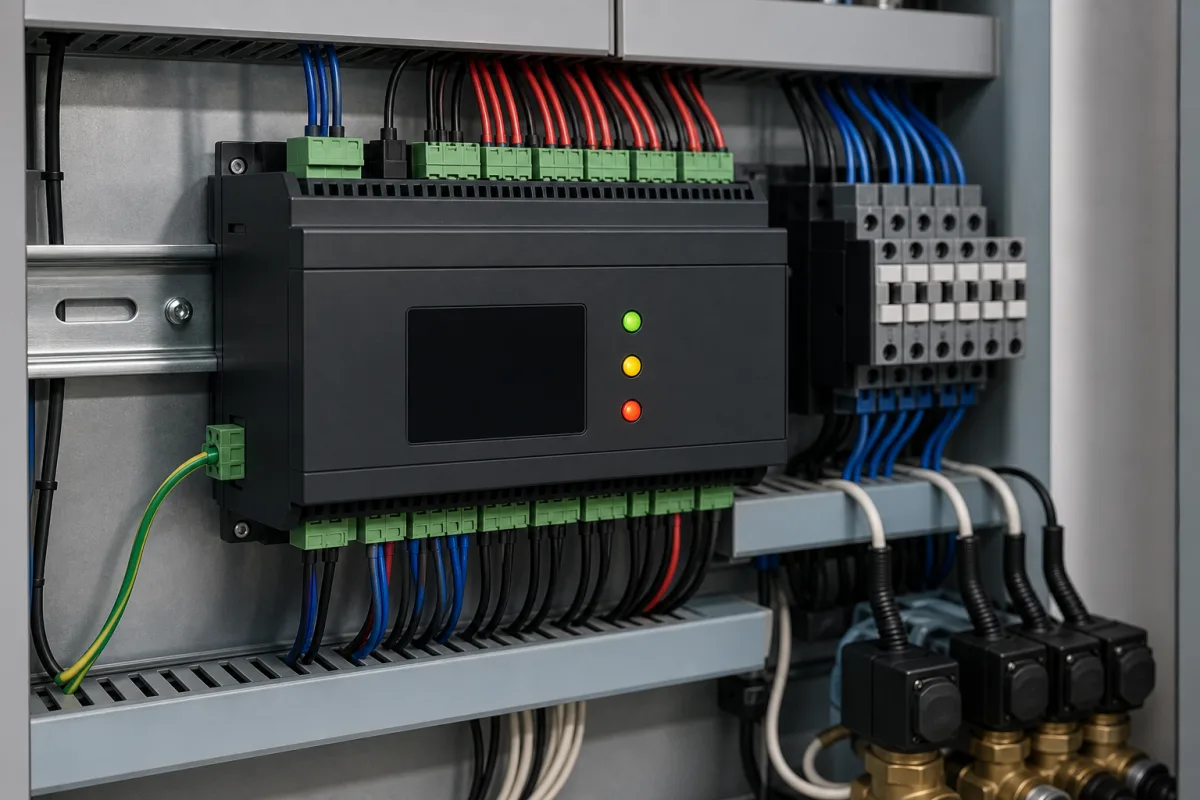

Das Rückspül-Steuermodul ist eine spezialisierte elektronische Komponente für industrielle Filtersysteme. Es automatisiert den Rückspülprozess, der für die Aufrechterhaltung der Filterleistung durch Entfernung angesammelter Verunreinigungen unerlässlich ist. Das Modul überwacht kontinuierlich Systemparameter wie Differenzdruck, Durchflussraten oder Zeitintervalle. Wenn vorgegebene Schwellenwerte erreicht werden, initiiert es eine Rückspülsequenz, indem es Ventile und Pumpen steuert, die Strömungsrichtung umkehrt und nach Abschluss einen ordnungsgemäßen Systemreset sicherstellt. Sicherheitsverriegelungen und Statusüberwachung sind während des gesamten Zyklus integriert, um Betriebsfehler zu verhindern.
Dieses Modul ist für den Einsatz im Maschinen- und Anlagenbau vorgesehen, insbesondere in Anwendungen, in denen Filtration kritisch ist. Es handelt sich um ein Bauteil auf Komponentenebene, das typischerweise von Originalgeräteherstellern oder Systemintegratoren in größere Systeme integriert wird. Der Betriebsdruckbereich des Moduls beträgt 1,0–1,6 MPa. Die Versorgungsspannung beträgt 24 V DC ±10 % (gemäß IEC 61131-2) und ist verpolungssicher. Die Leistungsaufnahme liegt zwischen 5 und 15 W, abhängig von der Anzahl der gesteuerten Ventile. Das Steuersignal ist 4–20 mA (gemäß IEC 60381-1) und HART-kompatibel. Die Zykluszeit ist über HMI von 30 bis 300 Sekunden einstellbar. Die Betriebstemperatur beträgt -20 bis 60 °C (gemäß IEC 60068-2-1) für Inneninstallation, während die Lagertemperatur -40 bis 85 °C (gemäß IEC 60068-2-2) beträgt. Die relative Luftfeuchtigkeit liegt zwischen 5 und 95 % ohne Kondensation (gemäß IEC 60068-2-78). Die Schutzart ist IP54–IP65 (gemäß IEC 60529), wobei IP65 für den Außenbereich geeignet ist. Das Gehäusematerial ist ABS, flammhemmend V-0 (gemäß UL 94). Das Gewicht beträgt 1,2–2,5 kg ohne Ventile, und die Abmessungen betragen 200×150×80 mm (H×B×T) für die Schalttafelmontage.
Alle aufgeführten Parameter sind Referenzbereiche, die für das spezifische Modell und die Anwendung bestätigt werden müssen. Die genannten Normen dienen als Beschaffungs- und Verifizierungsreferenz und stellen keine Zertifizierung dar. Benutzer sollten modellspezifische Werte und Normen vor der Integration mit dem rechtlichen Hersteller oder Lieferanten verifizieren.
Funktionsprinzip
Das Modul überwacht kontinuierlich Differenzdruck, Durchflussraten oder Zeitintervalle. Wenn ein vorgegebener Schwellenwert erreicht wird, aktiviert es die Rückspülsequenz, indem es Ventile öffnet oder schließt, die Strömungsrichtung umkehrt und Pumpenoperationen gemäß programmierter Logik steuert. Sicherheitsverriegelungen verhindern Ventilfehlstellungen, und die Statusüberwachung verfolgt den Zyklusfortschritt. Nach Abschluss setzt sich das System in den normalen Filtrationsmodus zurück.
