Technische Definition

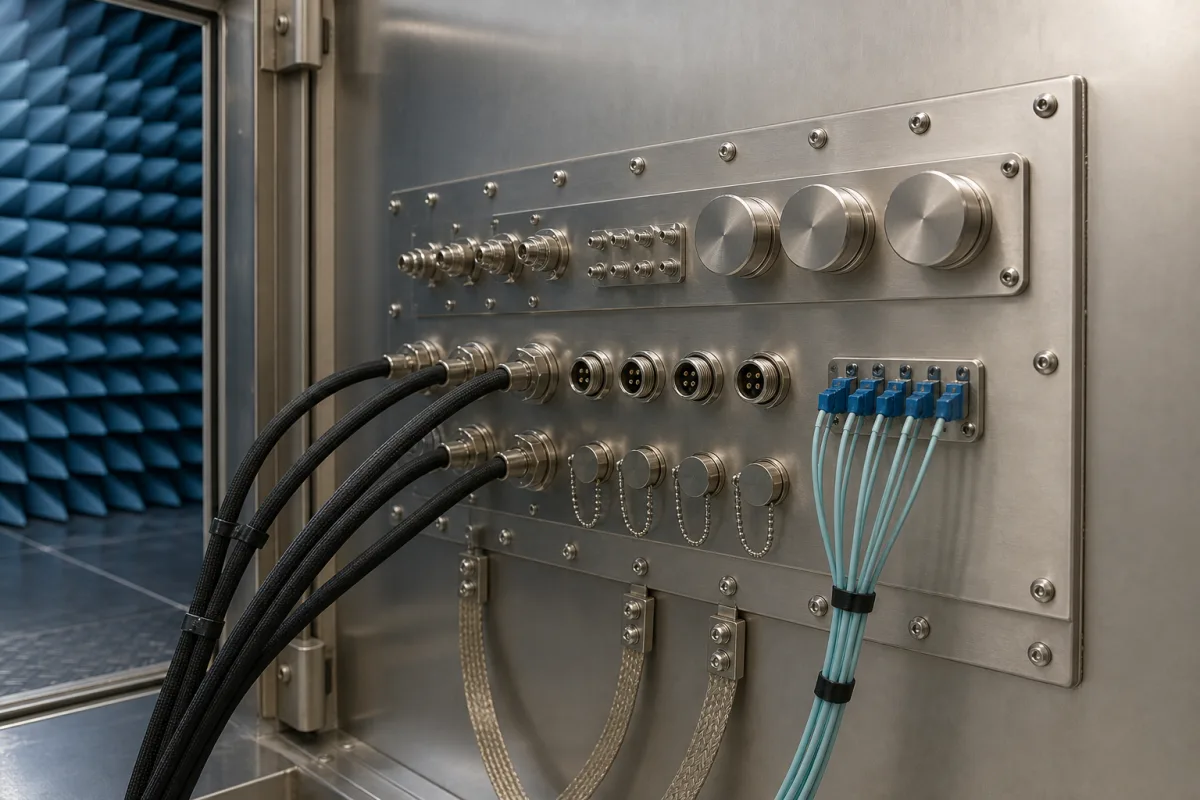

Das Bedienfeld ist eine Komponente in industriellen Systemen für elektromagnetische Verträglichkeitsprüfungen (EMV-Abschirmkammern). Es bietet eine zentrale Benutzerschnittstelle zur Steuerung und Überwachung der Abschirmfunktionen, Prüfparameter und Sicherheitssysteme der Kammer. Das Feld integriert Steuerelektronik, Anzeigeeinheiten und Ein-/Ausgangsanschlüsse, sodass Bediener Prüfparameter konfigurieren, elektromagnetische Feldstärken überwachen, Abschirmmechanismen steuern und über standardisierte Ports und Protokolle mit externen Prüfgeräten kommunizieren können.
Typische Spezifikationen umfassen einen Betriebsfrequenzbereich von 0,01–18 GHz, Einfügungsdämpfung ≤0,5 dB bei 18 GHz, Rückflussdämpfung ≥20 dB über das gesamte Band und Schirmdämpfung ≥100 dB bei 18 GHz. Es verfügt über N–SMA-Anschlüsse mit 50 Ω Impedanz, Leistungsaufnahme bis 100 W Dauerstrich und arbeitet bei Temperaturen von -40 bis 85 °C und Luftfeuchtigkeit von 0–95 % rF (nicht kondensierend). Das Feld ist nach IP54–IP65 staub- und wassergeschützt. Häufig verwendete Materialien sind Aluminiumlegierung (z. B. 6061-T6), Edelstahl und Polycarbonat. Die Oberflächenbeschaffenheit beträgt ≤1,6 μm Ra mit leitfähiger Beschichtung. Das Gewicht liegt je nach Konfiguration zwischen 1,5 und 3,0 kg.
Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie IEC 61000-4-3, IEC 60169, IEC 60068-2-1, IEC 60068-2-78, IEC 60529, ASTM B221 und ISO 1302 dienen als Beschaffungs- oder Verifizierungsreferenz, nicht als Nachweis einer Zertifizierung oder Konformität. Bestätigen Sie modellspezifische Werte und Normen stets mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das Bedienfeld arbeitet durch Integration von Steuerelektronik, Anzeigeeinheiten und Ein-/Ausgangsanschlüssen. Es empfängt Bedienereingaben über Tasten, Touchscreens oder externe Befehle, verarbeitet sie über interne Schaltungen und sendet Steuersignale an die Abschirmmechanismen der Kammer. Gleichzeitig sammelt es Daten von Sensoren und Überwachungssystemen, zeigt relevante Parameter an und bietet Anschlusspunkte für externe Prüfgeräte. Das Feld verwendet standardisierte Ports und Protokolle, um Kompatibilität mit gängigen Testaufbauten zu gewährleisten. Sein Design gewährleistet zuverlässigen Betrieb unter den angegebenen Umgebungsbedingungen und erhält die Signalintegrität für genaue Überwachung und Steuerung.
