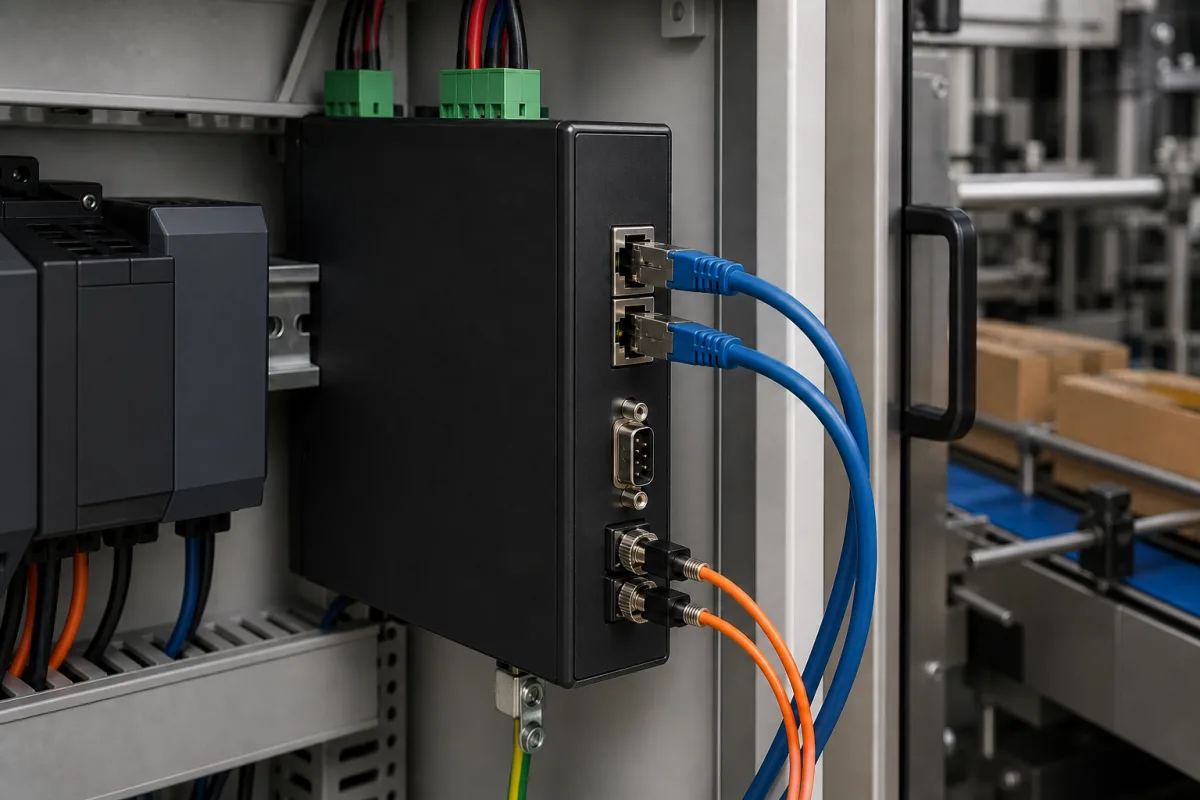

Kommunikations-Gateway

Als Teil einer Steuerungs- und Überwachungsstation fungiert das Kommunikations-Gateway als Vermittlungsgerät, das die Kommunikation zwischen unterschiedlichen industriellen Netzwerken, Feldgeräten und übergeordneten Systemen ermöglicht. Es übersetzt Protokolle, verwaltet den Datenfluss und gewährleistet einen sicheren und zuverlässigen Informationsaustausch für Überwachungs- und Steuerungsvorgänge. Das Gateway ist ein Komponentenprodukt, das für die Integration in größere Systeme entwickelt wurde und typischerweise auf einer Hutschiene, einer Montageplatte oder an der Wand in einem Industriegehäuse montiert wird. Es verfügt über mehrere Kanäle (2–32) zum Anschluss von Feldgeräten über serielle oder Netzwerkanschlüsse und unterstützt Protokolle wie Modbus, Profibus, CANopen und Ethernet/IP gemäß IEC 61158. Die Datenraten liegen zwischen 10 und 1000 Mbit/s an Ethernet-Anschlüssen, mit seriellen Raten bis zu 115,2 kbit/s, gemäß IEEE 802.3. Das Gerät arbeitet in einem erweiterten industriellen Temperaturbereich von -40 bis 85 °C (Betrieb und Lagerung), mit einer Luftfeuchtigkeitstoleranz von 5–95 % nicht kondensierend, und bietet je nach Gehäuse einen Schutzgrad von IP20 bis IP65. Die Stromversorgung erfolgt über einen breiten Gleichspannungseingang von 9 bis 36 V, mit einem Verbrauch zwischen 5 und 15 W, abhängig von der Anzahl der Anschlüsse und der Protokollaktivität. Die physischen Abmessungen variieren von 100–200 mm Breite, 75–150 mm Höhe und 30–60 mm Tiefe, mit einem Gewicht von 0,5 bis 2,0 kg. Das Gateway besteht aus einer Leiterplatte, elektronischen Bauteilen (ICs, Widerstände, Kondensatoren) und einem Metallgehäuse. Es ist für industrielle Umgebungen ausgelegt und trägt Zertifizierungen wie CE, UL und FCC, mit EMV- und Sicherheitsstandards gemäß IEC 61000-6-2. Für die Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche für die Produktkategorie darstellen.

Das Gateway empfängt Datenpakete von einem Netzwerk mit einem bestimmten Protokoll (z. B. Modbus, PROFIBUS, Ethernet/IP), übersetzt sie in ein anderes Protokollformat, das mit dem Zielnetzwerk kompatibel ist, und leitet die konvertierten Daten weiter. Es umfasst typischerweise Protokollstapel, Datenzuordnungsfunktionen und Netzwerkschnittstellen, um die bidirektionale Kommunikation zu handhaben. Das Gerät verwaltet den Datenfluss durch Pufferung und Priorisierung von Paketen und gewährleistet eine zuverlässige Übertragung. Es bietet auch galvanische Trennung und Überspannungsschutz, um angeschlossene Geräte zu schützen. Der Betrieb des Gateways ist für die angeschlossenen Geräte transparent und erscheint als einfache Brücke. Es unterstützt mehrere gleichzeitige Verbindungen und kann über Software konfiguriert werden, um Datenpunkte zwischen verschiedenen Protokollen abzubilden. Das Funktionsprinzip beruht auf der Verarbeitungsfähigkeit der Hardware und der Protokollübersetzungslogik der Firmware, die auf die verwendeten Feldbus- und SPS-Protokolle abgestimmt sein muss.
