Technische Definition

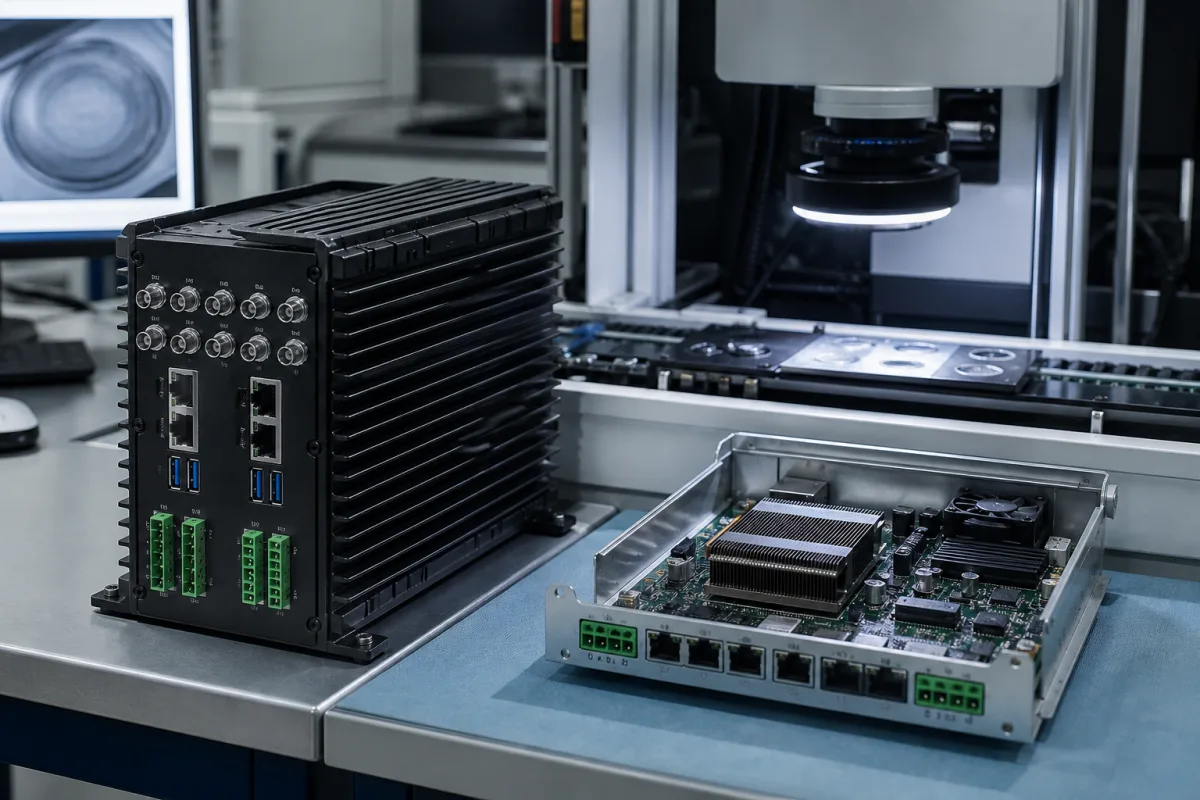

Die Prozessoreinheit ist ein zentrales Rechenelement in industriellen Automatisierungs- und Steuerungssystemen. Sie führt programmierte Steuerlogik aus, verarbeitet Sensordaten, verwaltet Kommunikationsprotokolle und koordiniert den Betrieb anderer Systemkomponenten, um automatisierte industrielle Prozesse zu erreichen. Die Einheit ist typischerweise in einem robusten Gehäuse für industrielle Umgebungen untergebracht und kann auf DIN-Schienen oder Panels montiert werden. Sie verwendet einen Mikroprozessor auf Basis von Silizium-Halbleitertechnologie, der auf einer Leiterplatte mit Kupferleitern für elektrische Verbindungen montiert ist. Die Leistung der Einheit wird durch Parameter wie Prozessortaktfrequenz (1,2–2,5 GHz), RAM-Kapazität (2–16 GB) und Flash-Speicher (16–256 GB) charakterisiert, die ihre Fähigkeit bestimmen, komplexe Algorithmen und datenintensive Aufgaben zu bewältigen. Sie arbeitet mit einer Versorgungsspannung von 24 V DC (mit ±10% Toleranz) gemäß IEC 61131-2, und ihre Leistungsaufnahme liegt zwischen 10 und 30 W, abhängig von CPU-Last und Peripherie. Die Einheit ist für erweiterte Temperaturbereiche (-40 bis 85 °C) gemäß IEC 60068-2-1/2 ausgelegt und kann relative Luftfeuchtigkeit von 5–95% nicht kondensierend gemäß IEC 60068-2-78 widerstehen. Die Schutzart reicht von IP20 bis IP65 gemäß IEC 60529, wobei IP65 für raue Umgebungen geeignet ist. Die Einheit bietet mehrere Kommunikationsschnittstellen (Ethernet, RS-485, CAN usw.) mit 1–4 Ports gemäß IEC 61158 und konfigurierbare digitale I/O-Kanäle (8–32) sowie analoge Eingangskanäle (4–16) gemäß IEC 61131-2. Die physischen Abmessungen betragen etwa 100 x 75 x 60 mm (B x H x T), und das Gewicht variiert je nach Gehäuse und Schnittstellen zwischen 0,5 und 1,5 kg. Die Prozessoreinheit ist eine Komponente zur Integration in größere Systeme; ihre genauen Spezifikationen müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden.
Funktionsprinzip
Die Prozessoreinheit arbeitet, indem sie Eingangssignale von Sensoren und anderen Systemkomponenten empfängt. Ihre zentrale Verarbeitungsschaltung führt vorprogrammierte Algorithmen und Steuerlogik aus, die in ihrem Speicher gespeichert sind. Basierend auf diesen Berechnungen erzeugt sie Ausgangssignale an Aktuatoren, Anzeigen und Kommunikationsschnittstellen, um den industriellen Prozess zu steuern und zu überwachen. Die Einheit durchläuft kontinuierlich Zyklen von Eingangserfassung, Verarbeitung und Ausgangserzeugung, um eine Echtzeitreaktion auf sich ändernde Bedingungen zu gewährleisten. Sie verwaltet Kommunikationsprotokolle, um Daten mit anderen Geräten auszutauschen, und ihre I/O-Kanäle verbinden sich mit Feldgeräten. Das Betriebssystem und Anwendungsprogramme sind im Flash-Speicher gespeichert, während RAM temporäre Datenspeicherung für schnellen Zugriff bietet. Die Taktfrequenz bestimmt die Geschwindigkeit der Befehlsausführung, und die Stromversorgung gewährleistet einen stabilen Betrieb. Das Verhalten der Einheit wird durch die vom Benutzer programmierte Steuerlogik definiert und kann für verschiedene Aufgaben neu konfiguriert werden. Sie überwacht auch ihren eigenen Status und kann Fehler oder Alarme melden. Das Design der Einheit ermöglicht modulare Erweiterung und Integration in verschiedene industrielle Netzwerke.
