Technische Definition

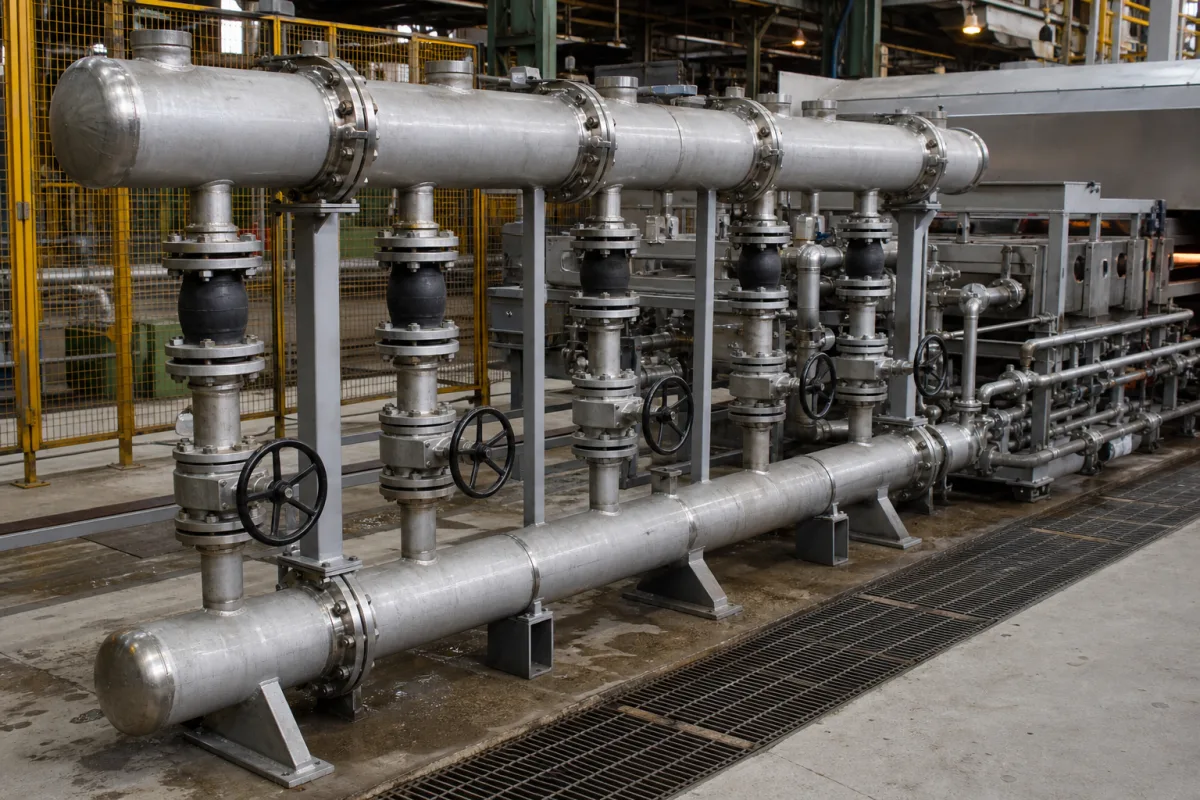

Die Kühlwasser-Sammelleitung/Rohrleitung ist eine kritische Komponente des Sekundärkühlsystems und dient als Hauptverteilungsleitung für gekühltes oder kaltes Wasser. Sie sammelt Wasser aus der primären Kühlquelle (wie Kältemaschinen oder Kühltürmen) und leitet es über ein Rohrnetz zu mehreren Wärmetauschern, Geräten oder Prozessen, die eine Temperaturregelung erfordern. Dieses System gewährleistet eine gleichmäßige Kühlverteilung bei gleichzeitiger Aufrechterhaltung ordnungsgemäßer Durchflussraten und Drücke in der gesamten Anlage. Die Sammelleitung ist typischerweise ein Rohr mit größerem Durchmesser, das als Verteiler dient, wobei Zweigleitungen zu einzelnen Kühlpunkten führen. Das Rohrleitungssystem ist für bestimmte Durchflussraten und Drücke ausgelegt, wobei die Materialien basierend auf der Kühlwasserchemie und der Betriebsumgebung ausgewählt werden. Übliche Materialien sind Kohlenstoffstahl, Edelstahl, PVC und Kupfer, die jeweils unterschiedliche Korrosionsbeständigkeit und mechanische Eigenschaften bieten. Das System arbeitet innerhalb definierter Parameter wie Nenndurchmesser (DN50–DN300), Wanddicke (3,0–12,0 mm), Betriebsdruck (1,0–1,6 MPa) und Auslegungstemperatur (-10–80°C). Die Strömungsgeschwindigkeit wird typischerweise zwischen 1,5 und 3,0 m/s gehalten, um Wärmeübertragungseffizienz und Erosionsbedenken auszugleichen. Der Druckabfall über das System ist auf 0,05–0,15 MPa begrenzt, um eine ausreichende Kühlleistung sicherzustellen. Materialgüten wie 304 oder 316L werden für Korrosionsbeständigkeit spezifiziert, wobei 316L in Meerwasseranwendungen bessere Leistung bietet. Ein Korrosionszuschlag von 1,5–3,0 mm wird für aggressive Wasserbedingungen berücksichtigt. Flanschdruckstufen (PN16–PN25) müssen dem Betriebsdruck entsprechen. Eine Isolierdicke von 25–50 mm verhindert Kondensation und Wärmegewinn. Das Gewicht pro Meter reicht von 10–50 kg/m und beeinflusst den Stützabstand und die Installationskosten. Die Leckagerate ist auf ≤0,1 % begrenzt, um die Dichtungsintegrität zu gewährleisten. Diese Parameter sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Anwendungen bestätigt werden. Das System ist so ausgelegt, dass es innerhalb dieser Grenzen arbeitet, um zuverlässige Kühlung und lange Lebensdauer zu gewährleisten.
Funktionsprinzip
Kühlwasser wird von der primären Kühlausrüstung in die Sammelleitung gepumpt, die als Hauptverteiler dient. Von dort fließt es durch Zweigrohre zu verschiedenen Endpunkten, wo Wärmeaustausch stattfindet. Das Wasser absorbiert thermische Energie aus Prozessen oder Geräten und kehrt dann durch eine separate Rücklaufleitung zurück, um wieder gekühlt zu werden, wodurch ein kontinuierlicher geschlossener oder offener Kühlkreislauf entsteht. Die Sammelleitung gewährleistet eine gleichmäßige Verteilung und hält den erforderlichen Durchfluss und Druck aufrecht.
