Technische Definition

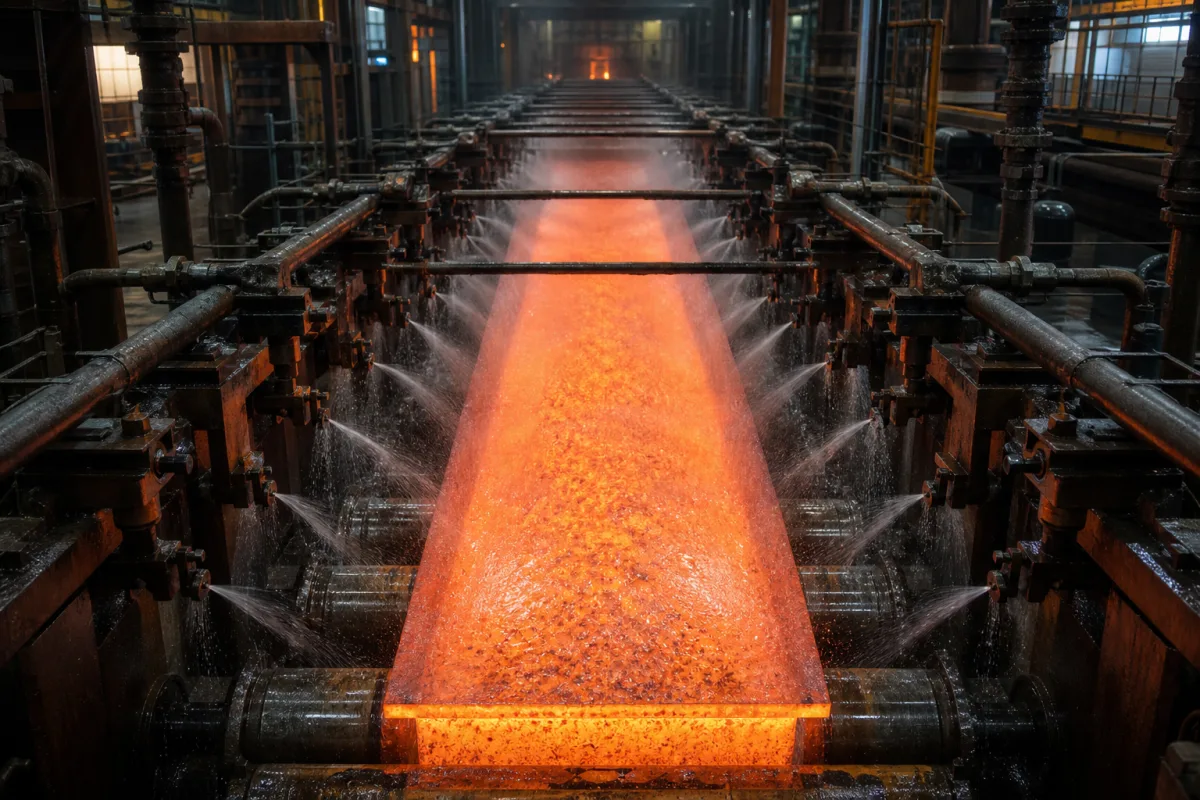

Das Sekundärkühlsystem ist eine kritische Komponente einer Stranggießanlage für Nichteisenmetalle. Es ist für die kontrollierte Kühlung des Metallstrangs nach dem Verlassen der Kokille (primäre Kühlzone) verantwortlich. Dieses System verwaltet die Wärmeabfuhrrate, um eine ordnungsgemäße Erstarrungsstruktur sicherzustellen, Oberflächenfehler wie Risse zu verhindern und die gewünschten metallurgischen Eigenschaften im endgültigen Gussprodukt zu erreichen. Es arbeitet typischerweise an der erstarrten Schale von Knüppeln, Brammen oder Vorblöcken. Das System besteht aus mehreren Kühlzonen (Sprüh- oder Kammern), die entlang des Wegs des Gießstrangs angeordnet sind. Ein Kühlmittel (typischerweise Wasser, Wasser-Luft-Nebel oder eine spezielle Flüssigkeit) wird präzise auf die Metalloberfläche gesprüht. Durchflussrate, Druck, Sprühmuster und Temperatur des Kühlmittels in jeder Zone werden automatisch basierend auf Gießgeschwindigkeit, Legierungstyp und gewünschtem thermischem Profil gesteuert. Dies entzieht Wärme gleichmäßig, um die Erstarrung abzuschließen und den Temperaturgradienten zu kontrollieren, wodurch thermische Spannungen minimiert werden. Das System ist für Nichteisenmetalle ausgelegt und umfasst Komponenten wie Edelstahldüsen und -verteiler, Kohlenstoffstahlrohre und -rahmen, Kupferlegierungs-Sprühdüsen sowie Polymer-/Verbundstoff-Sprühverteiler und -dichtungen. Zu den wichtigsten Parametern gehören Kühlwasserdurchfluss (80–200 m³/h), Wasserdruck (0,4–0,8 MPa), Anzahl der Sprühdüsen (120–240 Stück), Kühlzonenlänge (3–6 m), Knüppeltemperaturbereich (800–1100 °C), Wassertemperatur (20–35 °C), Regelgenauigkeit (±2%), Ansprechzeit (≤1 s), Stromversorgung (380–480 V AC, IEC 60038), Leistungsaufnahme (15–45 kW), Schutzart (IP54–IP65, IEC 60529), Geräuschpegel (≤85 dB(A), ISO 3744), Gewicht (1500–3000 kg) und Materialgüte (304/316, ASTM A240). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Bestätigen Sie modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Das System arbeitet, indem es Kühlmittel in mehreren Zonen auf den bewegten Strang sprüht. Jede Zone hat individuell gesteuerte Durchflussrate, Druck und Sprühmuster, die automatisch basierend auf Gießgeschwindigkeit und Legierung angepasst werden. Das Kühlmittel entzieht Wärme gleichmäßig, schließt die Erstarrung ab und steuert den Temperaturgradienten, um thermische Spannungen zu minimieren. Das Steuerungssystem verwendet Sensoren und Aktuatoren, um eine präzise Kühlung aufrechtzuerhalten, mit Ansprechzeit ≤1 s und Regelgenauigkeit ±2%.
