Technische Definition

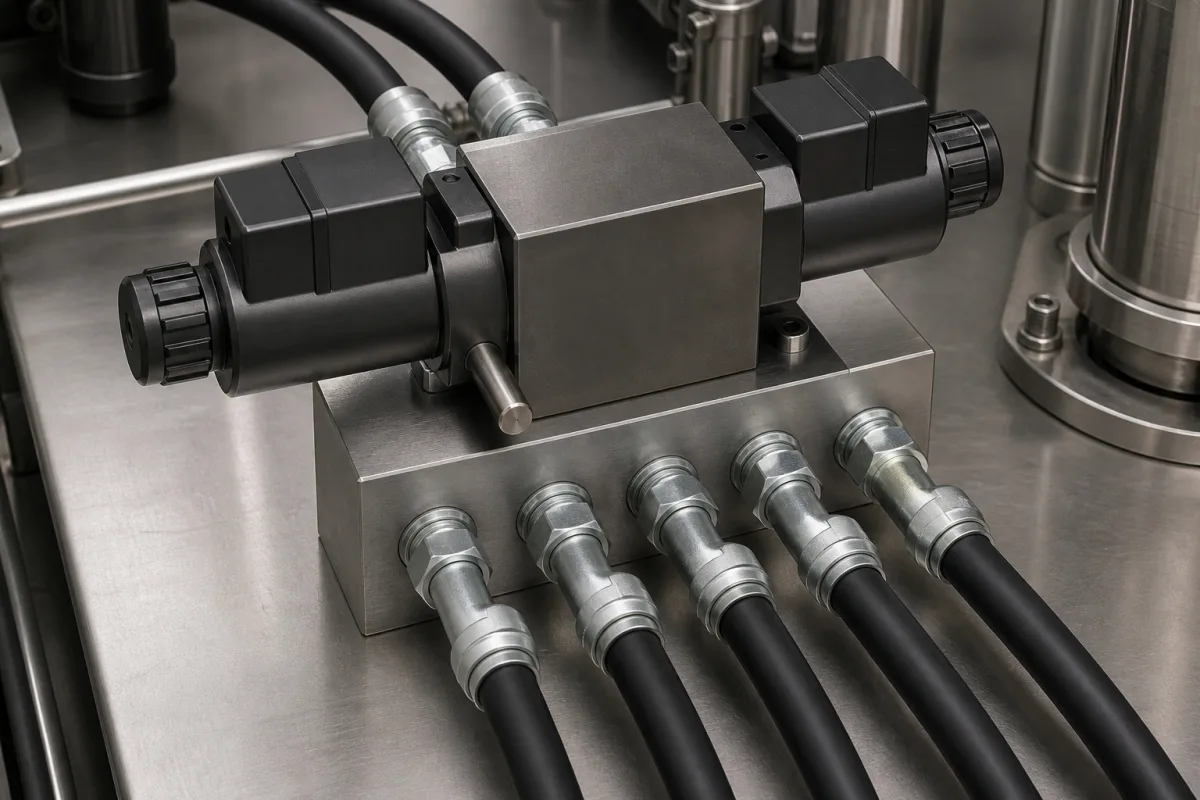

Ein Wegeventil ist eine Komponente in hydraulischen Kraftsystemen, die den Strömungspfad des Hydraulikfluids verwaltet und dadurch die Bewegungsrichtung von Aktuatoren wie Zylindern oder Motoren bestimmt. Durch Verschieben eines internen Schiebers oder Ventiltellers verbindet oder blockiert das Ventil verschiedene Anschlüsse, sodass Druckfluid von der Pumpe zu bestimmten Aktuatoranschlüssen gelangt, während Rücklauffluid von anderen Aktuatoranschlüssen zum Tank zurückfließen kann. Dies ermöglicht eine präzise Steuerung des Aus- und Einfahrens von Zylindern, der Drehrichtung von Motoren oder das Halten einer Position durch Blockieren von Strömungswegen. Das Ventil ist in verschiedenen Ausführungen erhältlich, einschließlich manueller, elektrischer oder hydraulischer Betätigung, und wird basierend auf Systemanforderungen wie Durchfluss, Druck und Ansprechzeit ausgewählt. Typische Parameter umfassen Nenngröße (6–32 mm), maximaler Durchfluss (40–300 L/min), Betriebsdruck (1,0–35 MPa), Leckagerate (≤0,1 mL/min), Ansprechzeit (10–50 ms), Spulenspannung (12–24 V DC), Spulenleistung (20–40 W), Betriebstemperatur (-20 bis 80 °C), IP-Schutzart (IP54–IP65), Gehäusematerial (HT250–QT450) und Gewicht (1,5–25 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Ventilgehäuse kann aus Kohlenstoffstahl, Edelstahl oder Messing bestehen, und die Materialgüte kann variieren. Normen wie ISO 4411, ISO 10770-1, ISO 6403, IEC 60038, IEC 60034-1, ISO 4413, IEC 60529 und GB/T 9439 dienen als Beschaffungs- und Verifizierungsreferenz, implizieren jedoch keine Zertifizierung oder Konformität. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Das Ventil funktioniert, indem ein Schieber oder Ventilteller im Ventilgehäuse verschoben wird, um verschiedene Anschlüsse zu verbinden. Bei Betätigung (manuell, elektrisch oder hydraulisch) leitet der interne Mechanismus Druckfluid von der Pumpe zu bestimmten Aktuatoranschlüssen, während gleichzeitig Rücklauffluid von anderen Aktuatoranschlüssen zum Tank zurückfließen kann. Diese Aktion steuert die Bewegungsrichtung des Aktuators. Die Schieberposition bestimmt, welche Anschlüsse verbunden oder blockiert sind, und ermöglicht Funktionen wie Ausfahren, Einfahren, Drehen oder Halten. Die Leistung des Ventils wird durch Faktoren wie Durchfluss, Druckabfall und Ansprechzeit beeinflusst, die für die Effizienz und Sicherheit des Systems entscheidend sind.
