Steuerventilblock

Auf Basis strukturierter CNFX-Herstellerprofile wird Steuerventilblock im Bereich Maschinen- und Anlagenbau anhand von Nennweite bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Steuerventilblock wird durch die Baugruppe aus Verteilerblock und Richtungssteuerventil beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine modulare Baugruppe aus hydraulischen Steuerventilen, die den Flüssigkeitsfluss und den Druck in einem Hydrauliksystem reguliert.

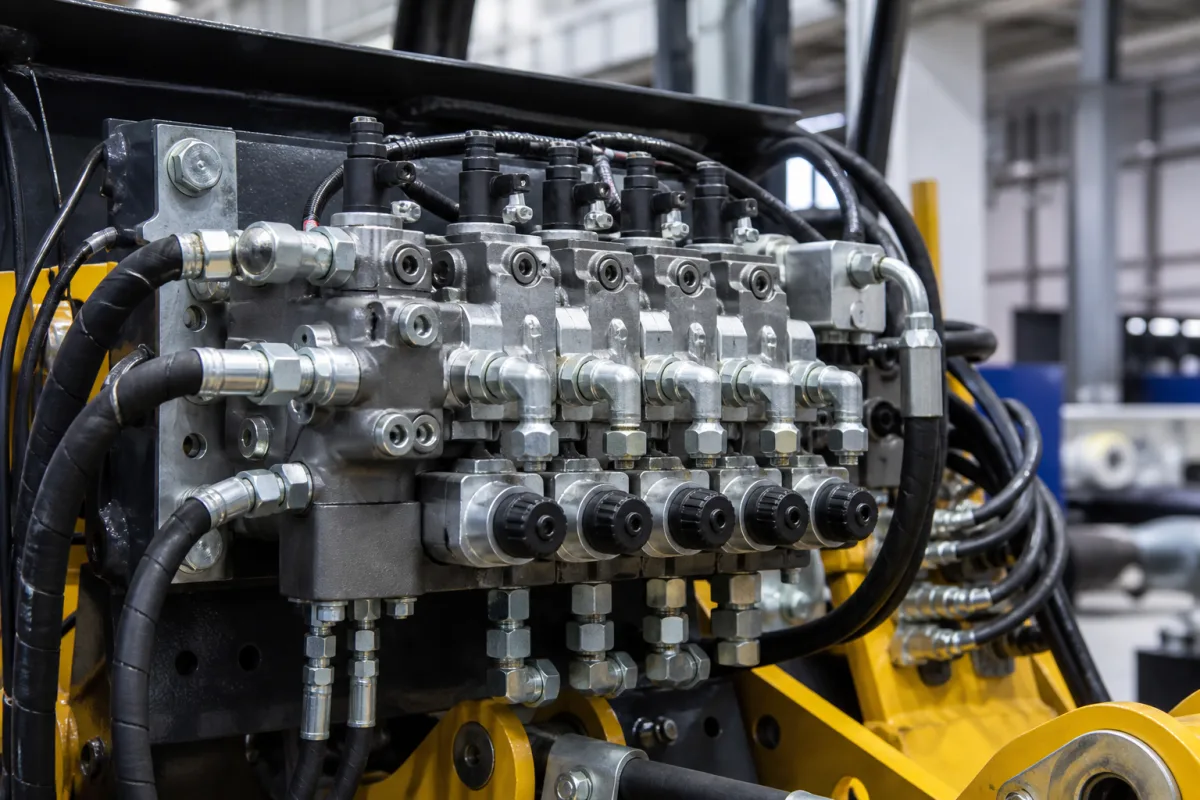

Steuerventilblock in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Ein Steuerventilblock ist eine kritische Komponente des hydraulischen Stoppersystems und besteht aus mehreren Richtungs-, Druck- und Stromventilen, die auf einem gemeinsamen Verteiler montiert sind. Er dient als zentrale Steuereinheit zur Verwaltung des Pfads, des Drucks und der Durchflussrate der Hydraulikflüssigkeit, um die Stopper des Systems zu betätigen und eine präzise und synchronisierte Stoppkraftanwendung in Industriemaschinen zu gewährleisten. Der Ventilblock erhält Hydraulikflüssigkeit von einer Pumpe und verteilt sie über seine einzelnen Ventile. Jedes Ventil kann elektrisch oder manuell betätigt werden, um den Durchfluss zu öffnen, zu schließen oder zu modulieren und die Flüssigkeit zu bestimmten Aktuatoren (wie Zylindern in einem Stopper) zu leiten. Dies ermöglicht eine kontrollierte Aus- und Einfahrbewegung sowie das Halten des Drucks der Stopper-Mechanismen. Der Block besteht typischerweise aus Kohlenstoffstahl, Edelstahl oder Messing, wobei das Gehäusematerial oft als HT250-Gusseisen gemäß GB/T 9439 spezifiziert ist, optional auch Edelstahl. Zu den wichtigsten Parametern gehören Nenndurchmesser (6–32 mm, ISO 5599-1), Betriebsdruck (1,0–1,6 MPa), maximaler Durchfluss (60–300 L/min, ISO 4411), Leckagerate (≤0,01 mL/min, ISO 5208), Ansprechzeit (10–50 ms, ISO 10770-1), Betriebstemperatur (-20–80 °C, ISO 4413), Viskositätsbereich der Flüssigkeit (10–500 cSt, ISO 3448), IP-Schutzart (IP54–IP65, IEC 60529) und Gewicht (8–45 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Ventilblock ist für den Einsatz in Industriemaschinen konzipiert, insbesondere in Systemen, die eine präzise Stoppkraft erfordern. Bei der Auswahl eines Ventilblocks sind der erforderliche Durchfluss, Druck, die Ansprechzeit und die Umgebungsbedingungen zu berücksichtigen. Stellen Sie sicher, dass das gewählte Modell die relevanten ISO-Normen erfüllt und die Materialien mit der Hydraulikflüssigkeit kompatibel sind. Die regelmäßige Wartung umfasst die Überprüfung auf Leckagen, die auf Sitzverschleiß hinweisen können, sowie die Sicherstellung, dass die Betriebsbedingungen innerhalb der angegebenen Bereiche bleiben, um Probleme wie Kavitation oder Dichtungsversagen zu vermeiden. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten für modellspezifische Daten und Konformitätsbestätigungen.

Funktionsprinzip

Der Ventilblock erhält Hydraulikflüssigkeit von einer Pumpe und verteilt sie über seine einzelnen Ventile. Jedes Ventil kann elektrisch oder manuell betätigt werden, um den Durchfluss zu öffnen, zu schließen oder zu modulieren und die Flüssigkeit zu bestimmten Aktuatoren (wie Zylindern in einem Stopper) zu leiten. Dies ermöglicht eine kontrollierte Aus- und Einfahrbewegung sowie das Halten des Drucks der Stopper-Mechanismen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Nennweite6–32 mmDetermines flow capacity and interface size.ISO 5599-1
Maximaler Durchfluss60–300 L/minExceeding max flow may cause cavitation.ISO 4411
Leckrate≤0.01 mL/minHigher leakage indicates seat wear.ISO 5208
Ansprechzeit10–50 msFaster response for precise control.ISO 10770-1
Betriebstemperatur-20–80 °COutside range seals may fail.ISO 4413
Viskositätsbereich10–500 cStToo high viscosity increases pressure drop.ISO 3448
SchutzartIP54–IP65Higher rating for dusty or wet environments.IEC 60529
GehäusematerialHT250Cast iron standard; stainless steel optional.GB/T 9439
Gewicht8–45 kgBeeinflusst Montage und Handhabung.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Kohlenstoffstahl Edelstahl Messing

Komponenten / BOM

Components / BOM
  • Verteilerblock
    Bietet die strukturelle Basis und interne Fluidkanäle zur Verbindung aller Ventile und Anschlüsse.
    Material: Kohlenstoffstahl
  • Richtungssteuerventil
    Leitet Hydraulikflüssigkeit zu bestimmten Auslässen, um die Bewegung von Aktoren zu steuern (z.B. Ausfahren/Einfahren von Stoppern).
    Material: Stahl, Messing
  • Druckentlastungsventil
    Schützt das System durch Begrenzung des maximalen Drucks, verhindert Schäden durch Überdruck.
    Material: Stahl
  • Befestigungshardware
    Schrauben und Dichtungen zur Befestigung von Ventilen am Verteiler und zur Gewährleistung von dichtungsfreien Verbindungen.
    Material: Stahl, Gummi
  • Ventilbetätigungsmechanismus (elektrisch oder manuell)
    Öffnet, schließt oder moduliert jedes Ventil auf Befehl, entweder elektrisch oder von Hand.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Verschmutzungseintrag, der ISO 4406 Klasse 18/16/13 überschreitet Kolbenventil-Festsitzen, das zu einem Regelungsversagen des Durchflusses führt Installation einer doppelten 3-Mikron-Absolut-Filtration mit Differenzdrucküberwachung
Wassergehalt über 1000 ppm im Hydraulikfluid Korrosionsbedingte Leckage an Ventildichtungsstellen Implementierung eines Vakuumentwässerungssystems, das den Wassergehalt im Fluid unter 500 ppm hält

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-350 bar
Belastungs- und Ausfallgrenzen
420 bar (Berstdruck) oder 0,1 bar (Kavitationsschwelle)
Kavitation tritt auf, wenn der Fluiddruck unter den Dampfdruck (0,1 bar bei 20°C) fällt, was zur Bildung von Dampfblasen und Implosionsschäden führt. Materialermüdungsversagen tritt bei 420 bar auf, wenn die Streckgrenze des Ventilkörperstahls (ASTM A216 WCB, Streckgrenze 250 MPa) überschritten wird.
Fertigungskontext
Steuerventilblock wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Bis zu 350 bar
Durchflussrate:Bis zu 300 L/min pro Ventil
Betriebstemperatur:-20°C bis +80°C
Montage- und Anwendungskompatibilität
Hydrauliköl (ISO VG 32-68)Wasser-Glykol-FluidePhosphatester-Fluide
Nicht geeignet: Korrosive Chemikalien oder Meerwassereinsatzgebiete
Auslegungsdaten
  • Maximaler Systemdruck (bar)
  • Erforderliche Durchflussrate (L/min)
  • Anzahl der benötigten unabhängigen Steuerfunktionen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Festsitzen oder Blockieren
Ursache: Ablagerung von Prozessmedien, Korrosionsprodukten oder Fremdpartikeln im Ventilinnenteil oder Packungsbereich, oft aufgrund unzureichender Filtration, inkompatibler Materialien oder seltener Betätigung.
Innere Leckage (Sitzleckage)
Ursache: Verschleiß oder Beschädigung des Ventilsitzes und des Kegels/Scheibe durch Kavitation, Erosion (durch hochgeschwindigkeits- oder abrasive Fluide) oder mechanische Überbeanspruchung während des Betriebs oder der Wartung, was zu einem Versagen der dichten Absperrung führt.
Wartungsindikatoren
  • Unregelmäßige oder instabile Prozessregelung (z.B. Pendeln, Oszillationen in Durchfluss/Druck), die auf Festsitzen, Hysterese oder übermäßige Reibung in der Ventilbaugruppe hinweist.
  • Hörbares Zischen oder Pfeifen vom Ventilkörper während des Schließvorgangs, was auf innere Leckage am Sitz hindeutet, oder abnormale Schleif-/Vibrationsgeräusche, die auf Kavitation oder mechanischen Verschleiß hindeuten.
Technische Hinweise
  • Implementieren Sie ein regelmäßiges Ventilbetätigungsprogramm für selten genutzte Ventile, um ein Festsitzen zu verhindern und die Dichtungen geschmiert zu halten. Verwenden Sie Teilhübe oder Vollhübe gemäß den Herstellervorgaben.
  • Installieren und warten Sie vorgeschaltete Filter (z.B. Siebe) und stellen Sie eine korrekte Dimensionierung/Auswahl der Ventile sicher, um im Bereich von 20-80% des Hubs zu arbeiten. Vermeiden Sie extremes Drosseln nahe der geschlossenen Position, um Kavitations- und Erosionsrisiken zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen
ISO 17292:2015 (Metallkugelhähne für die Erdöl-, petrochemische und verwandte Industrien)ANSI/ISA 75.01.01 (Durchflussgleichungen zur Dimensionierung von Stellventilen)DIN EN 12516-1 (Industriearmaturen - Festigkeit des Gehäuses)
Fertigungsgenauigkeit
  • Ventilsitzleckage: Klasse IV nach ANSI/FCI 70-2
  • Stellungsregler-Hubwiederholgenauigkeit: +/-0,5% des Endwerts
Qualitätsprüfung
  • Hydrostatischer Gehäusedrucktest (1,5x Nenndruck)
  • Funktionshubtest mit Stellungsreglerkalibrierung

Hersteller von Steuerventilblock

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aktor-Controller

Ein elektronisches Gerät, das den Betrieb von Aktoren in automatisierten Systemen verwaltet und steuert.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Betriebsdruckbereich für einen Steuerventilblock?

Laut den Referenzdaten liegt der Betriebsdruckbereich bei 1,0–1,6 MPa. Dies ist jedoch nur ein allgemeiner Bereich; die genaue Druckstufe hängt vom spezifischen Modell und der Anwendung ab. Fragen Sie immer beim Hersteller nach.

Wie wähle ich den richtigen Nenndurchmesser für meine Anwendung?

Der Nenndurchmesser (6–32 mm, ISO 5599-1) bestimmt die Durchflusskapazität und die Schnittstellengröße. Die Auswahl sollte auf dem erforderlichen Durchfluss und Systemdruck basieren. Konsultieren Sie die Herstellerdaten für das spezifische Ventilblockmodell.

Welche Wartung ist für einen Steuerventilblock erforderlich?

Überprüfen Sie regelmäßig auf Leckagen, da höhere Leckageraten (über 0,01 mL/min) auf Sitzverschleiß hinweisen können. Stellen Sie außerdem sicher, dass Betriebstemperatur und Flüssigkeitsviskosität innerhalb der angegebenen Bereiche bleiben, um Dichtungsversagen oder übermäßigen Druckabfall zu vermeiden.

Kann der Ventilblock in rauen Umgebungen eingesetzt werden?

Die IP-Schutzart (IP54–IP65) gibt den Schutz gegen Staub und Wasser an. Für staubige oder feuchte Umgebungen wird eine höhere Schutzart empfohlen. Bestätigen Sie die tatsächliche IP-Schutzart des Modells, das Sie verwenden möchten.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
