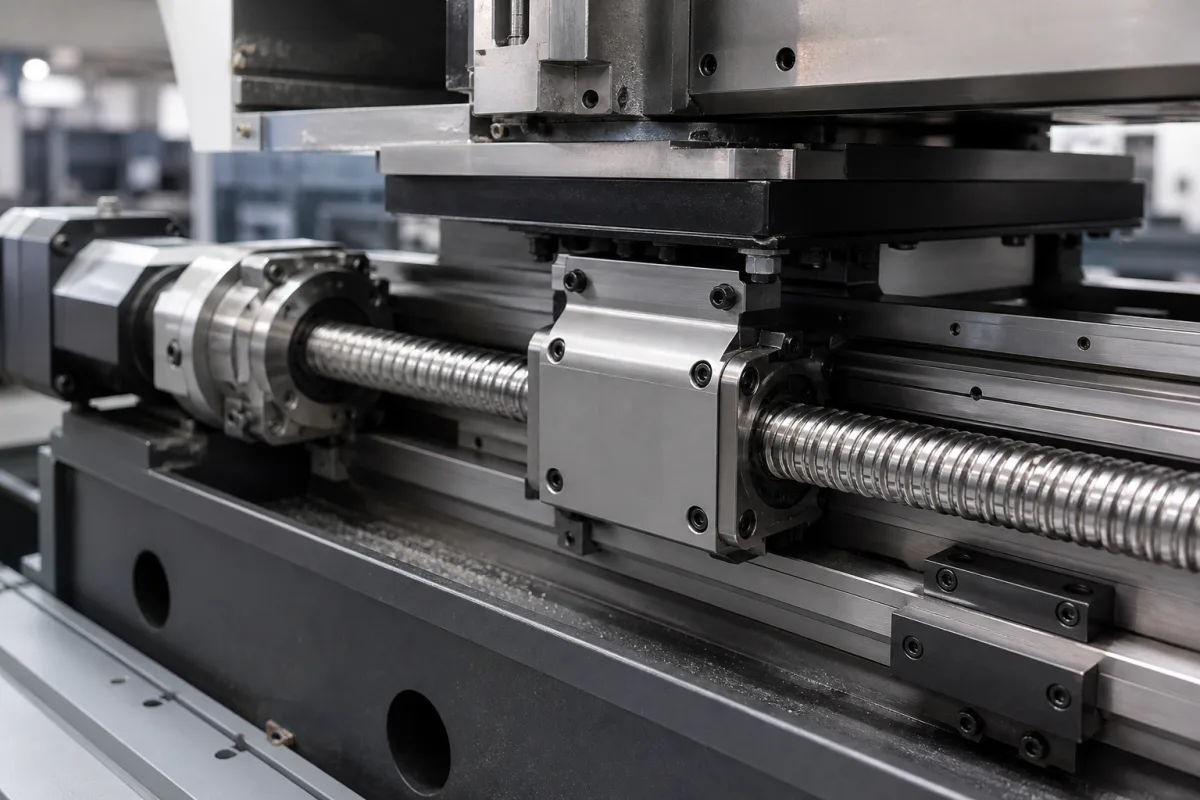

Antriebsmechanismus (z.B. Kugelgewindetrieb-Mutterngehäuse)

Auf Basis strukturierter CNFX-Herstellerprofile wird Antriebsmechanismus (z.B. Kugelgewindetrieb-Mutterngehäuse) im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Antriebsmechanismus (z.B. Kugelgewindetrieb-Mutterngehäuse) wird durch die Baugruppe aus Gehäusekörper und Kugelmuttersitz beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Baugruppe, die Drehbewegung in präzise Linearbewegung umwandelt, um den Schneidwerkzeugschlitten zu positionieren.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Der Antriebsmechanismus, speziell verkörpert durch ein Kugelgewindetrieb-Mutterngehäuse, ist eine kritische Komponente innerhalb eines Schneidwerkzeugschlitten-Systems. Es beherbergt die Kugelgewindetrieb-Mutter und stellt die strukturelle Schnittstelle bereit, die die Rotationskraft des Motors in eine kontrollierte, hochpräzise Linearbewegung des Schlittens entlang seiner Achse übersetzt. Dies ermöglicht eine genaue Werkzeugpositionierung für Bearbeitungsvorgänge.

Funktionsprinzip

Ein Motor dreht die Kugelgewindespindel. Die Kugelmutter, die in ihrem am Schlitten befestigten Gehäuse geführt ist, wandelt diese Drehung über umlaufende Kugeln in eine Linearbewegung um. Dadurch bewegt sich die gesamte Schneidwerkzeugschlitten-Baugruppe mit minimaler Reibung und hohem Wirkungsgrad entlang der Spindelachse.

Hauptmaterialien

Gusseisen Stahl Aluminiumlegierung

Komponenten / BOM

Gehäusekörper
Bietet die Hauptstrukturgehäuse und Montagepunkte.
Material: Gusseisen oder Stahl
Kugelmuttersitz
Positioniert und stützt die Kugelgewindemutter präzise im Gehäuse.
Material: Stahl
Dichtungen / Abstreifer
Verhindern das Eindringen von Verunreinigungen und halten die Schmierung im Muttergehäuse zurück.
Material: Synthetischer Kautschuk oder Polyurethan
Montageflansch
Schnittstelle zur Verschraubung der Baugruppe am Schneidwerkzeugschlitten.
Material: Gleiches Material wie Gehäusekörper

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kontaminationseintritt (ISO 4406 Klasse 18/16/13) → Abrasive Verschleiß an der Kugelgewindetrieb-Mutter-Schnittstelle (Ra > 0,8 μm) → Integrierte Abstreifdichtungen mit 0,5 μm Filtration, Überdruckspülsystem bei 0,2 bar
Axiale Vorspannungsrelaxation (ΔF = 15 % des Nennwerts) → Positionierhysterese über 5 μm → Doppelmutter-Vorspanneinstellmechanismus mit Tellerfedern, Laserinterferometer-Kalibrierung mit 0,1 μm Auflösung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5–2,5 m/s Lineargeschwindigkeit, 0,01–0,05 mm Positioniergenauigkeit, 20–80 °C Betriebstemperatur
Belastungs- und Ausfallgrenzen
Kugelgewindetrieb-Muttern-Vorspannungsverlust bei 0,001 mm Spiel, Ausfall des Umlaufsystems bei 10⁷ Lastwechseln, Gehäuseverformung bei 150 MPa Spannung
Hertzsche Kontaktermüdung an der Kugel-Laufbahn-Schnittstelle (σ_max = 3,2 GPa), thermische Ausdehnungsdifferenz (Δα = 12×10⁻⁶ K⁻¹), Schmierfilmabriss bei 40 μm Filmdicke
Fertigungskontext
Antriebsmechanismus (z.B. Kugelgewindetrieb-Mutterngehäuse) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Kugelgewindetrieb Mutterngehäuse Antriebsmechanismus Linearbewegung Präzisionsantrieb DIN 69051 Werkzeugmaschine

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Schneidwerkzeugschlitten
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Max. 10 MPa
Verstellbereich / Reichweite:Max. Axiallast: 15 kN, Max. Drehzahl: 3000 min⁻¹
Einsatztemperatur:-20 °C bis 120 °C
Montage- und Anwendungskompatibilität
SchmieröleWasser-Glykol-HydraulikflüssigkeitenTrockene Luftumgebungen
Nicht geeignet: Abrasive Suspensionen oder Umgebungen mit hoher Partikelkonzentration
Auslegungsdaten
  • Erforderlicher Linearhub
  • Maximale Axiallast
  • Erforderliche Positioniergenauigkeit

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Spiel und Positionierungenauigkeit
Cause: Verschleiß in den Kugelgewindetrieb-Gängen oder im Kugelumlaufsystem aufgrund unzureichender Schmierung, Kontaminationseintritt oder übermäßiger Axiallasten, die zu Kugelverformung oder Laufbahnabnutzung führen.
Kugelgewindetrieb-Festfressen oder -Blockieren
Cause: Kontamination (Staub, Metallpartikel), die in das Mutterngehäuse eindringt und zum Klemmen der Kugeln führt; oder thermische Ausdehnungsunterschiede zwischen Spindel und Gehäuse bei Hochgeschwindigkeitsbetrieb, die zu Übermaßpassungen führen.
Wartungsindikatoren
  • Hörbares Schleif- oder Klickgeräusch während des Betriebs, das auf Kugelschäden oder Kontamination im Umlaufweg hinweist.
  • Sichtbare Metallspäne oder verfärbtes Schmiermittel am Mutterngehäuse, die auf beschleunigten Verschleiß oder Überhitzung hindeuten.
Technische Hinweise
  • Implementieren Sie ein striktes Schmierungsschema mit hochwertigem Fett, das speziell für Kugelgewindetriebe entwickelt wurde, und stellen Sie durch geeignete Dichtungen den Kontaminationsschutz sicher.
  • Installieren Sie Schutzbalgen oder -abdeckungen, um die Spindel vor Umgebungskontamination zu schützen, und überprüfen Sie regelmäßig die Ausrichtung und Vorspannung, um ungleichmäßige Belastung und vorzeitigen Verschleiß zu vermeiden.

Compliance & Manufacturing Standards

Reference Standards
ISO 3408-1:2006 (Kugelgewindetriebe - Teil 1: Begriffe und Benennungen)ANSI B5.48-1977 (Ball Screws)DIN 69051-1:2018 (Kugelgewindetriebe - Teil 1: Allgemeine Merkmale, Begriffe, Benennungen)
Manufacturing Precision
  • Bohrungsdurchmesser-Toleranz: +/-0,01 mm
  • Steigungsgenauigkeit: +/-0,005 mm pro 300 mm
Quality Inspection
  • Maßgenauigkeitsprüfung mittels Koordinatenmessgerät (KMG)
  • Härteprüfung des Kugelgewindetrieb-Mutterngehäuse-Materials

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

5-Achsen-CNC-Steuerung

Eine spezialisierte industrielle Steuereinheit, die die gleichzeitige Bewegung von fünf Achsen in CNC-Bearbeitungssystemen verwaltet und koordiniert.

Spezifikationen ansehen ->
Aktorsteuerung

Ein elektronisches Gerät zur Steuerung und Regelung von Aktoren in automatisierten Systemen.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in landwirtschaftlichen Betrieben eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der für den Betrieb sowohl auf asphaltierten Straßen als auch auf unwegsamem Gelände konzipiert ist und über herausragende Mobilität und Hubkapazitäten verfügt.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien sind für das Kugelgewindetrieb-Mutterngehäuse verfügbar?

Unsere Antriebsmechanismus-Gehäuse werden aus Gusseisen für maximale Haltbarkeit, Stahl für Hochfestigkeitsanwendungen und Aluminiumlegierung für Leichtbau-Präzisionsmaschinenanforderungen gefertigt.

Wie gewährleistet dieser Antriebsmechanismus eine präzise Linearbewegung?

Das Kugelgewindetrieb-Mutterngehäuse wandelt Drehbewegung mit minimalem Spiel durch präzisionsgeschliffene Kugelgewindetriebe und starre Gehäusekonstruktion in Linearbewegung um und erreicht so die für Schneidwerkzeugoperationen kritische Positioniergenauigkeit.

Welche Wartung ist für die Dichtungen und Abstreifer in dieser Baugruppe erforderlich?

Regelmäßige Inspektion und Austausch von Dichtungen und Abstreifern wird empfohlen, um Kontamination zu verhindern und die Schmierung aufrechtzuerhalten. Das modulare Stücklisten-Design ermöglicht einen einfachen Zugang zu diesen Komponenten, ohne das gesamte Gehäuse demontieren zu müssen.
