Auswurfmechanismus (z.B. Schaber/Schnecke)

Auf Basis strukturierter CNFX-Herstellerprofile wird Auswurfmechanismus (z.B. Schaber/Schnecke) im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Auswurfmechanismus (z.B. Schaber/Schnecke) wird durch die Baugruppe aus Antriebsmotor und Schaberklinge/Schneckenflügel beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Komponente in einem Feststoff-Auswurfsystem, die angesammelte Feststoffe aus Prozessanlagen physisch entfernt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

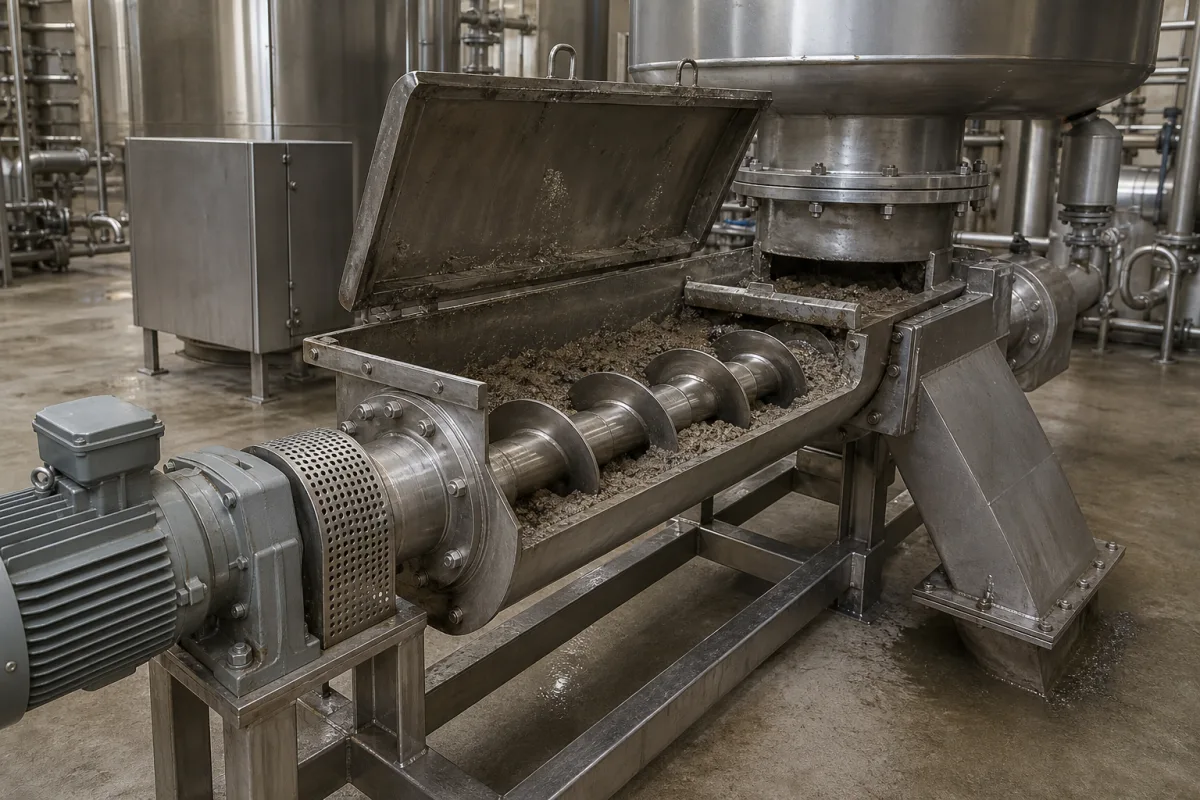

Auswurfmechanismus (z.B. Schaber/Schnecke) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Auswurfmechanismus (z.B. Schaber/Schnecke)

Technische Definition

Der Auswurfmechanismus ist eine kritische Komponente von Feststoff-Auswurfsystemen und verantwortlich für das kontrollierte Entfernen von festen Rückständen, Nebenprodukten oder verarbeiteten Materialien aus industriellen Anlagen wie Reaktoren, Mischern, Trocknern oder Separatoren. Er gewährleistet einen kontinuierlichen Betrieb, indem er Materialansammlungen verhindert, die die Funktion der Anlage oder die Produktqualität beeinträchtigen könnten. Der Mechanismus arbeitet durch mechanische Wirkung: Ein Schaberblatt wischt Material von Oberflächen, oder eine Schnecke (Schneckenförderer) dreht sich, um Material entlang ihrer Achse zu transportieren. Typischerweise wird er von einem Elektromotor oder Hydrauliksystem angetrieben und kann automatisiert werden, um basierend auf Zeitintervallen, Drucksensoren oder Füllstandsanzeigern zu aktivieren. Der Auswurfmechanismus ist in Konfigurationen aus Edelstahl (z.B. 304, 316), Kohlenstoffstahl oder verschleißfesten Legierungen erhältlich, abhängig von den Anforderungen der Anwendung an Korrosionsbeständigkeit, Festigkeit und Verschleißfestigkeit. Die wichtigste Spezifikation ist der Durchmesser oder die Breite des Schabers/der Schnecke, gemessen in Millimetern, die mit den Abmessungen der Anlage und den Materialflussanforderungen kompatibel sein muss. Diese Komponente ist integral für die Aufrechterhaltung der Betriebseffizienz und Produktqualität in Prozessen mit Feststoffhandhabung. Bei der Auswahl eines Auswurfmechanismus ist es wichtig, die spezifischen Abmessungen, die Materialgüte und die Kompatibilität mit der vorhandenen Anlage zu überprüfen. Der rechtliche Hersteller oder Lieferant sollte konsultiert werden, um modellspezifische Werte und geltende Normen zu bestätigen, da diese variieren können. Regelmäßige Inspektion und Wartung sind notwendig, um die ordnungsgemäße Funktion sicherzustellen und Verschleiß oder Schäden zu identifizieren, die zu Ausfällen führen könnten. Der Auswurfmechanismus ist für kontrolliertes Entfernen ausgelegt, aber seine Leistung hängt von korrekter Installation, Betrieb und Wartung ab. Er ist keine eigenständige Lösung, sondern Teil eines größeren Systems, und seine Wirksamkeit wird durch Faktoren wie Materialeigenschaften, Betriebsbedingungen und Systemdesign beeinflusst. Beachten Sie immer die Dokumentation des Herstellers für detaillierte Spezifikationen und Sicherheitsrichtlinien.

Funktionsprinzip

Der Auswurfmechanismus arbeitet durch mechanische Wirkung: Ein Schaberblatt wischt Material von Oberflächen, oder eine Schnecke (Schneckenförderer) dreht sich, um Material entlang ihrer Achse zu transportieren. Der Mechanismus wird typischerweise von einem Elektromotor oder Hydrauliksystem angetrieben und kann automatisiert werden, um basierend auf Zeitintervallen, Drucksensoren oder Füllstandsanzeigern zu aktivieren. Dies gewährleistet kontrolliertes Entfernen von Feststoffen und verhindert Ansammlungen, die die Funktion der Anlage beeinträchtigen könnten.

Hauptmaterialien

Edelstahl (z.B. 1.4301, 1.4401), Kohlenstoffstahl, Verschleißfeste Legierungen

Komponenten / BOM

Antriebsmotor
Liefert die Rotationskraft für den Schaber oder die Schnecke.
Material: Stahlgehäuse, Kupferwicklungen
Schaberklinge/Schneckenflügel
Direktkontaktkomponente zum Abstreifen oder Fördern von Feststoffen.
Material: Verschleißfester Stahl oder Legierung
Lagerungslager
Reduziert Reibung und unterstützt die Drehbewegung der Welle.
Material: Edelstahl mit Polymer- oder Keramikdichtungen
Füllstands- oder Drucksensor
Löst die Ausstoßung aus, wenn sich tatsächlich Feststoffe ansammeln, statt nach Zeitplan zu arbeiten.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar
Durchflussrate:	0,5-50 m³/h
Betriebstemperatur:	-20°C bis 150°C
slurry concentration:	Bis zu 60 % Feststoffe nach Gewicht

Montage- und Anwendungskompatibilität

Mineralische Suspensionen (z.B. Kohle, Kalkstein)Lebensmittelverarbeitungsabfälle (z.B. Pulpe, Samen)Klärschlamm

Nicht geeignet: Hochkorrosive chemische Medien (z.B. konzentrierte Säuren, starke Oxidationsmittel)

Auslegungsdaten

Feststoffpartikelgrößenverteilung (mm)
Erforderliche Ausstoßkapazität (kg/h oder m³/h)
Anlagengeometrie und Zugangsbeschränkungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-3,0 m/s Lineargeschwindigkeit, 50-300 N·m Drehmoment, 0,1-0,8 MPa Kontaktdruck

Belastungs- und Ausfallgrenzen

Materialstreckgrenze überschritten bei 350 MPa Spannungskonzentration, 450°C thermischer Erweichungsschwelle, 0,15 mm abrasiver Verschleißtiefe

Spannungskonzentration an der Schaberklingenwurzel aufgrund eines Kragbiegemoments, das die Materialstreckgrenze (σ_y = 350 MPa für gehärteten Werkzeugstahl) überschreitet, kombiniert mit abrasivem Verschleiß, der den Querschnitt um 15 % reduziert

Fertigungskontext

Auswurfmechanismus (z.B. Schaber/Schnecke) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Abrasive Verschleiß an Schaberklingen/Schneckenwindungen

Ursache: Kontinuierlicher Kontakt mit abrasiven Materialien (z.B. Sand, Mineralien), der zu Materialdegradation und Verlust der Maßtoleranz führt.

Lager-/Dichtungsausfall durch Kontaminationseintritt

Ursache: Unzureichende Abdichtung, die das Eindringen von Prozessmaterial (Staub, Feuchtigkeit, Partikel) in Lagergehäuse ermöglicht, was zu Schmierungsschäden und vorzeitigem Verschleiß führt.

Wartungsindikatoren

Ungewöhnliche Schleif- oder Schabegeräusche während des Betriebs, die auf Metall-auf-Metall-Kontakt hinweisen
Sichtbare Materialablagerungen oder Leckagen um Dichtungen/Lager, die auf Dichtungsdegradation hindeuten

Technische Hinweise

Einführung eines regelmäßigen Schmierungsschemas mit geeignetem Fett (hochtemperatur-/wasserbeständig) und Überwachung der Lagertemperaturen
Einbau verschleißfester Auskleidungen/hartstoffbeschichteter Schichten auf Kontaktflächen und periodische Dickenmessungen

Konformität und Fertigungsnormen

Referenznormen

ISO 12100:2010 (Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze)ANSI B15.1-2011 (Sicherheitsnorm für mechanische Kraftübertragungsvorrichtungen)DIN 8580:2003-09 (Fertigungsverfahren - Begriffe, Einteilung)

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Oberflächenebenheit: 0,1 mm pro 100 mm Länge

Qualitätsprüfung

Eindringprüfung zur Oberflächenrisserkennung
Spektralanalyse zur Materialzusammensetzungsüberprüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Materialermüdung durch zyklische Belastung bei 2 Hz Frequenz über 10^6 Zyklen → Ermüdungsrissausbreitung an der Schaberklingenbefestigungsschnittstelle → Durchführung einer Finite-Elemente-Analyse (FEA) zur Optimierung des Verrundungsradius (R ≥ 5 mm) und Spezifikation einer Kugelstrahlbehandlung zur Erzeugung von 200 MPa Druckeigenspannung

Elektrostatische Entladungsakkumulation mit 15 kV Potenzial in Pulverhandhabungsanwendungen → Funkenzündung brennbarer Stäube mit minimaler Zündenergie von 5 mJ → Integration leitfähiger Polymerverbundwerkstoffe mit Oberflächenwiderstand < 10^6 Ω/□ und Installation von Ionisationsneutralisatoren mit 0,5 s Abklingzeit

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Auswurfmechanismus (z.B. Schaber/Schnecke)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Auswurfmechanismus (z.B. Schaber/Schnecke)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion eines Auswurfmechanismus?

Die Hauptfunktion besteht darin, angesammelte Feststoffe aus Prozessanlagen wie Reaktoren, Mischern, Trocknern oder Separatoren physisch zu entfernen, um einen kontinuierlichen Betrieb zu gewährleisten und Ansammlungen zu verhindern, die die Funktion der Anlage oder die Produktqualität beeinträchtigen könnten.

Welche Materialien werden üblicherweise für Auswurfmechanismen verwendet?

Übliche Materialien sind Edelstahl (z.B. 304, 316), Kohlenstoffstahl und verschleißfeste Legierungen. Die Wahl hängt von den Anforderungen der Anwendung an Korrosionsbeständigkeit, Festigkeit und Verschleißfestigkeit ab.

Wie wird der Auswurfmechanismus angetrieben?

Er wird typischerweise von einem Elektromotor oder Hydrauliksystem angetrieben. Er kann automatisiert werden, um basierend auf Zeitintervallen, Drucksensoren oder Füllstandsanzeigern zu aktivieren.

Was ist die wichtigste Spezifikation bei der Auswahl eines Auswurfmechanismus?

Die wichtigste Spezifikation ist der Durchmesser oder die Breite des Schabers/der Schnecke, gemessen in Millimetern. Diese muss mit den Abmessungen der Anlage und den Materialflussanforderungen kompatibel sein. Bestätigen Sie modellspezifische Werte immer mit dem Hersteller.
